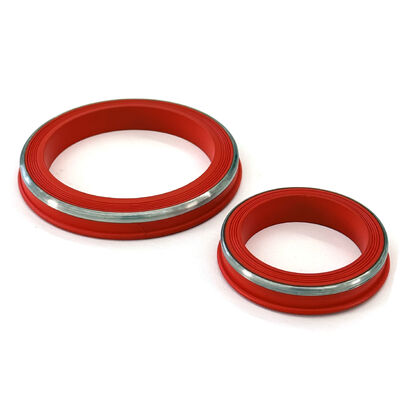

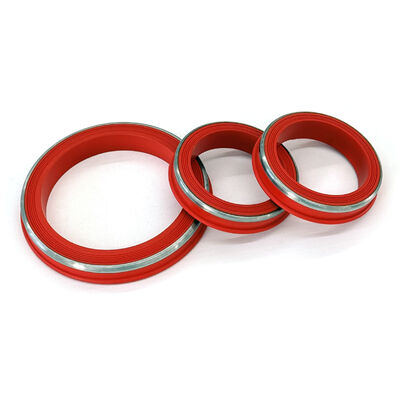

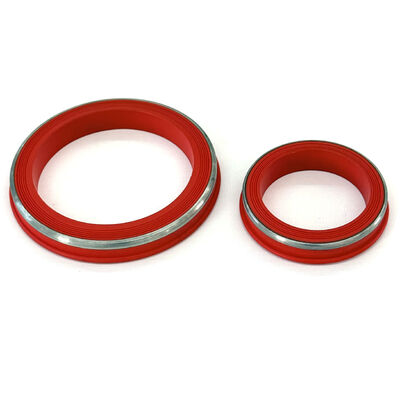

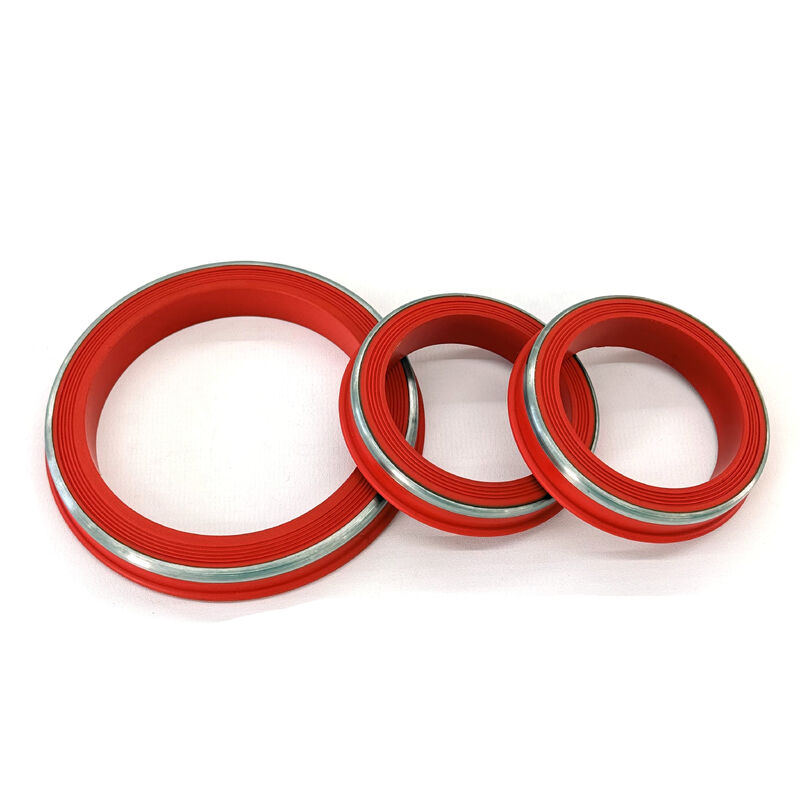

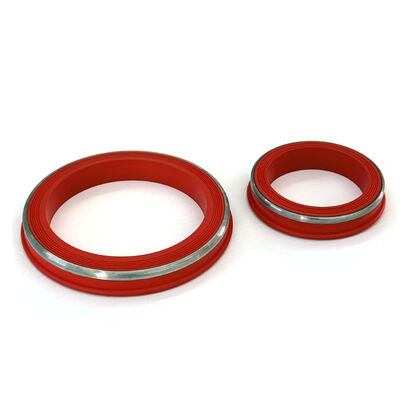

Joints d'union à marteau résistants au H2S | FKM avec bague d'appui en acier inoxydable | 15 000 PSI CWP

Aperçu

Dans le secteur pétrolier aux enjeux élevés, les solutions d’étanchéité standard ne suffisent souvent pas face au double défi de la chaleur extrême et des gaz corrosifs. Nos joints d'union à marteau de type lèvre FKM résistants à la température représentent le summum de la technologie d'étanchéité pour les environnements HPHT (haute pression, haute température) et de service acide**.

Principales caractéristiques et avantages

---

• Stabilité thermique extrême : le FKM (fluoroélastomère) spécialement formulé maintient sa force d'étanchéité élastomère à des températures allant jusqu'à 446 °F (230 °C), là où les joints standard fondent ou échouent.

• Profil de lèvre alimenté par pression : le design « Lip Style » utilise la pression de ligne interne pour évaser les lèvres du joint contre le raccord-union, garantissant ainsi une étanchéité plus serrée à mesure que la pression augmente.

• Immunité totale contre le H2S et le CO2 : Conçu pour le service acide, ce composé FKM est résistant à la dégradation chimique, au gonflement et à la fissuration causés par des concentrations élevées de sulfure d'hydrogène et de dioxyde de carbone.

• Renforcement en acier inoxydable résistant à la corrosion : l'anneau d'appui intégré en acier inoxydable est insensible à la fissuration sous contrainte de sulfure (SSC), fournissant une barrière anti-extrusion rigide que les anneaux en laiton ne peuvent pas offrir dans les environnements acides.

• Intégrité sans fuite : moulé avec précision pour répondre aux tolérances les plus strictes des champs pétrolifères nord-américains, garantissant une connexion 100 % étanche aux gaz pour un reflux et une stimulation à haute pression

Spécifications techniques

---

Paramètres de performances

---

•  Pression de service à froid (CWP) : nominale jusqu'à 15 000 PSI (pour Fig 1502).

• Plage de température : -15 °F à +446 °F (-26 °C à +230 °C).

• Compatibilité des médias : H2S (gaz acide), CO2, pétrole brut, vapeur, fluides acidifiants (HCl/HF), hydrocarbures aromatiques.

• Compression Set :** Excellente résistance à la déformation permanente sous charge à long terme.

• Résistance à l'extrusion : support maximal aux écarts jusqu'à 0,030" à 15 000 PSI.

Applications courantes

---

Nos joints FKM/SS sont la « référence » pour l'entretien des champs pétrolifères à enjeux élevés : Production de gaz corrosifs : étanchéité critique dans les puits à concentrations élevées de H2S et de CO2.

1. Stimulation et acidification des puits : manipulation de produits chimiques et d'acides agressifs qui dégradent les joints en nitrile standard.

2. Injection de vapeur et géothermie : performances fiables dans les opérations EOR (Enhanced Oil Recovery) à haute température.

3. Fracturation haute pression : Le joint incontournable pour les collecteurs de refoulement des flottes « Fer » opérant dans des bassins corrosifs.

4. Tests de puits HPHT : assurer la sûreté et la sécurité lors du reflux initial et des tests de puits profonds à haute pression.

FAQ

---

Q1 : Pourquoi ai-je besoin d'un FKM « résistant à la température » ​​pour les unions Fig 1502 ?
R : À 15 000 PSI, la friction et la dynamique des fluides dans la conduite d'écoulement peuvent générer une chaleur importante. Nos joints FKM restent résistants jusqu'à 446 °F, garantissant la sécurité lors de la fracturation hydraulique ou du service de vapeur à haut débit.

Q2 : Comment le profil « Lip Style » améliore-t-il l'étanchéité ?
R : Contrairement aux joints plats qui reposent uniquement sur la compression, le Lip Style est « alimenté par la pression ». Il utilise la pression du fluide pour forcer les bords du joint contre le métal, créant ainsi une barrière étanche aux gaz plus dynamique et plus fiable.

Q3 : Le FKM est-il compatible avec tous les produits chimiques de fracturation hydraulique ?
R : FKM est compatible avec la grande majorité des produits chimiques des champs pétrolifères, y compris les acides et les hydrocarbures aromatiques. Pour des tableaux de compatibilité chimique spécifiques, veuillez contacter notre équipe technique.

Q4 : Quelle est la durée de conservation de ces joints ?
R : Nos joints FKM ont une durée de conservation exceptionnelle de 20 ans lorsqu'ils sont stockés correctement, contre seulement 5 à 10 ans pour le NBR. Cela les rend idéaux pour les stocks d’urgence et les stocks à long terme.
