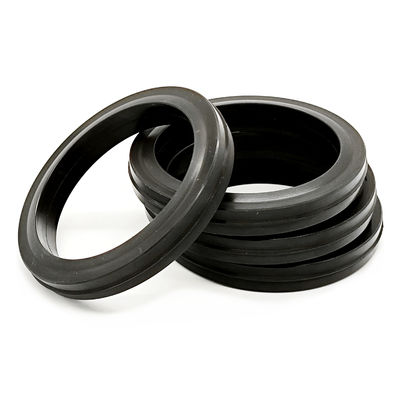

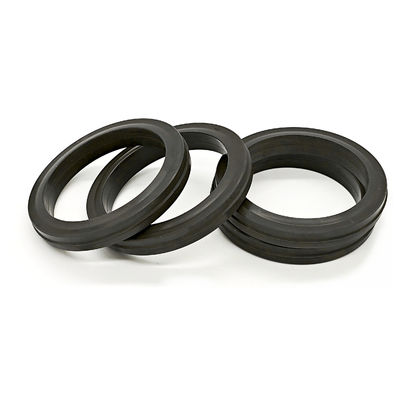

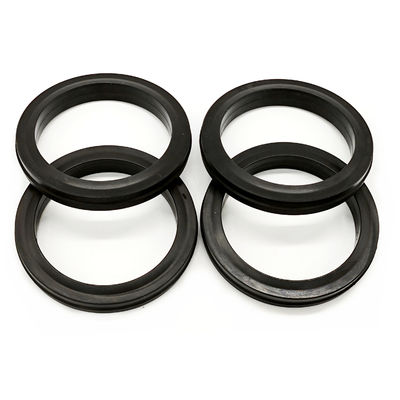

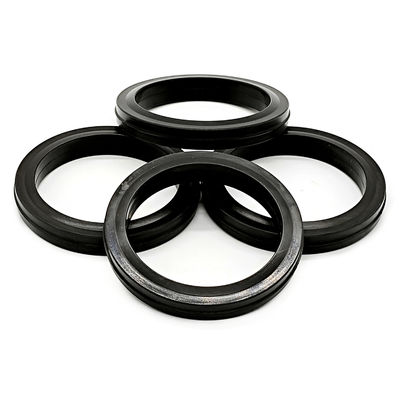

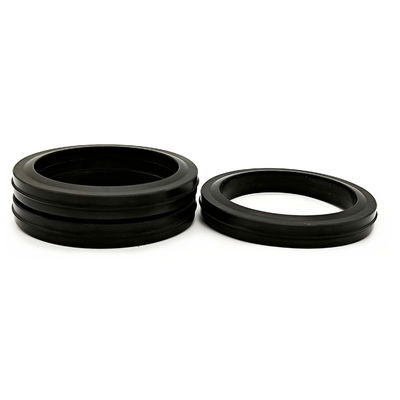

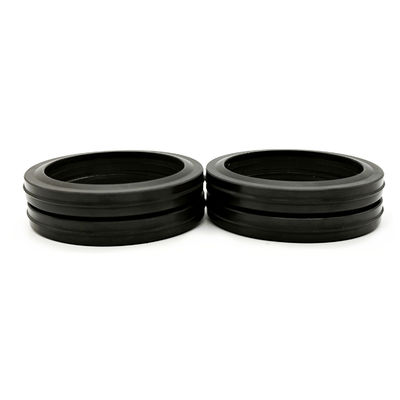

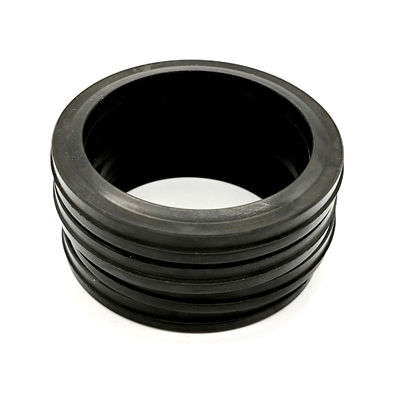

" Figure 607 Guiberson Style Marteau Union Sceau caoutchouc joint accepté personnalisé

2" Joint Marteau Style Guiberson Joint d'étanchéité

Un joint de marteau est un type de joint utilisé dans les raccords de tuyauterie de style joint de marteau. Les joints de marteau sont un type de raccord rapide utilisé pour connecter deux tuyaux. Ils sont souvent utilisés dans l'industrie pétrolière et gazière, ainsi que dans d'autres industries où il est important de pouvoir connecter et déconnecter rapidement les tuyaux.

Les joints de marteau sont fabriqués à partir de divers matériaux, notamment des élastomères, du métal et des matériaux composites. Ils sont conçus pour sceller le raccord de joint d'accouplement lorsque le profil, le composé et les conditions d'assemblage sont corrects. Les joints de marteau sont disponibles dans une variété de tailles et de styles pour s'adapter à différentes tailles de tuyaux et applications.

Les joints de marteau sont un composant essentiel des raccords de tuyauterie de style joint de marteau. La sélection correcte du joint, l'état de la surface d'accouplement et l'assemblage sont essentiels à l'étanchéité fiable du raccord.

Certains profils tels que Fig 2202, Fig 1004, Fig 1502, Fig 2002, Fig 602,Fig 607, Fig 1002etc nécessitent un joint à lèvre de marteau ou un joint torique en fonction de la taille du joint de marteau.
Nous produisons des joints de marteau de 1", 1,5", 2", 3", 4", 6" et 7" en nitrile pour les fluides standard appropriés, avec des alternatives FKM ou HNBR sélectionnées par composé et conditions de service. Le service de gaz acide nécessite une qualification spécifique au composé. En plus des joints en caoutchouc moulé standard, nous les proposons avec un anneau anti-extrusion en laiton ou en acier inoxydable.

Voici quelques avantages de l'utilisation des joints de marteau:

Installation rapide et facile: Les joints de marteau sont faciles à installer et à retirer. Cela en fait une option pratique pour les applications où il est important de pouvoir connecter et déconnecter rapidement les tuyaux.
Joint étanche: Les joints de marteau aident à contenir le fluide dans un raccord d'accouplement correctement sélectionné et assemblé. Ceci est essentiel pour le fonctionnement sûr et fiable de ces raccords.
Durable: Les joints de marteau sont fabriqués à partir de matériaux durables qui peuvent résister aux conditions difficiles de l'industrie pétrolière et gazière.
Rentable: Les joints de marteau sont une option rentable pour sceller les raccords de tuyauterie de style joint de marteau.
Si vous recherchez un moyen fiable et rentable de sceller les raccords de tuyauterie de style joint de marteau, les joints de marteau sont une bonne option.

Ce que nous fournissons à Shanghai Qinuo Industry:

Joints toriques en caoutchouc

• Joints toriques en caoutchouc - Joints toriques en caoutchouc série As568/Joints toriques en caoutchouc standard JB.
• Joints toriques en caoutchouc encapsulés - Joints toriques en caoutchouc silicone/FKM
• Joints toriques en caoutchouc avec revêtement PTFE - Joints toriques en caoutchouc de différentes couleurs

Joints de marteau - 1" 1,5" 2'' 3" 4" 6" 7"

• Joints de marteau en caoutchouc - Type caoutchouc Buna/FKM/HNBR
• Joints de marteau en caoutchouc avec renfort laiton/acier inoxydable

Cupules de nettoyage

• Types V 4" 5,5" etc.
• Type TA
• Type MV
• Type NUF
• Type TUF

Kits de joints en caoutchouc - emballage ou étiquette personnalisés disponibles

• Outil de réglage #10 - Avec disque de rupture
• Outil de réglage #20 - Avec disque de rupture
• Kit d'outils de réglage compact AP
• Kit de joint de tube de graisse
• Kits courts de 3 1/2”
• Kit de barre de poids de 3 - 1/8"
• Kit de tête de tir #10 Baker
• Kit de tête de tir #20
• Kits #20 BP3.SEC
• Kits #10 BP3.SEC
• Kit de remise en état du composant T-BRT
• Ensemble T-1
• Kits de remise en état de la tête de stripper GC

Pièces de composants de câble métallique:

1) Disque de décompression, plaqué ZD (application: disque de rupture (évent))

2) Goupille de poussée en caoutchouc - noire

3) Goupille de poussée en nylon - naturelle

4) Écrou de retenue, acier, plaqué ZD (plat, biseauté également disponible) (application: écrou de retenue)

5) Bouchon en acier fileté, avec coupe au tour (application: bouchon de port 5")

6) Bouchon en laiton fileté (application: bouchon d'outil de réglage )

Éléments de packer en caoutchouc:

Économiseurs d'huile en caoutchouc:

Joint personnalisé nominal de 2 pouces Figure 607: Fournir le dessin de l'encoche pour examen de l'ajustement

Les demandes personnalisées pour ce joint de remplacement nominal de 2 pouces Figure 607 de style Guiberson doivent inclure le dessin du joint d'accouplement et les dimensions du joint approuvées. Le nominal de 2 pouces fait référence à la taille du raccord, pas à l'alésage ou à la section transversale du joint. Un échantillon utilisé peut aider à l'identification, mais le dessin et les tolérances d'acceptation doivent définir la géométrie commandée.

Spécifiez les exigences qui peuvent changer: composé, dureté, couleur ou marquage d'identification. Confirmez le profil de joint requis et toute construction d'anneau de support par rapport au matériel d'accouplement. NBR, HNBR et FKM nécessitent un examen exact du composé et du fluide; PTFE nécessite une conception thermoplastique et une spécification à l'échelle de test séparées.

Envoyez la formulation du fluide, la température de fonctionnement, les cycles de pression, la quantité et les critères d'inspection des échantillons avec la demande. Convenez de la révision du dessin et de l'acceptation de l'échantillon avant la production par lots. La cible de caoutchouc de 80 à 95 Shore A nécessite une confirmation du composé. La capacité de pression suit l'assemblage complet documenté de la Figure 607; la gestion de la qualité ISO 9001 n'établit pas la certification API ni la qualification pour service acide.
