Aperçu ProduitsJoint des syndicats de marteau

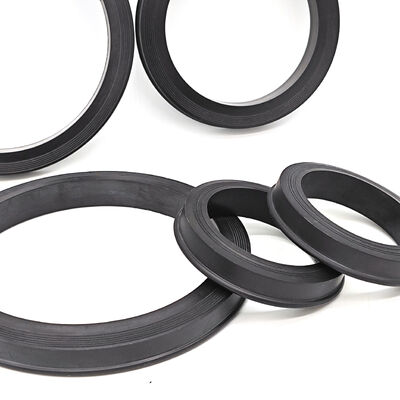

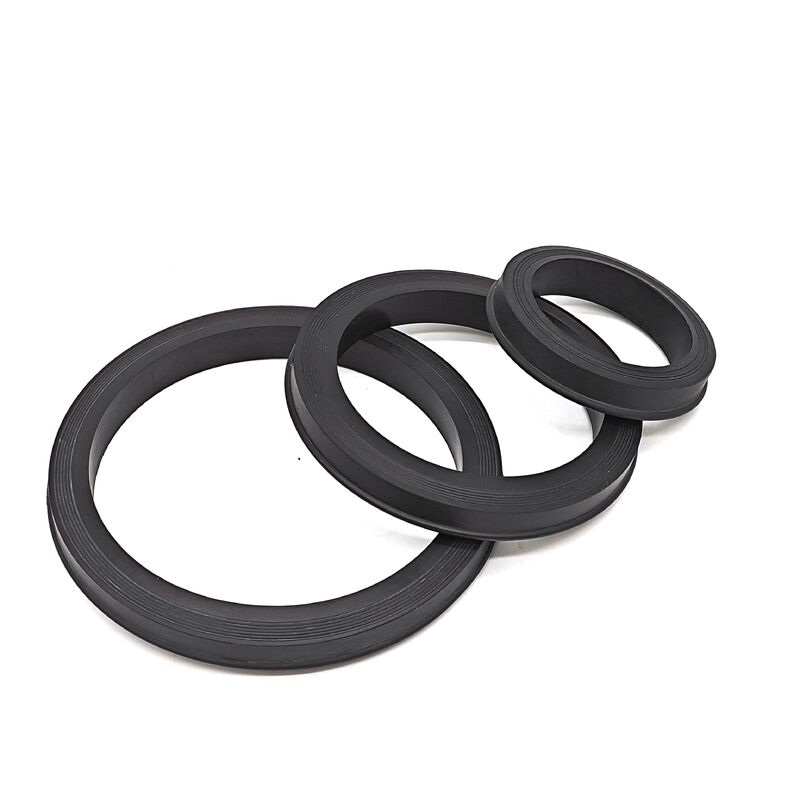

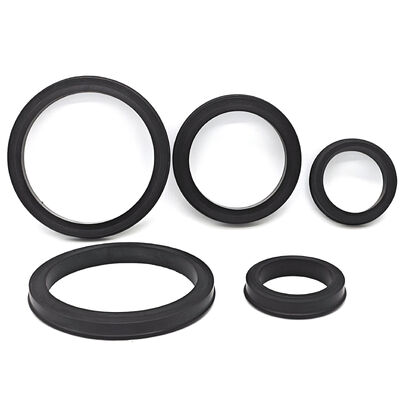

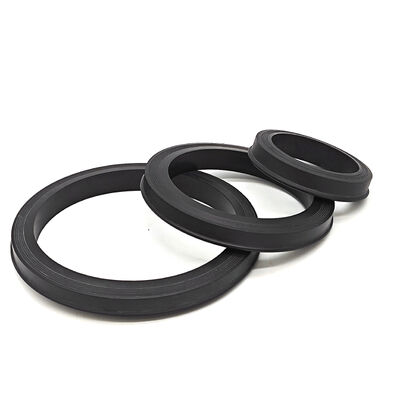

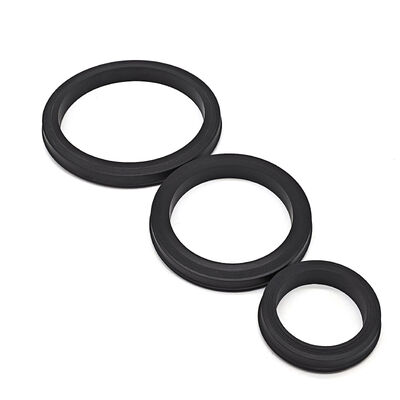

Séries labiales à marteaux à haute pression pour le forage et le service de puits avec NBR, HNBR, FKM, PTFE, compatibles avec la figure 602, 1002, 1502

Séries labiales à marteaux à haute pression pour le forage et le service de puits avec NBR, HNBR, FKM, PTFE, compatibles avec la figure 602, 1002, 1502

Détails sur le produit:
Lieu d'origine: Shanghai, Chine
Nom de marque: Royal Way/SHQN
Certification: ISO 9001 certificate
Numéro de modèle: Figue 1502
Documents: Hammer Union Seal TDS.pdf
Conditions de paiement et expédition:
Quantité de commande min: 200 pièces
Prix: USD$0.2/pc to $4/pc according to size and rubber material
Détails d'emballage: Emballage en carton de 40*40*20 cm
Délai de livraison: 7-15 jours selon la quantité de commande
Conditions de paiement: T/T, Western Union, Paypal, virement bancaire
Capacité d'approvisionnement: 50000 pièces par semaine
Contact
Description de produit détaillée
Série de figurines compatibles: Figure 602, Figure 1002, Figure 1502, Figure 2002 Taille nominale: 1", 2", 3", 4"
Type de matériau: NBR (Buna-N), HNBR, FKM, PTFE Dureté / Duromètre: 80 rivages A à 90 rivages A
Pression nominale de service: Utiliser les valeurs nominales et les limites de service confirmées pour l'assemblage d'unio Plage de température de fonctionnement: Confirmer les limites de composés sélectionnées pour le support réel et la durée d'exposition
Environnement de service: Préciser les conditions des gaz et des fluides ; le service acide nécessite une qualification spécif Compatibilité des médias: Confirmer le composé exact par rapport à l'identité, la concentration et la température du fluid
Type de conception de joint: Joint à lèvre, style joint torique Résistance à l'abrasion: Excellent, Élevé
Quantité minimale de commande: 200 pièces Délai de livraison: 7-15 JOURS
Mettre en évidence:

6 000 PSI à 15 000 PSI Sceau de l'Union des marteaux

,

NBR HNBR FKM PTFE joint à lèvres

,

Fig. 602 1002 1502 Marteau de l'Union

Pour le remplacement des équipements de forage et de service de puits, identifiez le joint et le joint retiré avant de sélectionner le matériau. Enregistrez l'état de la rainure, les additifs de fluide, les cycles de pression et toute extrusion ou usure observée. Comparez le profil et la construction du support par rapport aux spécifications de l'équipement avant le retour en service.

Joints de raccords à marteau pour applications de forage et de service de puits



Présentation du produit

Nos joints de raccords à marteau haute performance sont spécialement conçus pour résister aux exigences rigoureuses des opérations mondiales de forage et de service de puits. Ces joints, également connus sous le nom de joints à lèvre, fournissent une barrière critique haute pression dans les connexions de raccords à marteau, garantissant des performances sans fuite lors du transfert de fluides. Conçus pour être compatibles avec les figures standard de l'industrie, nos joints sont le choix privilégié des sociétés de services nécessitant une fiabilité dans les collecteurs, les conduites et les équipements de pompage haute pression.





Spécifications techniques

Caractéristique Détails
Figures compatibles Fig 602, Fig 1002, Fig 1502, Fig 2202, Fig 206
Tailles disponibles 1", 2", 3", 4"
Pression de service Déterminée par la classification de l'ensemble du raccord et les conditions de service
Type de conception Joint à lèvre sous pression
Renforcement Anneaux anti-extrusion en laiton ou en acier inoxydable en option
Dureté Confirmer la dureté et la tolérance pour le composé et la construction spécifiés





Sélection des matériaux et comparaison des performances

Le choix du bon élastomère est essentiel pour la sécurité et l'efficacité des applications de service de puits. Nous fournissons des matériaux spécialisés pour s'adapter à diverses conditions de fond et de surface :

  • NBR (Nitrile / Buna-N) :

    • Application : Boues de forage standard, transfert d'eau et service pétrolier général.

    • Plage de température : Confirmer les limites du composé sélectionné pour le milieu et la durée réels.

    • Avantages : Très rentable avec une excellente résistance à l'abrasion.

    •
    •
    •
    •
    •
    •
    •
  • HNBR (Nitrile hydrogéné) :

    • Application : Les demandes de pétrole brut ou de gaz nécessitent des conditions de fluide réelles ; l'utilisation de H2S nécessite une qualification exacte du composé.

    • Plage de température : Confirmer les limites du composé sélectionné pour le milieu et la durée réels.

    • Avantages : Résistance mécanique supérieure et résilience à haute température par rapport au NBR standard.

    •
    •
    •
    •
    •
    •
    •
  • FKM (Fluorocarbone) :

    • Application : Services de puits à haute température et traitement chimique agressif.

    • Plage de température : Confirmer les limites du composé sélectionné pour le milieu et la durée réels.

    • Avantages : Examiner la formulation spécifique du FKM pour l'identité de l'acide, la concentration, la teneur en aromatiques, la température et la durée d'exposition.

    •
    •
    •
    •
    •
    •
    •
  • PTFE :

    • Application : Exposition chimique extrême et conceptions de bagues de support spécialisées.

    • Avantages : Confirmer le grade du PTFE, les conditions chimiques réelles, la construction et les exigences de fluage.

    •
    •
    •
    •
    •
    •
    •
  •
  •
  •
  •
  •
  •
  •



Pressions nominales par figure de connexion

Les figures ci-dessous identifient les demandes de classification d'équipement. Confirmer la classification de l'ensemble complet, les limites de température et le dessin de remplacement ; les dimensions du joint seules n'établissent pas la capacité de pression :

  • Joints Fig 602 : Conçus pour des pressions allant jusqu'à 6 000 PSI.

  • Joints Fig 1002 : Conçus pour des pressions allant jusqu'à 10 000 PSI.

  • Joints Fig 1502 : Conception robuste pour service haute pression jusqu'à 15 000 PSI.

  •
  •
  •
  •
  •
  •
  •





Caractéristiques et avantages clés

  • Conception sous pression : La géométrie du joint à lèvre utilise la pression interne de la ligne pour augmenter la force d'étanchéité contre la paroi du raccord.

  • Renforcement anti-extrusion : Pour les variantes haute pression (Fig 1502), nous proposons des joints avec des anneaux métalliques intégrés pour empêcher le caoutchouc de "s'user" sous un flux extrême.

  • Compatibilité universelle : Confirmer le fabricant du raccord, la figure, la taille nominale et le profil de rainure réel. L'interchangeabilité universelle n'est pas implicite.

  • Résistance à l'abrasion et à l'érosion : Spécialement formulés pour résister à la nature érosive des fluides de fracturation chargés de sable et des boues de forage.

  •
  •
  •
  •
  •
  •
  •





Portée de l'application

Nos joints de raccords à marteau sont essentiels pour un large éventail d'activités de forage et de service de puits :

  • Fracturation hydraulique : Pompage haute pression et collecteurs de fluides.

  • Cimentation et acidification : Connexions sécurisées pour les produits chimiques de stimulation et les coulis de ciment.

  • Complétion de puits : Connexions de conduites et systèmes de tuyauterie temporaires.

  • Opérations de forage : Conduites d'aspiration et de refoulement pour les pompes à boue et les colonnes montantes.

  • Services de flowback : Confinement sûr des fluides pendant le nettoyage du puits.

  •
  •
  •
  •
  •
  •
  •





Assurance qualité et commande

Convenir des dimensions critiques, du composé, de la dureté, de l'échantillonnage d'inspection et de la documentation pour chaque commande. Fournir le profil du joint retiré ou la révision du dessin et identifier séparément tout anneau de support en laiton ou en acier inoxydable.

Lors de la commande, veuillez spécifier :

  1. Numéro de figure de connexion (par exemple, Fig 1502)

  2. Taille nominale du tuyau (par exemple, 3 pouces)

  3. Exigence de matériau (NBR, HNBR ou FKM)

  4. Option d'anneau (Aucun, Laiton ou Acier inoxydable)

  5.
  6.
  7.
  8.
  9.
  10.
  11.
