Aperçu ProduitsJoint des syndicats de marteau

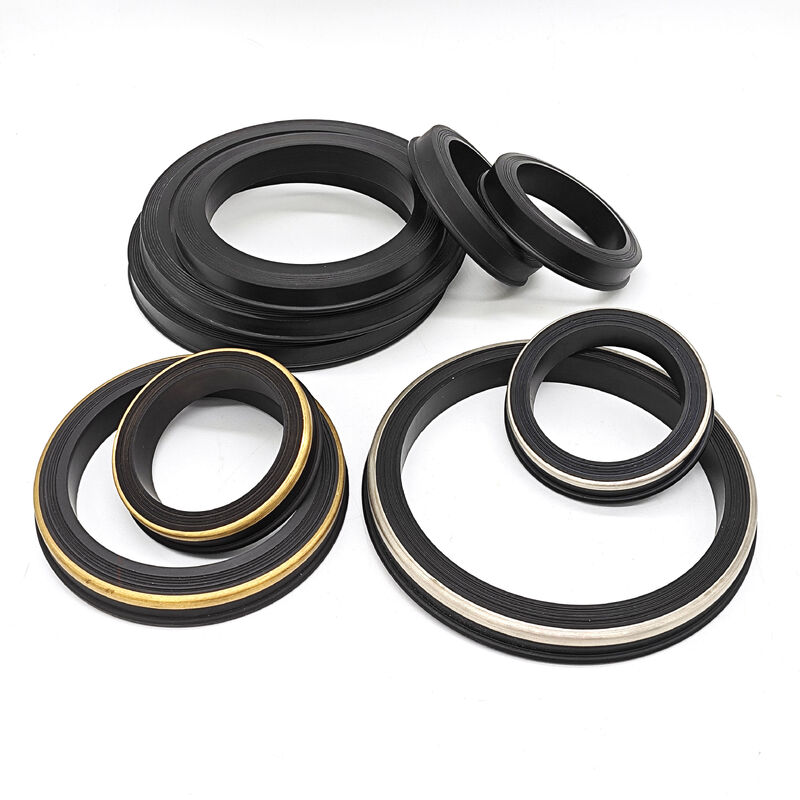

Figure standard 602, 1002, 1502 Joints labiales à marteaux avec matériaux PTFE NBR HNBR FKM pour des applications de 6000 à 15000 PSI

Figure standard 602, 1002, 1502 Joints labiales à marteaux avec matériaux PTFE NBR HNBR FKM pour des applications de 6000 à 15000 PSI

Détails sur le produit:
Lieu d'origine: Shanghai, Chine
Nom de marque: Royal Way
Certification: ISO 9001 certificate
Numéro de modèle: Figue 1502
Documents: Hammer Union Seal TDS.pdf
Conditions de paiement et expédition:
Quantité de commande min: 200 pièces
Prix: USD$0.2/pc to $4/pc according to size and rubber material
Détails d'emballage: Emballage en carton de 40*40*20 cm
Délai de livraison: 7-15 jours selon la quantité de commande
Conditions de paiement: T/T, Western Union, Paypal, virement bancaire
Capacité d'approvisionnement: 50000 pièces par semaine
Contact
Description de produit détaillée
Nom: Joint d'union de marteau/bague d'étanchéité à lèvre d'union de marteau Matériel: NBR HNBR FKM PTFE
Taille: 1" 2" 3" 4'', accepte les tailles personnalisées Couleur: Couleur noire ou personnalisée
Dureté: Spécifier la dureté et la tolérance du composé avec la commande Série de figurines compatibles: Figure 602, Figure 1002, Figure 1502, Figure 2002
Pression nominale de service: Évaluation complète de l’assemblée syndicale ; confirmer les conditions de service Plage de température de fonctionnement: Dépend du composé et du fluide ; confirmer la température continue et maximale
Environnement de service: Préciser la teneur en H2S/CO2 et la qualification du composé requise Compatibilité des médias: Examiner la formulation, la concentration et la température réelles du fluide
Type de conception de joint: Joint à lèvre, style joint torique, avec bague d'appui en métal Ensemble de compression: Spécifier la méthode et les conditions d'essai du composé si nécessaire
Résistance à l'abrasion: Examiner les exigences en matière d'exposition et d'inspection aux agents de soutènement Processus de fabrication: Moulage par compression
Mettre en évidence:

Fig. 602 Sceau de l'Union des marteaux

,

NBR HNBR FKM PTFE Sceau Weco

,

6 000 à 15 000 PSI Marteau de l'Union

Joints de raccords à marteau standard Fig 602, 1002, 1502 à vendre NBR HNBR FKM PTFE



Présentation du produit

Haute performanceJoints de raccords à marteau (également appelés joints à lèvres) sont des composants de remplacement pour les raccords de tuyauterie à marteau spécifiés. Identifiez le fabricant du raccord, la figure et la taille nominale, puis faites correspondre le profil du joint au dessin ou à l'échantillon approuvé. Les figures 602, 1002 et 1502 sont des identificateurs de connexion ; le numéro de figure seul ne confirme pas l'interchangeabilité ni la classification d'un joint lâche.

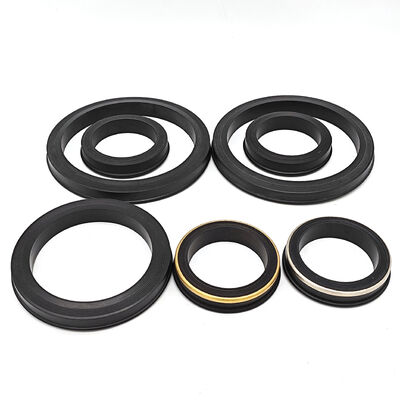

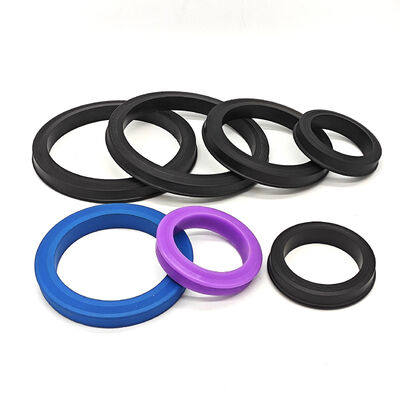

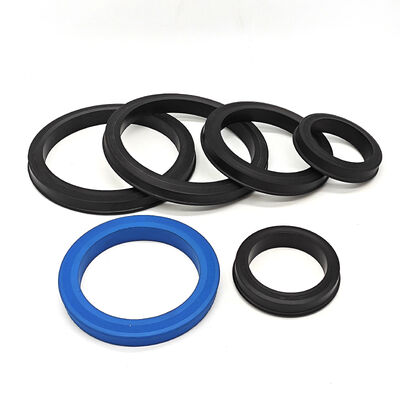

Figure standard 602, 1002, 1502 Joints labiales à marteaux avec matériaux PTFE NBR HNBR FKM pour des applications de 6000 à 15000 PSIFigure standard 602, 1002, 1502 Joints labiales à marteaux avec matériaux PTFE NBR HNBR FKM pour des applications de 6000 à 15000 PSIFigure standard 602, 1002, 1502 Joints labiales à marteaux avec matériaux PTFE NBR HNBR FKM pour des applications de 6000 à 15000 PSI



Spécifications techniques

Spécification Détails
Figures disponibles Fig 602, Fig 1002, Fig 1502, Fig 2002, Fig 206
Tailles nominales 1", 2", 3", 4"
Pressions nominales Confirmer la classification complète de l'assemblage du raccord et les conditions de service
Options de matériaux NBR, HNBR, FKM (Fluorocarbone), PTFE
Renfort d'insertion Disponible avec des anneaux en laiton ou en acier inoxydable
Conformité standard Confirmer le fabricant, la figure, les dimensions de la rainure et le profil de joint approuvé





Comparaison des performances des matériaux

La sélection de l'élastomère correct est essentielle pour la longévité de votre joint de raccord à marteau. Vous trouverez ci-dessous une comparaison basée sur les environnements de travail :

  • NBR (Nitrile / Buna-N) :

    • Application : Service général eau, huile et boue.

    • Plage de température : Confirmer la température continue et maximale pour le composé NBR sélectionné.

    • Avantages : Rentable, excellente résistance à l'abrasion.

    •
    •
    •
  • HNBR (Nitrile hydrogéné) :

    • Application : Fluides de champ pétrolifère examinés pour le composé HNBR sélectionné ; spécifier séparément les exigences de qualification pour le gaz acide.

    • Plage de température : Confirmer la température continue et maximale pour le composé HNBR sélectionné.

    • Avantages : Examiner les données mécaniques, thermiques et de décompression gazeuse spécifiques au composé.

    •
    •
    •
  • FKM (Fluorocarbone) :

    • Application : Traitement chimique à haute température et fluides agressifs.

    • Plage de température : Confirmer le grade FKM sélectionné par rapport au fluide et à la durée d'exposition.

    • Avantages : Stabilité chimique et résistance à la chaleur exceptionnelles.

    •
    •
    •
  • PTFE :

    • Application : Configurations contenant du PTFE examinées par rapport au dessin, au fluide réel et à la température.

    • Avantages : Confirmer la construction en PTFE solide, en enveloppe ou en anneau de support et les limites de tout noyau ou renfort.

    •
    •
    •
  •
  •
  •





Pression de service par numéro de figure

Ces classes de pression sont des références d'identification de figure. Vérifiez la classification de l'assemblage installé, la classification de service et la détarification en température auprès du fabricant de l'équipement :

  • Joints Fig 602 : Référence de classe d'équipement :6 000 PSI.

  • Joints Fig 1002 : Référence de classe d'équipement :10 000 PSI.

  • Joints Fig 1502 : Référence de classe d'équipement :15 000 PSI.

  •
  •
  •





Caractéristiques et avantages clés

  • Ajustement de précision : Spécifier la révision du dessin, les dimensions et les tolérances. Confirmer l'ajustement et les performances d'étanchéité avec la procédure complète de connexion et d'équipement.

  • Conception anti-extrusion : Un renfort en laiton ou en acier inoxydable est disponible pour les profils spécifiés ; examiner ensemble les dimensions de support et le jeu de fonctionnement.

  • Résilience chimique : Examiner le composé sélectionné par rapport aux acides, sels, hydrocarbures et fluides de nettoyage réels.

  • Étanchéité fiable : Fournir les conditions de cycle de pression et de décompression lors de la sélection du composé et du renfort.



Applications courantes

Nos joints de raccords à marteau sont largement utilisés dans les champs pétrolifères mondiaux et les secteurs industriels :

  • Lignes d'écoulement pétrolières et gazières : Connexion des tuyaux pendant le forage et la production.

  • Opérations de fracturation : Transport de fluide de fracturation hydraulique à haute pression.

  • Acidification et cimentation : Joints sécurisés pendant la stimulation et le tubage des puits.

  • Systèmes de boue : Manipulation de boue de forage abrasive dans les conduites d'aspiration et de refoulement.

  • Transfert d'eau : Pipelines d'eau de grand diamètre dans les sites industriels.

  •
  •
  •





Pourquoi commander chez nous ?



  1. Assurance qualité : Fabriqué sous notre système de gestion de la qualité ISO 9001 ; convenir de la dureté, de l'inspection dimensionnelle et de tout test d'assemblage requis avec la commande.

  2. Compatibilité de remplacement : Faire correspondre le fabricant du raccord, la figure, la taille nominale et le profil installé ; confirmer l'ajustement du remplacement avant de commander.

  3. Expédition mondiale : Confirmer la taille, le composé, la quantité et la date de livraison sélectionnés avec le devis.

  4. Solutions personnalisées : Besoin d'une dureté Shore A spécifique ou d'un grade AED (Anti-Explosive Decompression) ? Contactez notre équipe technique.

  5.
  6.
  7.

Identification de la figure et du profil pour le remplacement

Envoyez des photographies claires des marquages du raccord et des deux côtés du joint retiré. Ajoutez la taille nominale du tuyau, les dimensions du joint, la construction de l'anneau métallique et le dessin de l'équipement si disponible. Gardez les joints d'apparence similaire de différentes séries de figures séparés jusqu'à ce que l'ajustement soit confirmé. Inclure la formulation du fluide, les cycles de pression, la température continue et maximale, et la quantité requise pour un devis de remplacement.

Coordonnées
Shanghai Qinuo Industry Co., Ltd.

Personne à contacter: Gail Chen

Téléphone: +8618217653695
