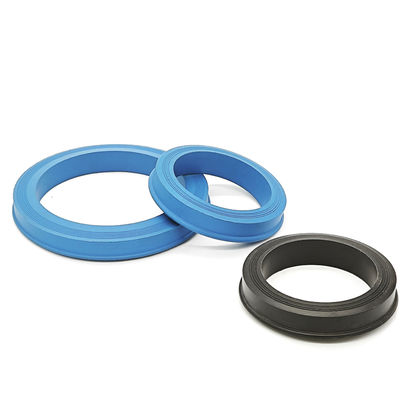

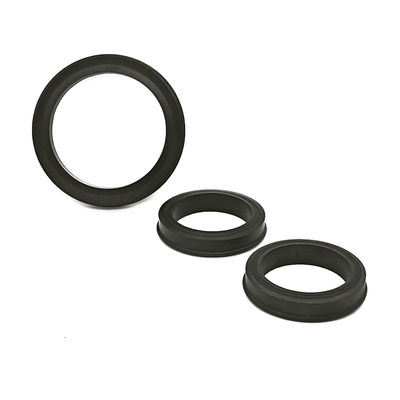

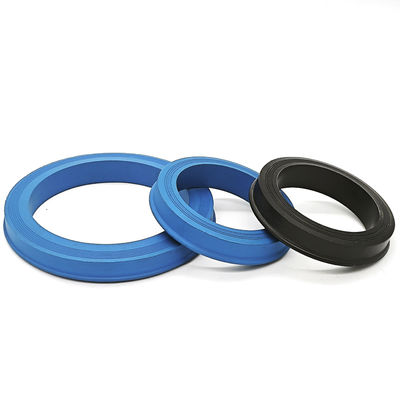

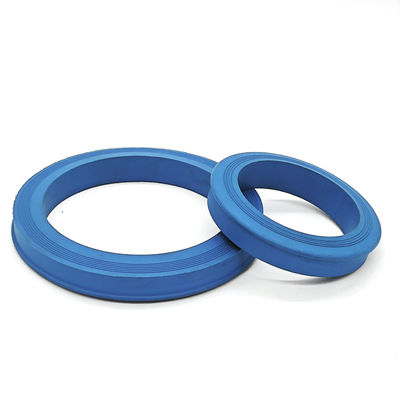

Sceaux à lèvres à marteaux de type standard pour les composants de service de puits
Vue d'ensemble: Solution d'étanchéité de haute performance pour l'intégrité des champs pétrolifères
NotreDes joints labiales de taille standardsont conçus avec précision pour fournir un confinement critique des fluides dans les applications de conduite à haute pression. Conçus pour les exigences rigoureuses des composants de service de puits,Ces joints assurent une connexion étanche entre les sous-marins mâles et femelles pendant la fracturation hydraulique., les opérations de cimentation, d'acidification et d'essais de puits.
En tant que fabricant dédié d'élastomères de champs pétrolifères, nous comprenons que la défaillance du joint entraîne des temps d'arrêt coûteux et des risques pour la sécurité.d'une résistance supérieure ou égale à 1 kVA,.
Spécifications techniques et guide de sélection des matériaux
Les performances d'un joint à marteaux sont largement déterminées par la composition de son matériau.
| NBR |
Nitrile / Buna-N |
-30°C à +100°C |
L'eau, le pétrole, l'hydraulique générale |
Excellente résistance à l'abrasion et à la déchirure; idéale pour le service standard des champs pétrolifères. |
| HNBR |
Nitrile hydrogéné |
-35°C à +150°C |
Pétrole brut, gaz acide (H2S), boue |
Haute résistance mécanique; résistance supérieure à la chaleur et à la dégradation chimique. |
| FKM |
Fluorocarbures |
-20°C à +200°C |
Température élevée, produits chimiques, acidifiants |
Résistance chimique exceptionnelle, stable dans des environnements thermiques extrêmes. |
| PTFE |
(polytétrafluoroéthylène) |
-50°C à +250°C |
Produits chimiques agressifs, haute pression |
Zéro gonflement; faible frottement; souvent utilisé avecLes pièces d'insert en acier inoxydable ou en laiton. |
Caractéristiques de conception: Conçu pour des pressions extrêmes
Nos joints Hammer Union sont compatibles avecFigure 602, 1002, 1502, 2002 et 2202les configurations.
1. Géométrie énergisée par les lèvres: la conception unique de la section transversale permet au joint de "s'alimenter" ou de s'élargir sous pression, créant une liaison plus étroite à mesure que l'indice PSI interne augmente.

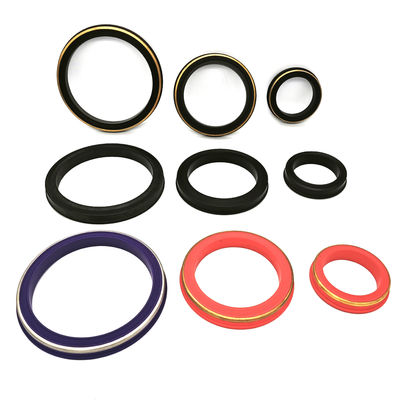

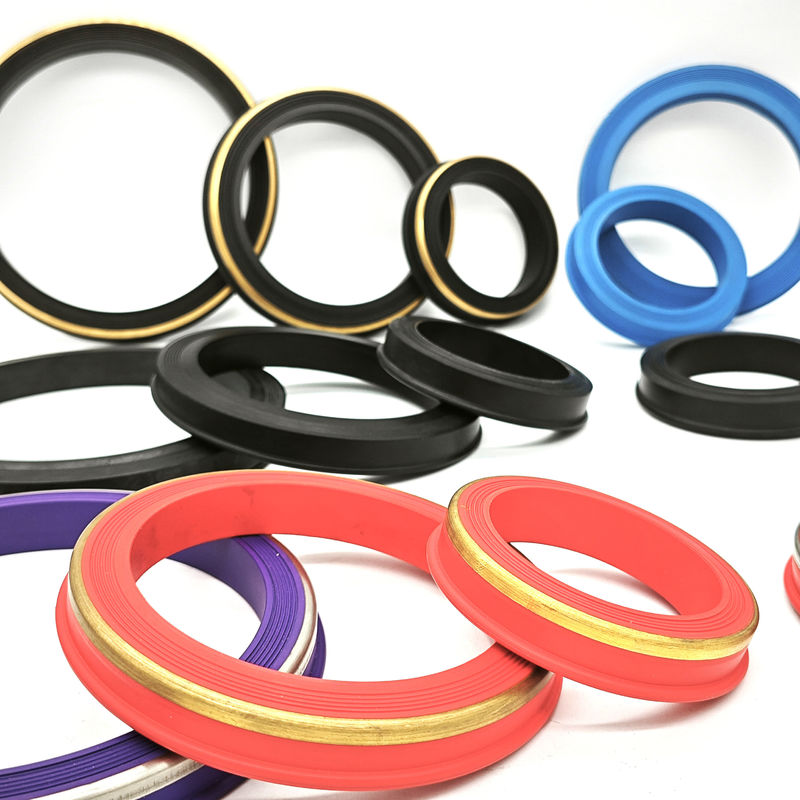

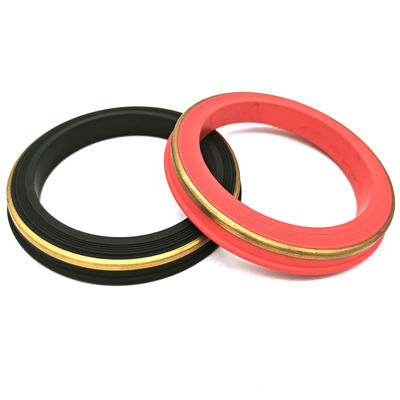

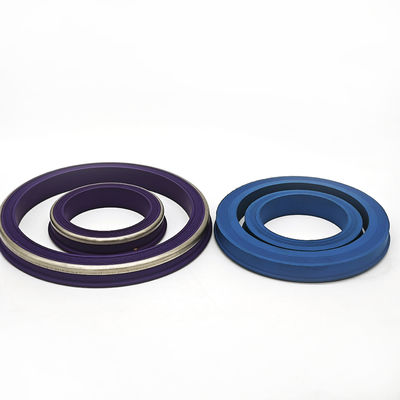

2. Renforcement anti-extrusion: pour les figures à haute pression (par exemple, Fig. 1502/2002), nous proposons des joints avec des anneaux de secours intégrés en acier inoxydable ou en laiton.Cela empêche le caoutchouc de migrer dans l'espace entre les sous-unités.
3. Précision dimensionnelle: Fabriqué selon des tolérances strictes ISO et de l'industrie, garantissant une interchangeabilité à 100% avec les composants de la ligne de débit standard.
4Stabilité chimique: formulée pour résister aux additifs agressifs présents dans les fluides de fracturation modernes, y compris les réducteurs de friction et les inhibiteurs de corrosion.
Environnements d'application
Nos joints sont le "standard d'or" pour les composants de service de puits critiques dans:
1Connexions de conduite: étanchéité sécurisée entre les joints des tuyaux et les collecteurs.
2- pompage sous pression: manipulation de propulseurs à grande vitesse lors de la fracturation hydraulique.
3. Service des gaz acides: composés HNBR/FKM spécifiques conçus pour résister à la fragilité du H2S (sulfure d'hydrogène).
4Injection d'azote et de CO2: résistance aux basses températures pour les services liés au gaz.
FAQ: Résoudre vos principaux problèmes de scellement
1Pourquoi mes joints échouent-ils lors d'opérations de fracturation à haute pression?
La plupart des échecs prématurés sont causés parextrusionouusure abrasiveDans les applications à haute pression (10k-15k PSI), le caoutchouc standard peut être forcé dans les espaces libres de l'union.Figure 1502 joints avec un insert en acier inoxydablefournir le soutien structurel nécessaire pour empêcher l'extrusion.
2Comment puis-je identifier la taille et la forme correctes du sceau?
Les joints à marteaux sont dimensionnés selon le diamètre nominal du tuyau (par exemple, 2 ", 3 ", 4 ") et le numéro de la figure (par exemple, la figure 1502).Le numéro de la figure détermine la pression nominale et la géométrie spécifique du jointSi vous n'êtes pas sûr, notre équipe technique peut identifier le bon joint en fonction d'un échantillon ou des dimensions des sous-composants.
3Vos joints sont-ils résistants à la décompression rapide des gaz?
Oui, nous offrons des produits spécialisésComposés HNBR résistants à RGDPour le service au gaz, les élastomères standard peuvent piéger le gaz à haute pression; lorsque la pression est rapidement libérée, le gaz se dilate et "explosivement" déchire le joint.Nos matériaux de qualité RGD sont conçus pour ventiler les gaz sans endommager la structure.
4Quel est l'avantage du HNBR par rapport au NBR standard (Buna-N)?
Bien que le NBR soit rentable,HNBRIl offre une plage de températures beaucoup plus large et une résistance nettement meilleure à l'H2S et aux boues à base de pétrole.Le HNBR durera beaucoup plus longtemps., réduisant la fréquence des remplacements de joints.
5. Comment les joints de marteaux doivent-ils être stockés pour assurer leur longévité?
Le caoutchouc est sensible aux UV, à l'ozone et aux fluctuations de température extrêmes.Les joints NBR/HNBR ont une durée de conservation de 5 à 10 ans.
6Vos joints peuvent supporter des liquides acidifiants?
Pour l'acidification (acides HCl/HF), nous recommandonsFKM (fluorocarbures)ouSceaux en PTFECes matériaux offrent l'inertie chimique requise pour résister à des fluides hautement corrosifs qui dégraderaient autrement le NBR ou le HNBR.
