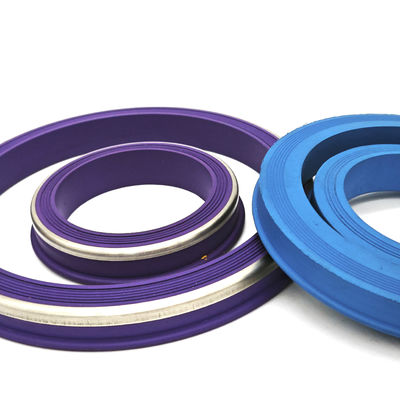

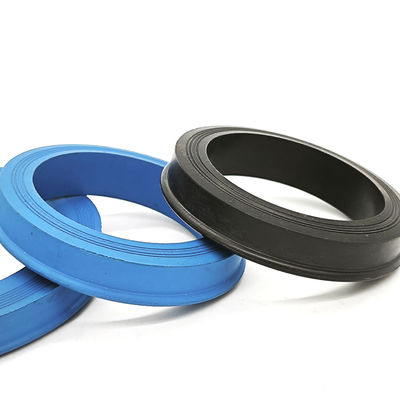

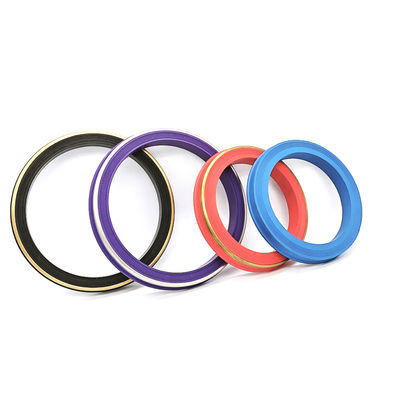

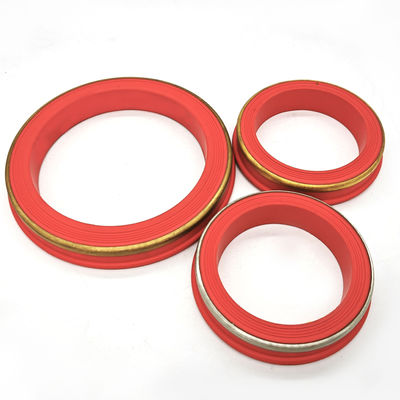

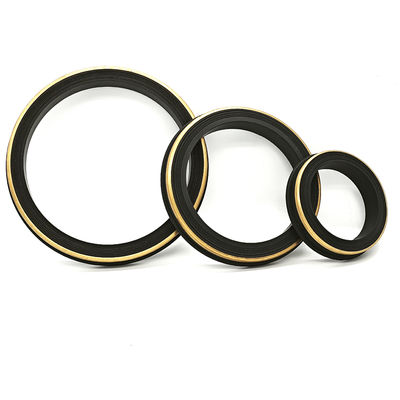

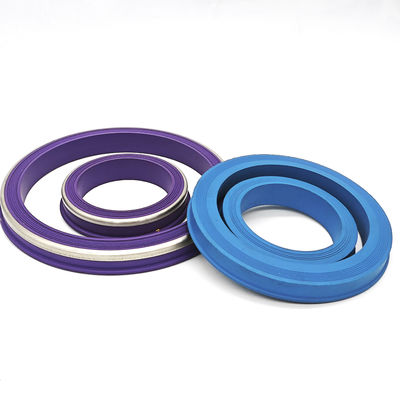

2 " et 3 " Fig. 1502 Joints à marteaux en NBR, HNBR et FKM

2 " et 3 " Fig. 1502 Joints à marteaux en NBR, HNBR et FKM

1Introduction du produit

---

NotreFig. 1502 Sceaux de l'union du marteausont conçus pour les environnements les plus exigeants de l'industrie pétrolière et gazière.2 pouces et 3 poucesConfirmer la capacité d'assemblage complète pour tout projet de système de tuyauterie à haute pression.15,000 PSI service CWP.

Si vous êtes impliqué dansfracturation hydraulique (fracking), cimentage, acidification ou service d'azote, confirmer le composé spécifique, les dimensions des rainures et les exigences de fonctionnement avant le remplacement.

2Comparaison des matériaux et sélection technique

---

Nous proposons trois composés élastomériques principaux pour répondre à vos conditions spécifiques de forage.

3Spécifications techniques

---

• Disponibilité de taille:1", 2", 3", 4" (spécialisée dans les 2 "et 3" pour la figure 1502).

• Pression de travail:Se référer à l'indication complète de l'assemblage; le caoutchouc seul n'a pas d'indication de pression indépendante.

• Type de conception:Sceaux de type lèvre sous pression.

• Renforcement:OptionnelD'autres produitsouAcier inoxydableune construction de secours correspondant au dessin du fabricant.

• Compatibilité:Confirmez le fabricant, la taille nominale, le dessin de la rainure et du joint; la figure 1502 ne permet pas d'établir l'interchangeabilité.

•
•
•

4Caractéristiques et avantages essentiels

---

• Conception anti-extrusion:Confirmer le profil des lèvres, les espaces libres et la construction de secours pour le cycle de pression réel.

• Compatibilité chimique:Examiner la composition réelle du fluide, la concentration, la température et l'exposition par rapport au composé sélectionné.

• Fabrication de précision:Convenir des dimensions et des tolérances du dessin spécifique du fabricant de l'étanchéité et des rainures.

• Sélection de l'acide:Confirmer la qualification de composé spécifique pourLe service acide, y compris la composition du gaz, la température, la pression et la charge de décompression.

5. Applications communes

---

Nos joints à marteaux sont des composants essentiels dans:

• Manifolds Frac et lignes de décharge

• Unités de cimentation et d'acidification

• Lignes de débit de la tête de puits

• Connexions de jonction de marteaux identifiées sur un équipement de ligne de commande compatible; confirmer le dessin de l'équipement et les limites de service

• Équipement de soufflage à eau haute pression

•
•
•

6Assurance qualité et tests

---

Nous comprenons que la défaillance du joint entraîne un temps de non-production coûteux.

• Épreuve de dureté (côte A):Il convient d'établir une dureté et une tolérance composées; la dureté seule ne détermine pas la capacité de pression.

• Tests de traction et d'allongement:Vérification de la ténacité du matériau.

• Test du jeu de compression:S'assurer que le joint retrouve sa forme pour des performances fiables à long terme.

• Traçabilité des lots:Convenir de l'identification du composé, des dates de production et de la documentation d'inspection requise lors de la commande.

•
•
•

7. Questions fréquemment posées (FAQ)

Q: Pourquoi utiliser un anneau en laiton dans un joint de Figure 1502?
R: Un support correctement spécifié soutient l'élastomère contre l'extrusion dans les espaces libres.il ne crée pas de pression indépendante pour le caoutchouc.

Q: Puis-je utiliser des joints de sécurité NBR pour le service des gaz acides (H2S)?
R: Examiner le composé exact par rapport à la composition réelle du gaz, l'exposition, la température, la pression et la charge de décompression.Le HNBR ou le FKM à eux seuls n'établissent pas la qualification de service acide.

Commande de sceaux de 2 et 3 pouces Fig 1502 séparément

Utilisez des lignes de commande séparées pour les unions nominales de 2 et 3 pouces. Confirmez le marquage du fabricant, le dessin de rainure et le profil d'étanchéité pour chaque taille plutôt que de dimensionner l'autre.Fournir des photographies des deux visages des phoques, le profil latéral et la disposition de secours, ainsi que le composé, la tolérance à la dureté et les conditions de service.
