Aperçu ProduitsJoint des syndicats de marteau

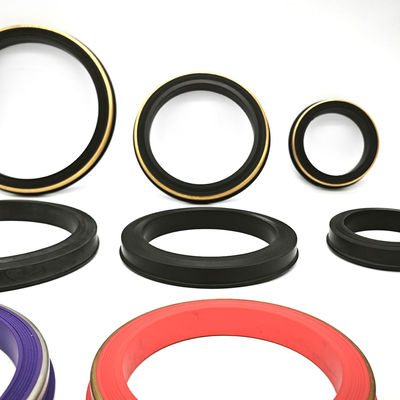

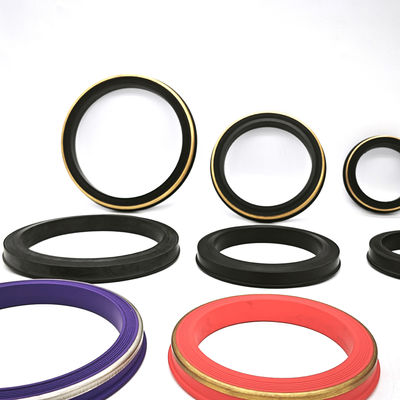

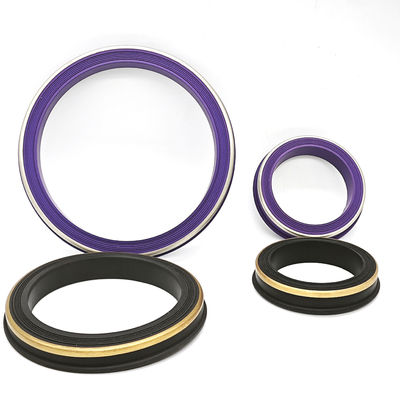

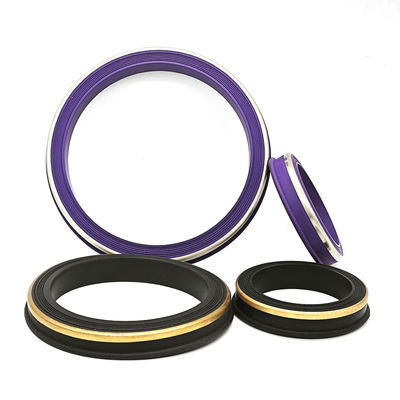

Les joints de jonction à marteaux pour les connexions figurant aux figures 602, 1002 et 1502

Les joints de jonction à marteaux pour les connexions figurant aux figures 602, 1002 et 1502

  • Les joints de jonction à marteaux pour les connexions figurant aux figures 602, 1002 et 1502
  • Les joints de jonction à marteaux pour les connexions figurant aux figures 602, 1002 et 1502
  • Les joints de jonction à marteaux pour les connexions figurant aux figures 602, 1002 et 1502
  • Les joints de jonction à marteaux pour les connexions figurant aux figures 602, 1002 et 1502
  • Les joints de jonction à marteaux pour les connexions figurant aux figures 602, 1002 et 1502
  • Les joints de jonction à marteaux pour les connexions figurant aux figures 602, 1002 et 1502
Les joints de jonction à marteaux pour les connexions figurant aux figures 602, 1002 et 1502
Détails sur le produit:
Lieu d'origine: Shanghai, Chine
Nom de marque: Royal Way
Certification: ISO 9001
Numéro de modèle: Figure 602/1002/1502
Conditions de paiement et expédition:
Quantité de commande min: 200 pièces
Prix: USD$0.1-$0.5/pc
Détails d'emballage: Emballage en carton de 40*40*40 cm
Délai de livraison: Confirmer après examen du chiffre, de la taille, du composé, de la construction et de la quantité
Conditions de paiement: T/T, Western Union, Paypal, virement bancaire
Capacité d'approvisionnement: 50000 pièces par semaine
Contact
Description de produit détaillée
Nom du produit: Joint union pour marteau haute pression (joint à lèvres) Figurine compatible: Références des figures 602/1002/1502 ; confirmer le fabricant et le dessin du sceau
Pression de service: Se référer à la notation complète de l'assemblée syndicale identifiée Tailles disponibles: Nominal répertorié 1, 2, 3, 4 pouces ; confirmer chaque combinaison figurine-taille
Qualité du matériau: Qualité NBR pour champs pétrolifères, Viton (FKM), HNBR Dureté: Options répertoriées 80, 85, 90 Shore A ; spécifier une nuance et une tolérance
Environnement de service: Confirmer la qualification spécifique du composé pour le service réel des fluides et des gaz Anneau de renfort: Confirmer la géométrie et la rétention de sauvegarde en laiton ou en acier inoxydable à partir du de
Plage de température: Confirmer les limites continues et maximales pour le composé sélectionné Codes de couleur: Accepter l'identification des couleurs ; la couleur à elle seule n’établit pas le composé ou la
Résistance chimique: Examiner le milieu réel et l'exposition à un composé spécifique Processus de fabrication: Vulcanisation par compression de haute précision
Nom de marque: SHQN / Royal Way Certification: ISO9001
Pays d'origine: Chine Fonction: Prévenir les fuites de fluide dans les systèmes de boue à haute pression
Quantité minimale de commande: 200 pièces Délai de livraison: Confirmer après examen du chiffre, de la taille, du composé, de la construction et de la quantité
Emballer: carton ou boîte en bois SERVICE: OEM ODM Custom
Mot clé: Joints à lèvres union marteau
Mettre en évidence:

Les joints d'étanchéité du marteau pour la figure 602

,

Les joints d'étanchéité de l'union de marteaux pour la figure 1002

,

Les joints d'étanchéité de l'union de marteaux pour la figure 1502

Garnitures de union à marteau pour raccords Figure 602, 1002 et 1502



1. Aperçu du produit



Nos Garnitures de union à marteau sont des joints à lèvre de remplacement pour les assemblages de union identifiés dans le secteur pétrolier. Confirmez le fabricant et le dessin de la rainure pour les unions à marteau Figure 602, 1002 et 1502. Les demandes de remplacement incluent les raccords de fracturation, de cimentation et d'acidification ; confirmez les limites complètes de l'assemblage pour le service prévu.

Sélectionnez le composé et la construction de secours pour le fluide réel, la température, le cyclage de pression et la géométrie de l'assemblage.



2. Spécifications techniques


Type de figure Référence de classe d'assemblage répertoriée (PSI) Service typique Conception du joint
Figure 602 6 000 PSI Eau, Huile, Gaz Type à lèvre / Standard
Figure 1002 10 000 PSI Boues/Ciments haute pression Type à lèvre avec renfort laiton/inox
Figure 1502 15 000 PSI Fracturation, Acidification Type à lèvre avec renfort laiton/inox

Ces classes de pression répertoriées se réfèrent aux assemblages de union. Confirmez le fabricant réel, la taille et la classification de service avant de sélectionner un joint de remplacement ; le caoutchouc seul n'a pas de classification de pression de système indépendante.





3. Comparaison et sélection des matériaux

Matériau Plage de température Avantages clés Idéal pour
NBR (Nitrile) Confirmez les limites du composé NBR sélectionné Excellente résistance à l'huile et économique. Service standard huile/eau.
FKM (Fluoroélastomère) Confirmez les limites du composé FKM sélectionné Haute résistance à la température et aux produits chimiques. Qualification spécifique du gaz, du fluide et de la température requise.
HNBR (Nitrile hydrogéné) Confirmez les limites du composé HNBR sélectionné Haute résistance mécanique et à l'abrasion. Fracturation haute pression (Frac).
PTFE  Confirmez les limites du grade PTFE sélectionné Examinez la compatibilité chimique pour le grade PTFE spécifique. Examinez la compatibilité des médias et la construction de joint requise.







4. Caractéristiques clés

  • Intégrité de la pression : Confirmez la pression de travail et de test à partir de la documentation complète de l'assemblage et suivez sa procédure d'installation et de test.

  • Décompression anti-explosion (AED) : Spécifiez la composition du gaz, le cyclage de pression et la qualification du composé requise avant de commander.

  • Interchangeabilité : Faites correspondre le fabricant, la figure, la taille, la rainure et le profil du joint ; le numéro de figure seul n'établit pas l'interchangeabilité.

  • Options de renforcement : Bagues de renfort en laiton ou acier inoxydable en option avec des dimensions et une rétention correspondant au dessin de l'assemblage.



  •
  •
  •
  •
  •
  •
  •

5. Applications

Nos joints de union à marteau sont largement utilisés dans l'industrie mondiale du pétrole et du gaz :

  • Complétion et stimulation de puits : Essentiel pour les collecteurs de fracturation (Frac).

  • Opérations de forage : Lignes d'aspiration et de refoulement des pompes à boue.

  • Services de retour de flux : Contrôle des fluides à haute vitesse.

  • Applications industrielles : Transfert de produits chimiques et d'eau à haute pression.



  •
  •
  •
  •
  •
  •
  •



6. Pourquoi choisir nos solutions d'étanchéité ?

  • Traçabilité des matériaux : Convenez de l'identification du composé, de la tolérance de dureté et de la documentation d'inspection ou de test requise lors de la commande.

  • Certifications : Fabriqué sous notre système de gestion de la qualité ISO 9001.

  • Délais de livraison rapides : Confirmez la disponibilité et la livraison après accord sur la configuration et la quantité.

  • Ingénierie personnalisée : Capacité à développer des composés personnalisés pour les environnements froids arctiques ou chauds désertiques.



  •
  •
  •
  •
  •
  •
  •



7. FAQ



Q1 : Comment choisir le bon matériau (NBR, HNBR, FKM, PTFE) pour mes joints de union à marteau ?

R : Le choix du bon matériau est essentiel pour la longévité et la sécurité du joint.

  • NBR (Nitrile) : Une option de matériau pour les tâches d'huile et d'eau, sous réserve du composé spécifique et des conditions de fonctionnement.

  • HNBR : Examinez les propriétés mécaniques, l'abrasion et les exigences de température pour le composé exact.

  • FKM : Examinez le composé exact par rapport aux exigences de fluide, de gaz et de température ; la famille de matériaux seule n'établit pas l'aptitude au service acide.

  • PTFE : Confirmez le grade, le profil et la construction de renfort ; ce n'est pas un substitut direct à un joint à lèvre élastomère.

  •
  •
  •
  •
  •
  •
  •

Q2 : Vos joints de union à marteau peuvent-ils supporter 15 000 PSI pour les raccords Figure 1502 ?

R : Confirmez la classification complète de l'assemblage Figure 1502, le fabricant, la taille nominale, la rainure et la construction de joint approuvée. Sélectionnez les dimensions et le matériau du renfort à partir de son dessin.

Q3 : Proposez-vous des joints de qualité AED (décompression anti-explosion) pour les applications de gaz ?

R : Indiquez la tâche de décompression et la méthode de qualification demandée. Confirmez la documentation de test du composé disponible avant de spécifier un grade AED ou RGD.

Q4 : Ces joints sont-ils compatibles avec les unions standard Figure 602, 1002 et 1502 ?

R : Confirmez le fabricant réel et le dessin du joint pour la Figure 602, 1002 ou 1502. Faites correspondre les dimensions de la rainure, le profil et l'arrangement du renfort avant la substitution.

Q5 : Comment le H2S (gaz acide) affecte-t-il la durée de vie d'un joint de union à marteau ?

R : Examinez le composé spécifique par rapport à la composition du gaz, à l'exposition, à la température, à la pression et à la tâche de décompression. Convenez des exigences de qualification applicables et de la documentation justificative avant l'utilisation avec du gaz acide.

Commande de remplacement pour Figure 602, 1002 et 1502

Listez chaque figure et taille nominale séparément pour les commandes de maintenance mixtes. Envoyez le marquage de l'union, les dimensions de la rainure et des photographies des deux faces du joint et du profil latéral. Distinguez une pièce entièrement en élastomère d'une pièce avec un renfort séparé ou retenu. Convenez d'un composé, d'une tolérance de dureté et d'une révision de dessin pour chaque ligne de commande avant la fourniture répétée.
