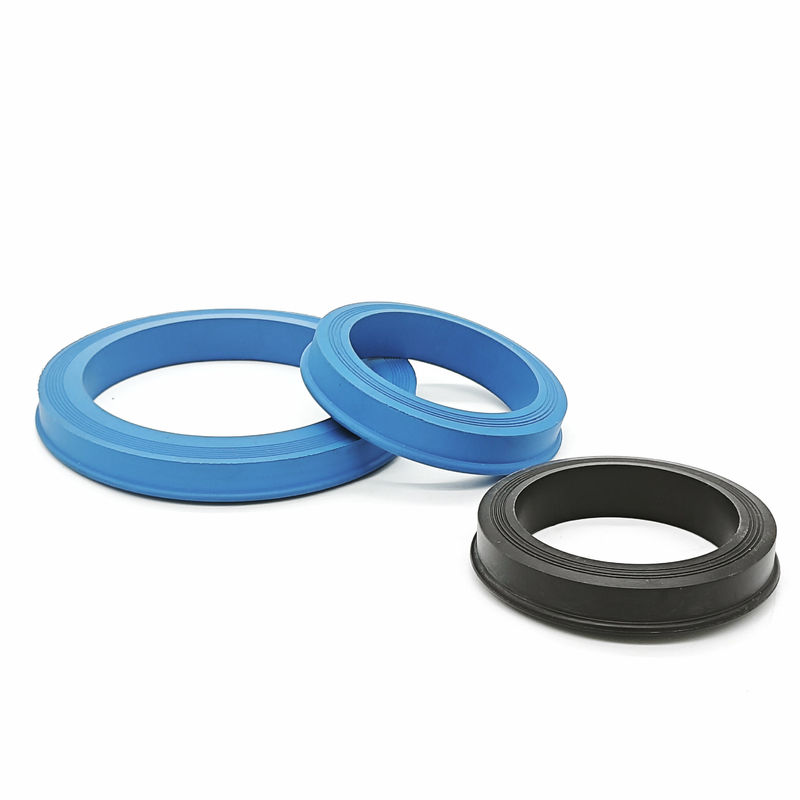

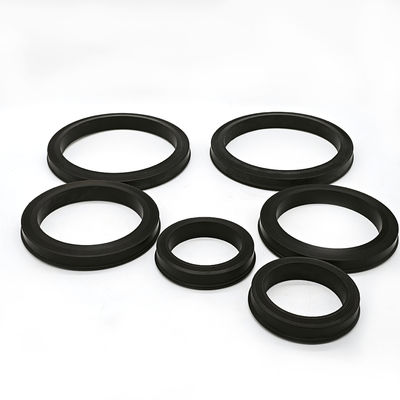

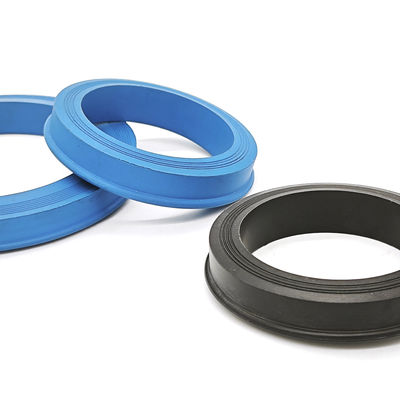

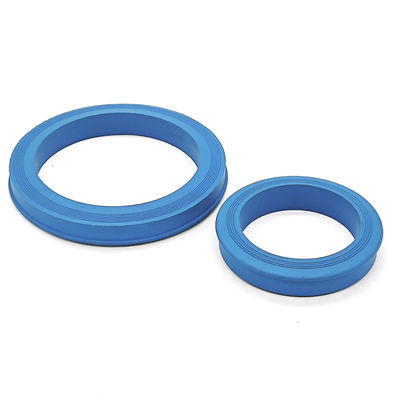

Résistant aux H2S FKM Hammer Union Lip Seal pour le service des gaz acides avec indice de 15000 PSI

Introduction du produit

Les joints de raccordement à marteau en FKM résistant au H2S sont des solutions d'étanchéité haute performance spécialement conçues pour les exigences rigoureuses du service de gaz acide et des environnements agressifs des champs pétrolifères. Les raccords à marteau sont essentiels pour connecter les conduites et les collecteurs, et l'intégrité de ces connexions dépend entièrement du joint. Nos joints à lèvres en FKM sont conçus pour fournir une barrière étanche dans les systèmes à haute pression, en particulier là où du sulfure d'hydrogène (H2S) et des produits chimiques corrosifs sont présents. Ces joints sont moulés avec précision pour s'adapter aux figures standard de l'industrie, y compris les 602, 1002 et 1502, garantissant la sécurité et la fiabilité pendant les opérations de forage, de fracturation et de stimulation de puits.

Produit Spécification

Nom du produit : Joint à lèvre pour raccord à marteau

Figures compatibles : Fig 602, Fig 1002, Fig 1502

Profil du joint : Conception à lèvre activée par la pression

Dureté : 80 à 95 Shore A

Grade du matériau : FKM (Fluorocarbone)

Tailles disponibles : 1 pouce, 2 pouces, 3 pouces, 4 pouces

Compatibilité : Conduites standard et raccords à marteau

Plage de pression et de température de fonctionnement

Pression de service maximale : Jusqu'à 15 000 PSI (basé sur les raccords Figure 1502)

Plage de température FKM : -20 °C à 200 °C (-4 °F à 392 °F)

Plage de température HNBR : -40 °C à 160 °C (-40 °F à 320 °F)

Plage de température NBR : -30 °C à 120 °C (-22 °F à 248 °F)

Caractéristiques des matériaux

Nous proposons ces joints dans des grades d'élastomères spécialisés pour correspondre à vos conditions spécifiques de puits :

FKM (Fluorocarbone) : C'est le matériau de choix pour le service de gaz acide. Il offre une résistance exceptionnelle au H2S, au pétrole brut et à de nombreux produits chimiques agressifs. Le FKM reste stable à des températures extrêmes où d'autres caoutchoucs échoueraient, offrant une performance d'étanchéité supérieure à long terme dans des environnements chimiquement hostiles.

NBR (Caoutchouc nitrile butadiène) : Utilisé principalement pour les applications standard d'huile et d'eau. Il est économique et offre une bonne résistance à l'abrasion, mais ne convient pas aux environnements à haute température ou à gaz acide.

HNBR (Caoutchouc nitrile butadiène hydrogéné) : Une alternative plus résistante au nitrile standard. Il offre une meilleure résistance à la chaleur et une meilleure résistance mécanique. Bien qu'il puisse supporter des concentrations modérées de H2S, il est souvent choisi pour sa résistance supérieure à l'abrasion et à l'extrusion sous haute pression.

Comparaison des matériaux : FKM vs NBR vs HNBR

Production en vrac

Produits associés

Autres produits

Profil de l'entreprise

Shanghai Qinuo Industry Co., Ltd, établie en 2013 dans la zone de libre-échange de Shanghai, est une entreprise de haute technologie pionnière spécialisée dans l'intégration de la recherche et du développement, de la production et de la vente. Adoptant l'éthique de "La qualité pour la survie, l'innovation pour le développement", nous avons acquis une réputation exceptionnelle au niveau national et international sous les noms de marque estimés "Royal Way^®" et "SHQN^®".

Technologie principale :

1.Moulage par compression de pièces en caoutchouc (NR/SILICONE/FKM/HNBR/NBR....)

2.Impression 3D et usinage CNC pour vérifier la conception avant de fabriquer le moule

---

---

Service OED/ODM

1.Logo personnalisé : Impression du logo ou service d'autocollants personnalisés
2.Conception personnalisée : dites-nous votre idée, nous pouvons vous aider à la réaliser.
3.Produits personnalisés : Nous pouvons copier exactement selon le dessin de conception ou les échantillons d'origine.
4.Emballage personnalisé : Fabrication personnalisée de divers sacs, boîtes, emballages blister, etc.
5.Service tout-en-un : Conception/Production/Expédition

---

FAQ

---

Q1 : Pourquoi le FKM est-il requis pour le service de gaz acide ?

R1 : Le gaz acide contient du sulfure d'hydrogène qui attaque chimiquement le caoutchouc standard, entraînant un durcissement et des fissures. Le FKM est chimiquement inerte au H2S, permettant au joint de conserver son élasticité et son intégrité de pression même après une exposition prolongée.



Q2 : Comment fonctionne un joint à lèvre activé par la pression ?

R2 : La conception de la lèvre est conçue de telle sorte qu'à mesure que la pression du flux interne augmente, la lèvre est poussée plus fermement contre la surface d'étanchéité métallique du raccord. Cela permet au joint de devenir plus étanche à mesure que la pression augmente.



Q3 : Ces joints peuvent-ils être utilisés avec des raccords Figure 1502 ?

R3 : Oui, nos joints sont fabriqués selon les dimensions standard de l'industrie pour la Figure 1502, qui est couramment utilisée pour les services à haute pression de 15 000 PSI. Nous recommandons le FKM avec une bague de support métallique pour ces conditions extrêmes.



Q4 : Ces joints sont-ils compatibles avec les fluides d'acidification ?

R4 : Les joints FKM offrent une excellente résistance à de nombreux acides utilisés dans la stimulation de puits. Cependant, pour les mélanges d'acides extrêmement agressifs, vérifiez toujours la concentration et la température avec nos spécifications techniques. Q6 : Comment dois-je stocker ces joints pour éviter le vieillissement ? R6 : Les joints doivent être stockés dans un environnement frais, sec et sombre. L'exposition à la lumière directe du soleil ou à l'ozone des moteurs électriques peut provoquer un vieillissement prématuré des élastomères. Un stockage approprié garantit une durée de conservation allant jusqu'à 15 à 20 ans pour le FKM.
