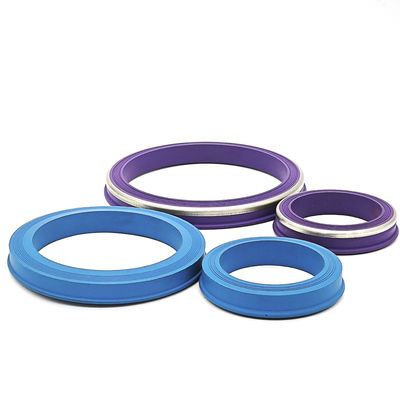

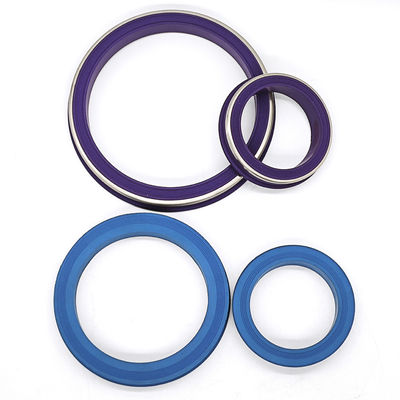

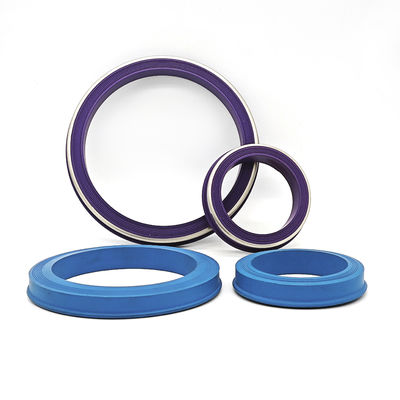

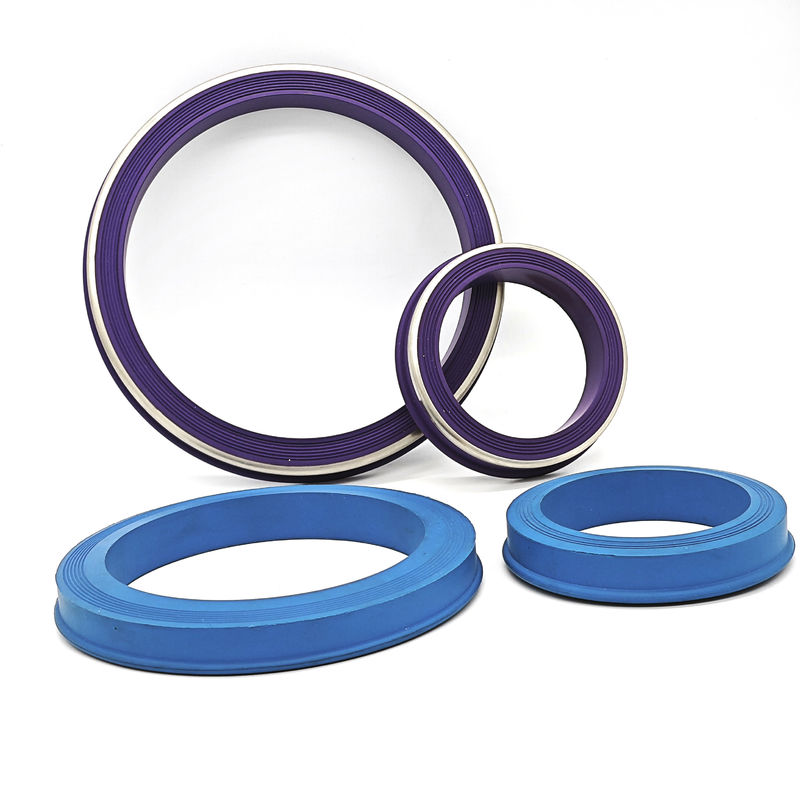

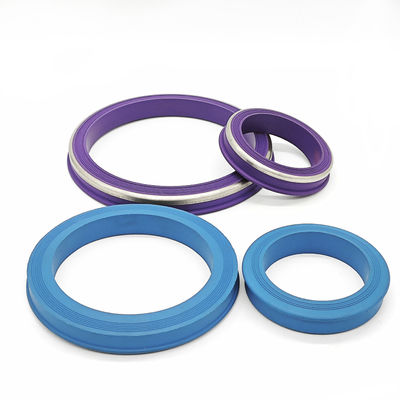

80-85 Shore A Résistant au pétrole et aux produits chimiques Marteau Union Seal Lip Seal Ring pour les applications pétrolières

Figure 1502 Union à griffes avec joint à lèvres - Demandes : Sélection de composés pour les fluides d'exploitation

Les joints à lèvres pour unions à griffes s'adaptent à la poche de joint désignée dans les raccords de tuyaux et de flexibles de champs pétrolifères. La quincaillerie de l'union positionne et comprime le joint lors de l'assemblage. Une lèvre de retenue aide à maintenir le joint en place pendant la manipulation ; confirmez l'orientation de la lèvre et le profil d'assise par rapport au dessin exact de l'union. L'assemblage complet de l'union détermine son indice de pression de service.

Références de taille nominale : 1, 1,5, 2, 3 et 4 pouces. Confirmez le fabricant de l'union Figure 1502 et le dessin réel de la poche de joint pour la taille requise.

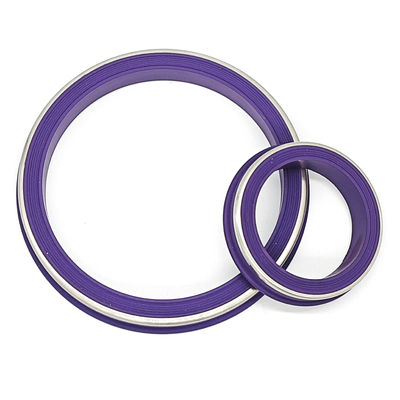

Options de construction : caoutchouc seul, caoutchouc avec un renfort en laiton spécifié, ou caoutchouc avec un renfort en acier inoxydable spécifié. Confirmez la géométrie du renfort et s'il est collé ou fourni séparément.

Options de matériaux : composés NBR, HNBR et FKM, avec des conceptions en PTFE ou PU spécifiées séparément. Sélectionnez le grade pour le fluide de procédé réel, les additifs et les agents de nettoyage. Une description générale de résistance à l'huile ou de résistance chimique n'établit pas la compatibilité avec tous les milieux. Les fluides corrosifs et les services de décompression rapide nécessitent une qualification spécifique.

Les demandes personnalisées peuvent être discutées à partir d'un dessin, d'un nouvel échantillon approuvé et d'une spécification de matériau. Convenez des dimensions, des tolérances, de la dureté et des critères d'inspection avec la commande.

Shanghai Qinuo fournit des pièces en caoutchouc pour champs pétrolifères sous les marques SHQN et Royal Way, y compris des joints pour unions à griffes, des joints toriques, des racleurs, du caoutchouc de préservation d'huile pour câbles et des éléments de packer. Nous exploitons un système de gestion de la qualité ISO 9001. Confirmez l'outillage, la disponibilité de la production et la livraison pour la pièce et la quantité spécifiées.

Demande de matériau pour joint à lèvres d'union à griffes : inclure les fluides de procédé et de nettoyage

Fournissez à la fois le milieu d'exploitation et tout fluide utilisé pour rincer ou nettoyer le raccord. Un joint sélectionné pour un fluide peut nécessiter un composé différent pour une autre exposition. Spécifiez les températures normale et maximale ainsi que le type d'équipement.

Confirmez la construction en caoutchouc seul ou avec renfort laiton/inox. La couleur et la dureté seules n'établissent pas la compatibilité chimique. L'assemblage complet de l'union définit la pression autorisée ; suivez sa procédure d'inspection et d'installation.
