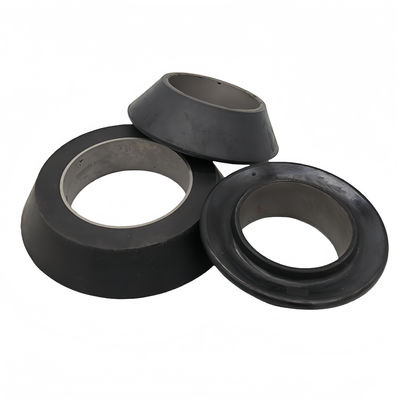

Demandes de godets de nettoyage pour tubes de 3-1/2 pouces : diamètre et alésage de la coupelle
Royal Way fournit des godets de nettoyage de remplacement pour la référence de tube nominal de 3-1/2 pouces. Confirmez le diamètre intérieur réel du tube, le profil de la coupelle et l'ajustement du mandrin. Sélectionnez le grade NBR ou FKM pour le fluide et les températures. Une coupelle n'est pas un dispositif de contrôle de pression et n'a pas d'indice de pression de service indépendant de 10 000 psi.
La gamme existante introduit les profils TA, V et MV. Confirmez la géométrie de lèvre requise, la construction de la bague et le devoir de l'outil approuvé séparément pour chaque modèle. Ne déduisez pas une aptitude universelle à la charge ou à la pression du nom du matériau en caoutchouc.
Le tableau catalogue conservé associe la référence de tube de 3-1/2 pouces à un diamètre extérieur de coupelle de 2,985 pouces et à un diamètre intérieur de coupelle de 1,370 pouces pour ses rangées à noyau d'aluminium et à noyau d'acier. Ce sont des mesures différentes, pas un diamètre de caoutchouc de 3-1/2 pouces. Confirmez le dessin exact, le matériau du noyau et les tolérances avant de commander. Les autres rangées restent des références générales du catalogue.
Référence de tube de 3-1/2 pouces : vérifiez le diamètre extérieur de la coupelle de 2,985 pouces
Le tableau original indique 2,985 pouces pour le diamètre extérieur de la coupelle et 1,370 pouces pour le diamètre intérieur de la coupelle par rapport à la référence de tube de 3-1/2 pouces. Spécifiez ces dimensions de demande de catalogue et les tolérances requises sur le dessin du profil approuvé. Confirmez le diamètre intérieur et l'état du tube séparément de sa taille extérieure nominale.
Spécifiez le noyau en aluminium ou en acier, la hauteur de la coupelle, les dimensions du mandrin et le grade du composé sur la commande. Des dimensions de tableau similaires n'établissent pas l'interchangeabilité entre TA, RTL ou un autre profil. Examinez le devoir de l'outil, les conditions de fluide et de température avant d'approuver un remplacement.
| Référence de tube nominale d'origine (pouce) |
Noyau et description |
Diamètre extérieur de la coupelle du catalogue (pouce) |
Diamètre intérieur de la coupelle du catalogue (pouce) |
| 2-3/8" (2") |
Coupelle de nettoyage à noyau en aluminium |
1.992" |
1.120" |
| 2-3/8" (2") |
Coupelle de nettoyage à noyau en acier |
1.992" |
1.120" |
| 2-7/8" (2-1/2") |
Coupelle de nettoyage à noyau en aluminium |
2.431" |
1.370" |
| 2-7/8" (2-1/2") |
Coupelle de nettoyage à noyau en acier |
2.431" |
1.370" |
| 3-1/2" (3") |
Coupelle de nettoyage à noyau en aluminium |
2.985" |
1.370" |
| 3-1/2" (3") |
Coupelle de nettoyage à noyau en acier |
2.985" |
1.370" |
Les demandes de coupelles de remplacement peuvent être discutées à partir du profil requis et du dessin approuvé. Spécifiez le nitrile ou un autre grade de composé et l'exposition réelle au fluide. Les références de profil n'impliquent pas une fabrication de marque d'origine ou une compatibilité universelle.

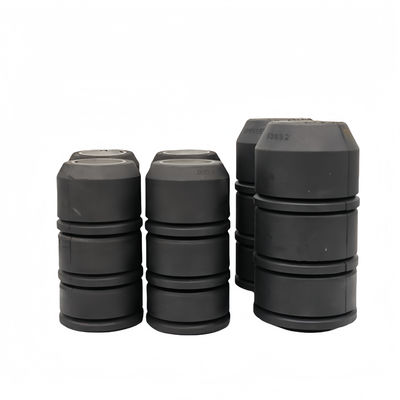

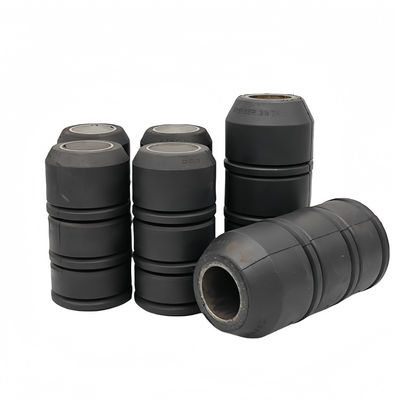

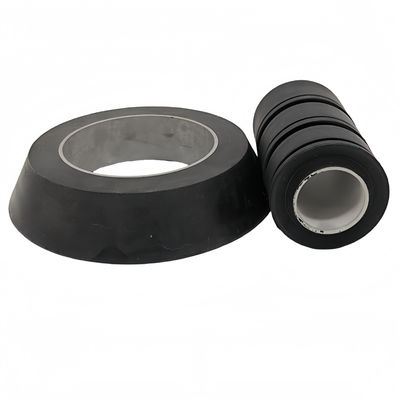

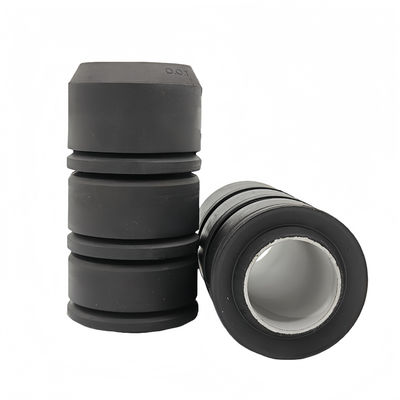

Types disponibles de coupelles de nettoyage :

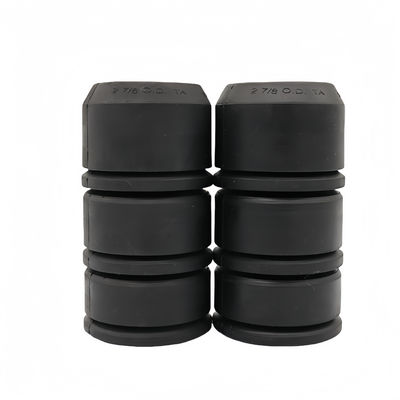

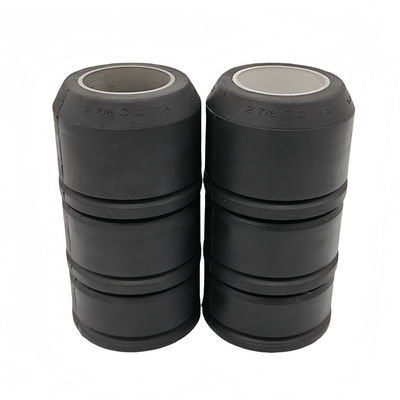

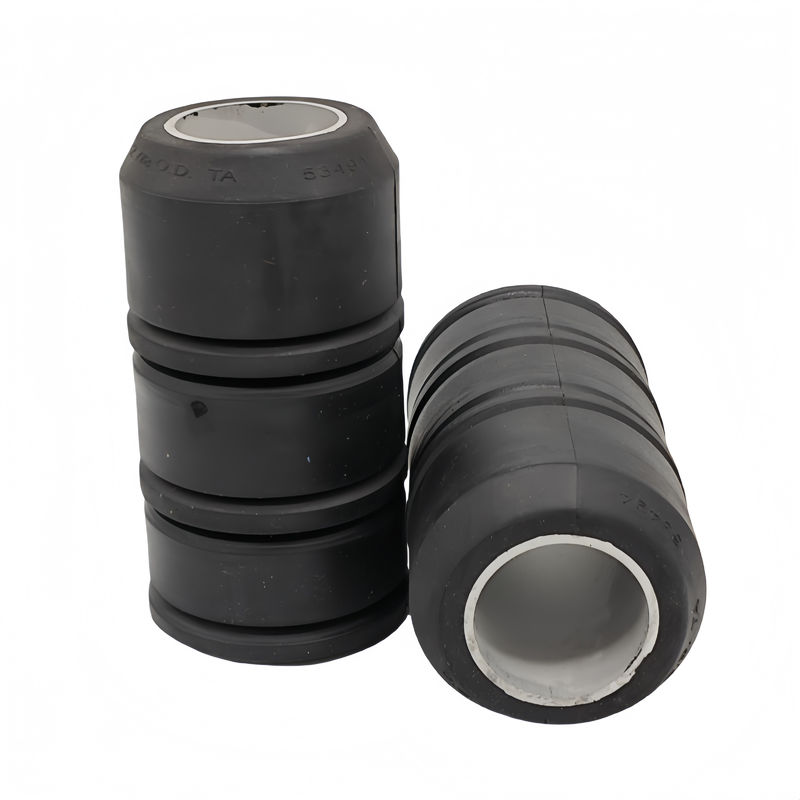

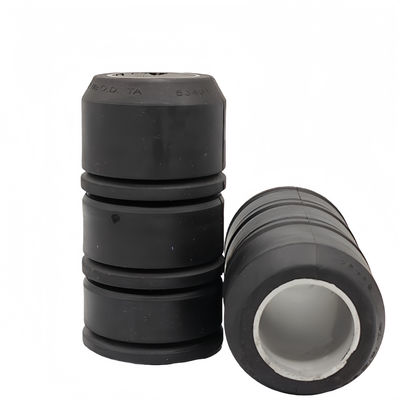

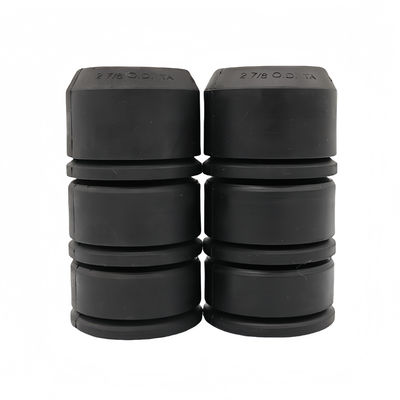

Style TA
Le TA est décrit dans la gamme existante comme une coupelle à charge moyenne autour d'une bague en acier ou en aluminium. Confirmez le matériau du noyau particulier, le profil de la coupelle et l'alésage du mandrin pour la taille sélectionnée. L'aptitude à la charge et la performance du composé dépendent de la configuration de l'outil approuvée et des conditions de fonctionnement.

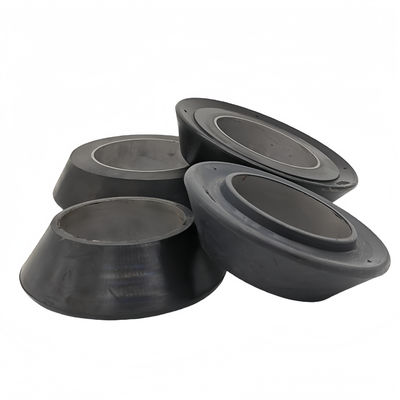

Style V :
La description de la série V existante couvre les profils de lèvres entièrement en caoutchouc pour les demandes de fluides contenant du sable. Le nombre de coupelles, le comportement des lèvres et les limites de charge doivent suivre les instructions du fabricant de l'outil. Examinez le composé sélectionné pour les conditions de fluide, de température et d'usure plutôt que d'attribuer une résistance chimique universelle.
Style TUF :
La description du style TUF fait référence à un profil de coupelle renforcé intérieurement. Confirmez le renforcement, les dimensions et les exigences de charge par rapport au dessin de l'outil. L'aptitude aux puits chauds ou aux tubes rugueux nécessite un examen du composé réel et de l'état du tube.
Style NUF :
La description du style NUF fait référence à une coupelle en caoutchouc à charge lourde avec un arrangement de bague en acier ou en aluminium. Spécifiez le profil exact, le matériau du noyau, les dimensions et le devoir de l'outil approuvé. Une description de charge lourde n'établit pas d'indice de pression ou de capacité de levage.
| Nom de la pièce |
Style MV, style TA, style TUF, style NUF et style V |
|
Environnement
|
pétrole, gaz, condensat de gaz
|
|
Matériau disponible
|
Composé et construction du noyau selon le dessin de la coupelle sélectionnée ; examiner le fluide et les températures
|
Autres produits en caoutchouc relatifs :
Emballage et expédition :
- Express : S.F., DHL, UPS, TNT, FedEx etc., pour les commandes urgentes et petites.
- Expédition aérienne : port aérien à port aérien ou port aérien à porte.
- Expédition maritime : convient aux marchandises en vrac. cela prendra plus de temps que l'expédition aérienne.
Documents de gestion de la qualité et d'inspection :
Shanghai Qinuo fournit des demandes de pièces en caoutchouc pour champs pétrolifères sous Royal Way et SHQN. Nous exploitons un système de gestion de la qualité ISO 9001. Pour les coupelles de nettoyage, convenez de la révision du dessin, du composé, du matériau du noyau et des exigences d'inspection dimensionnelle. Confirmez l'outillage, la disponibilité de la production et la livraison avec le devis.
Vue d'angle du moule pour les pièces en caoutchouc :
FAQ :
Q. Pourquoi choisir l'industrie Qinuo ?
Nous leur fournissons un service complet de la R&D à la production pour satisfaire leurs besoins de personnalisation.
Confirmez l'emballage final, la destination et le calendrier d'expédition avec le devis. Les options d'expédition dépendent de la taille de la commande et de l'itinéraire.
Q. Quel est votre avantage ?
- Dispose d'une chaîne d'approvisionnement de soutien solide et mature
- Coûts de moule plus bas
- Haute efficacité de développement et de conception et temps de processus court.
- Rentable et bonne attitude de service.
- Personnel de vente export plus professionnel qui connaît très bien le traitement du caoutchouc.
Q. Êtes-vous un fabricant ou une société commerciale ?
Nous sommes un fabricant. Notre usine est située dans le district de Haimen, ville de Nantong, province du Jiangsu.
Q. Que faut-il inspecter pour la référence de la coupelle de tube de 3-1/2 pouces ?
Identifiez le matériau du noyau sélectionné et le profil de la coupelle sur le dessin. Vérifiez le diamètre extérieur de la coupelle de 2,985 pouces et le diamètre intérieur de la coupelle de 1,370 pouces du catalogue par rapport aux dimensions des composants approuvés, puis convenez de la hauteur, des tolérances, du grade du composé et des exigences de dureté.
Q. Puis-je obtenir des échantillons ?
Demandez la disponibilité d'échantillons pour le profil de coupelle de tube de 3-1/2 pouces, le noyau et le composé requis. Convenez de la quantité d'échantillons, de l'inspection dimensionnelle, du prix et des arrangements d'expédition avec le devis.
Q. Pouvez-vous produire des produits OEM ?
Oui, nous pouvons produire selon vos échantillons ou dessins 3D. Nous pouvons construire les moules et les fixations.
