RTL Type 2,5 "Swab Cups optimisées pour les charges moyennes de puits

Présentation du produit

La coupelle de tamponnage de type RTL de 2-1/2 pouces est un outil de fond de puits moulé avec précision, conçu pour une récupération constante de fluide dans les applications à charge moyenne à légère. Doté d'une architecture spécialisée à double lèvre, la conception RTL offre des surfaces d'étanchéité redondantes qui garantissent un ajustement par interférence positif contre la paroi du tubage. Cette configuration est particulièrement efficace dans les puits présentant des irrégularités mineures de la surface interne, car la structure à double lèvre maintient l'intégrité du joint là où les coupelles à lèvre unique pourraient laisser passer le fluide. Fabriquées en nitrile (NBR) de haute qualité, ces coupelles offrent l'équilibre parfait entre flexibilité et résistance à l'abrasion pour les opérations de tamponnage standard dans les champs pétrolifères.

Spécifications techniques

	Matériau:	Nitrile haute résistance à l'abrasion (NBR)
	Taille:	2 1/2 pouces
	Style:	RTL
	Dureté:	80 à 90 Shore A

Lignes directrices opérationnelles sur le terrain

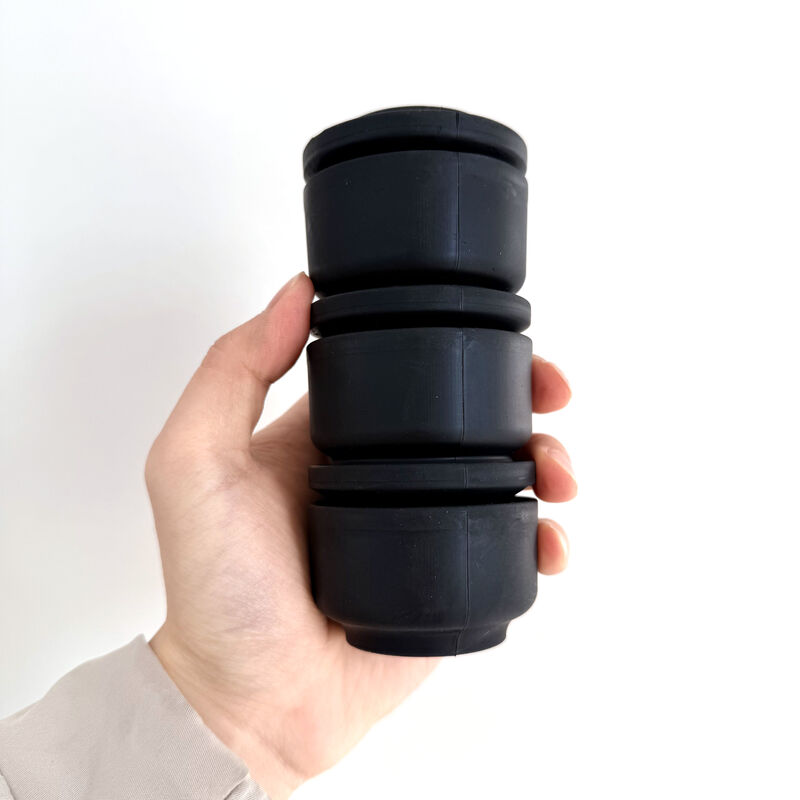

Recommandations d'empilage : Pour les charges ultra légères, 2 coupelles sont généralement suffisantes. Pour les charges moyennes ou les puits plus profonds, il est recommandé d'empiler 4 à 6 coupelles RTL sur un seul mandrin pour répartir la charge sur plusieurs bords d'étanchéité.

Compatibilité du mandrin : Ces coupelles sont conçues pour s'ajuster à ras des mandrins de tamponnage API standard de 2,5 pouces. Assurez-vous que l'épaulement du mandrin est exempt de débris pour éviter une usure inégale des doubles lèvres.

Contrôle de la descente : Pour éviter l'usure prématurée, maintenez une vitesse constante du câble métallique pendant la descente. Les impacts rapides avec la colonne de fluide peuvent provoquer le "plume" des doubles lèvres ou la perte de leur bord d'étanchéité tranchant.

Entretien environnemental : Stockez les coupelles RTL inutilisées dans un environnement frais et sombre. L'exposition à la lumière directe du soleil ou à l'ozone des moteurs électriques peut entraîner un durcissement de la surface et une réduction de la flexibilité des lèvres.

Caractéristiques et avantages clés

1. Étanchéité redondante à double lèvre : Le profil à double lèvre crée deux points de contact d'étanchéité indépendants. Cette redondance garantit que même si la lèvre avant rencontre une imperfection mineure du tubage, la lèvre secondaire maintient le joint hydrostatique pour éviter les pertes de fluide.

2. Optimisé pour les charges moyennes : Contrairement aux coupelles à lèvre unique robustes qui peuvent être trop rigides pour les colonnes plus légères, la conception RTL à double lèvre offre suffisamment de flexibilité pour s'actionner sous un poids de fluide modéré, maximisant ainsi l'efficacité de levage par course.

3. Composé NBR haute résistance à l'abrasion : Moulé en nitrile de qualité industrielle, l'élastomère est spécifiquement formulé pour résister à la chaleur de friction et à l'usure associées aux courses de câble à haute vitesse.

4. Ajustement par interférence flexible : La conception RTL est conçue pour s'adapter au diamètre intérieur des tubages nominaux de 2,5 pouces, offrant un joint sûr dans les tuyaux neufs et anciens présentant une légère écaille ou un léger piquage.

5. Base flexible sans acier : La construction entièrement en caoutchouc de la base permet une plus grande flexibilité globale de la chaîne d'outils, facilitant la navigation dans les puits légèrement déviés sans se coincer.

Pourquoi choisir notre équipe d'ingénierie ?

Normes de qualité ISO 9001:2015 : Notre installation fonctionne selon un système de gestion de la qualité strict, garantissant la répétabilité lors des séries de production à haut volume.
Outillage et conception internes : Nos ingénieurs assistent à la conception pour la fabrication (DFM), aidant à affiner la géométrie des pièces pour réduire les coûts et améliorer les performances.

Questions fréquemment posées

Question : Quelle est l'avantage de la conception à double lèvre par rapport à une lèvre unique standard ?
Réponse : La conception à double lèvre offre un joint de secours. Si la première lèvre rencontre un point rugueux dans le tubage, la seconde lèvre maintient la colonne de fluide, garantissant des taux de récupération plus élevés par course.

Question : Cette coupelle convient-elle aux environnements à forte teneur en sable ?
Réponse : Bien que la double lèvre RTL gère bien les petites écailes, pour les concentrations de sable extrêmement élevées, un style SV (soupape à manchon) peut être plus approprié en raison de sa tolérance plus élevée aux débris.

Question : Puis-je utiliser ces coupelles dans un tubage de 2-1/2 pouces ?
Réponse : Celles-ci sont spécifiquement conçues pour les tubages nominaux de 2,5 pouces. Veuillez vérifier le diamètre intérieur de votre tubage pour vous assurer que l'ajustement par interférence est adéquat pour un joint correct.

Question : Le NBR fonctionne-t-il avec les fluides de complétion à base d'huile ?
Réponse : Oui, le nitrile (NBR) de haute qualité utilisé dans ces coupelles est spécifiquement choisi pour son excellente résistance aux hydrocarbures, au diesel et aux hydrocarbures courants.
