1 à 4 pouces weco figure1502 hammer union anneau de jointure labiale pour hammer union

Garniture de joint torique de remplacement pour union à marteau Figure 1502 : tailles nominales de 1 à 4 pouces

Les garnitures de joint torique pour union à marteau s'adaptent à la poche de joint désignée dans les raccords de tuyaux et de flexibles. La quincaillerie de l'union positionne et comprime le joint lors de l'assemblage. Une lèvre de retenue aide à maintenir le joint en place pendant la manipulation ; faites correspondre son profil et ses dimensions au fabricant et au dessin exacts de l'union.

Pour l'entretien du transfert de fluides dans les champs pétrolifères, confirmez la référence de l'union Figure 1502, la taille nominale, la composition du fluide et les températures avant de commander. Le joint de remplacement n'a pas d'indice de pression de service indépendant. Le composé spécifié et l'ensemble complet de l'union doivent être adaptés à l'application ; les fluides corrosifs ou les services de décompression rapide nécessitent une qualification spécifique.

Références de taille nominale : 1, 1,5, 2, 3 et 4 pouces. Confirmez les diamètres réels du joint, le profil de la lèvre et la hauteur axiale à partir du dessin de l'union correspondante.

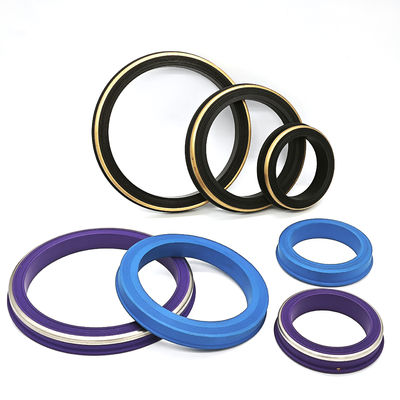

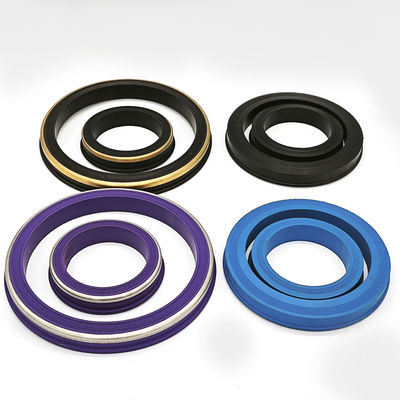

Options de matériaux : composés NBR (nitrile/Buna-N), HNBR et FKM. Les conceptions en PTFE et PU nécessitent leurs propres spécifications ; le PTFE n'est pas un élastomère de caoutchouc.

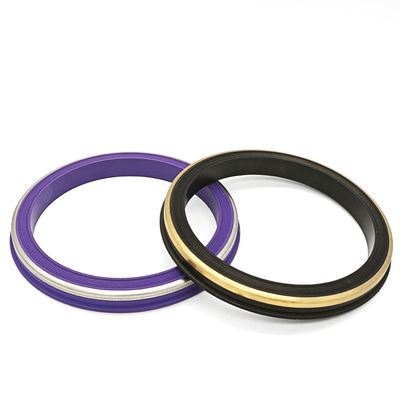

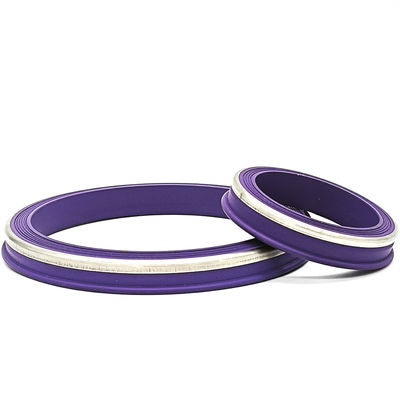

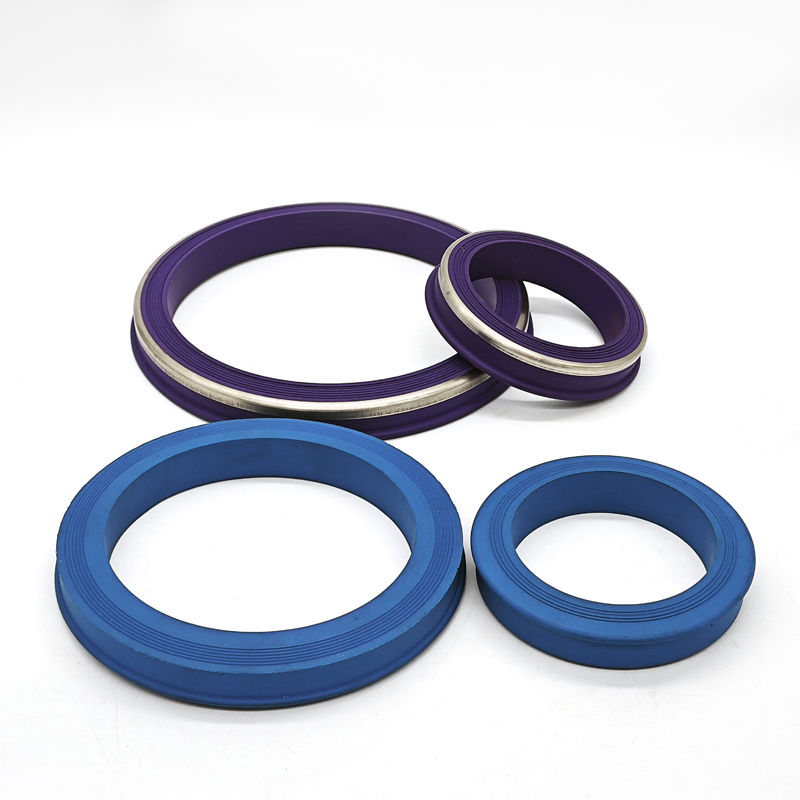

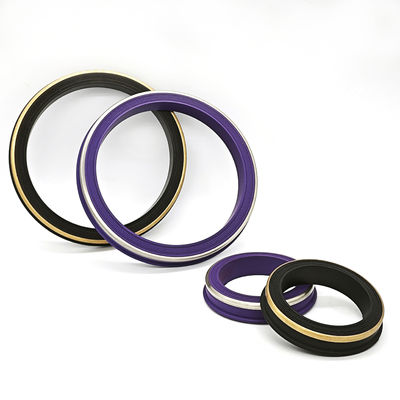

Construction : caoutchouc seul, caoutchouc avec un renfort en laiton spécifié, ou caoutchouc avec un renfort en acier inoxydable spécifié. Confirmez le profil du renfort et l'arrangement collé ou séparé.

Référence du catalogue de dureté du caoutchouc : 80-85 Shore A. Convenez de la cible, de la tolérance et de la qualité du composé pour le joint commandé.

Joint de remplacement Figure 1502 : faites correspondre un nouvel échantillon au dessin

Lors de la fourniture d'un échantillon pour remplacement, indiquez s'il est neuf ou usagé. Un joint usé peut être étiré, gonflé ou comprimé de manière permanente et ne doit pas définir à lui seul les dimensions de production. Fournissez le dessin approuvé ou la référence de la poche de joint à côté de l'échantillon.

Conservez chaque taille et arrangement de renfort séparément identifiés. Inspectez la poche de l'union et suivez la procédure d'assemblage du fabricant de l'équipement. La couleur n'établit pas la capacité du composé ou de la pression.

Shanghai Qinuo Industry Co., Ltd fournit des joints de remplacement pour champs pétrolifères sous les marques Royal Way et SHQN. Les demandes de joints pour union à marteau peuvent être discutées à partir de la référence exacte de l'union et du dessin du joint.

Qinuo fournit des pièces en caoutchouc, en plastique et usinées pour des applications industrielles. Pour les joints d'union à marteau, convenez des dimensions du profil, de la qualité du composé et des exigences d'inspection.

Confirmez l'outillage, la quantité commandée, la disponibilité de production et l'expédition avec le devis. Conservez chaque référence d'union, taille nominale et composé séparément identifiés dans l'emballage.

Nous exploitons un système de gestion de la qualité ISO 9001. Convenez de la révision du dessin et des exigences d'inspection des matériaux et des dimensions avec la commande. Incluez la révision du dessin du joint approuvé, la qualité du composé, la dureté cible et la tolérance, les dimensions finies et les exigences de qualification spécifiques au service.
