Bagues d'étanchéité pour raccords à marteau personnalisés — Dessin et approbation d'échantillon spécifiques à la taille
Affichage du produit

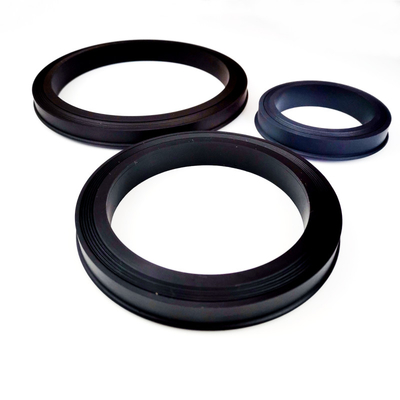

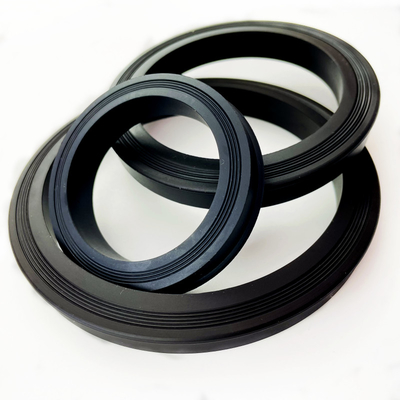

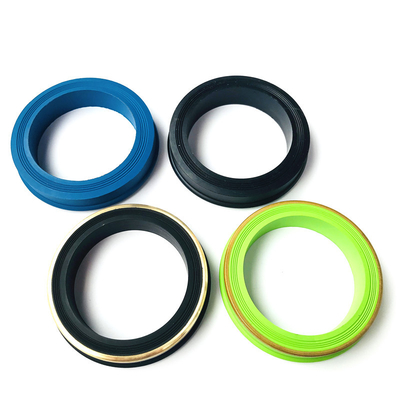

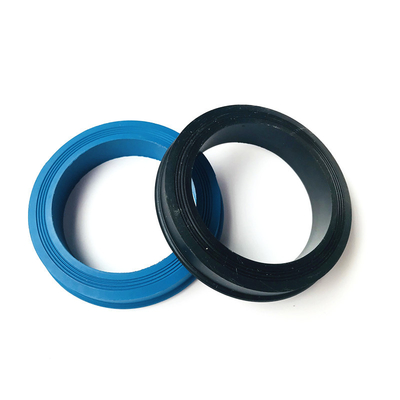

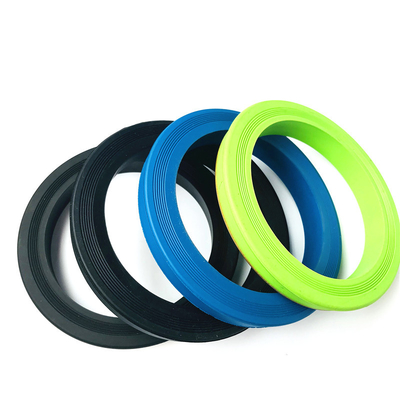

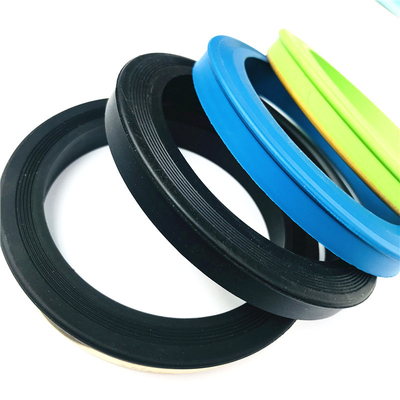

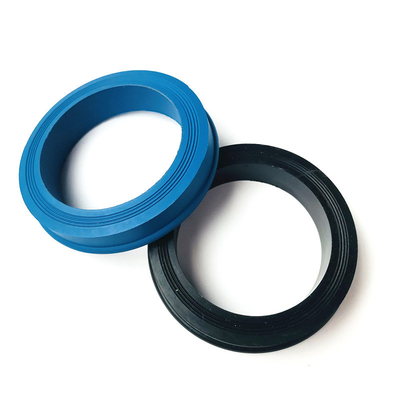

Joints de raccords à marteau sont utilisés dans les connexions entre les flexibles ou tuyaux utilisés dans l'industrie du forage pétrolier. Le joint assure une connexion étanche aux fluides essentielle au sein du matériel de raccord. Les raccords à marteau se composent d'une extrémité filetée, d'une extrémité écrou et d'un écrou à marteau qui, une fois serrés, scellent l'ensemble à l'aide d'un joint élastomère. Le joint est muni d'une lèvre pour l'empêcher de tomber lorsqu'il est inversé. Certains profils tels que Fig 1502, Fig 602, Fig 1002, Fig 607 etc. nécessitent un joint à lèvre pour raccord à marteau ou un joint torique en fonction de la taille du raccord à marteau. Nous produisons2",3" et 4"des joints de raccords à marteau enNitrile pour service standardet en FKM ouqualifié pour le service acide. En plus des joints en caoutchouc moulé standard, nous proposons ces joints avec unebague anti-extrusion en laiton ou en acier inoxydable.
Caractéristique :
1. Résistance à l'huile
2. Limites de température selon le composé NBR sélectionné et l'exposition
3. Résistance chimique
4. Durable
5. Étanche
6. Qualification pour service gaz selon le composé exact et les conditions de fonctionnement
7. Ajustement d'étanchéité au dessin approuvé du raccord et aux exigences d'installation
Application :
1. Pétrole et gaz : Utilisé intensivement dans les opérations de forage, de fracturation et de production. Ils connectent les conduites de circulation, les conduites de étranglement et de sécurité, et d'autres conduites à haute pression.
2. Industriel : Également présent dans les industries où le transfert de fluides à haute pression est nécessaire, telles que les usines chimiques et les opérations minières.
3. Pompe/Cylindre/Vanne
Type et taille disponibles
1'' 1502, Buna/FKM/HSN
1-1/2'' 1502, Buna/FKM/HSN
2'' 607, bague d'étanchéité style Guiberson

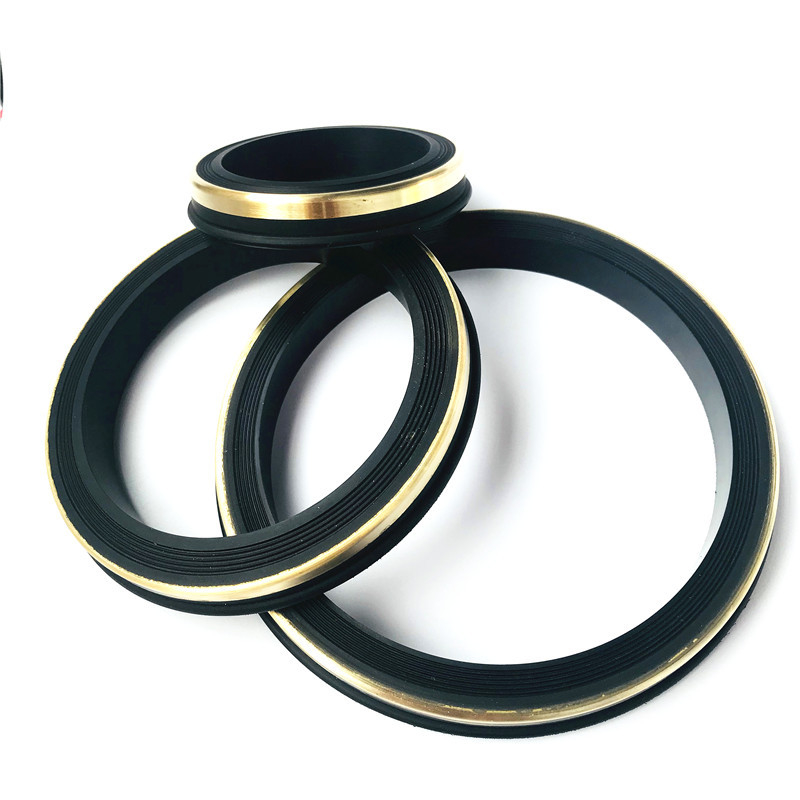

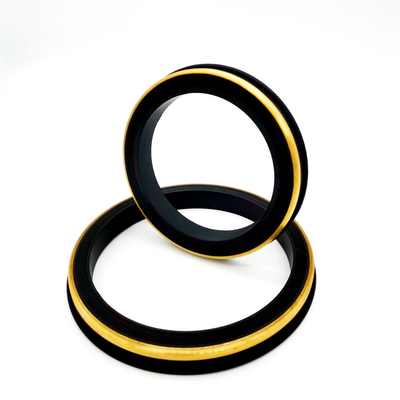

2'' 602/1002/1502, Buna/FKM/HSN (renfort laiton/inox)
3'' 602/1002/1502, Buna/FKM/HSN (renfort laiton/inox)
4'' 602/1002/1502, Buna/FKM/HSN (renfort laiton/inox)
2'' FIG 206, Buna/FKM/HSN
3'' FIG 206, Buna/FKM/HSN
4'' FIG 206, Buna/FKM/HSN
Introduction des matériaux
Les remplacements de joints de raccords personnalisés nécessitent un profil approuvé pour chaque fabricant, figure et taille nominale. Sélectionnez les qualités NBR, HNBR ou FKM pour le fluide et le service indiqués ; le PTFE est une construction thermoplastique distincte. Un échantillon dimensionnel aide à identifier la géométrie mais n'établit pas l'identité du composé ni la qualification de service.
| Nom du matériau |
Plage de température |
Avantage |
Inconvénient |
| NBR |
Température NBR selon le composé sélectionné
Confirmer l'exposition continue et maximale |
1. Actuellement le caoutchouc le plus utilisé dans l'industrie des joints
2. Excellent équilibre entre bonnes propriétés mécaniques, propriétés d'usure et résistance chimique
3. Résistance à la plupart des huiles et graisses minérales |
ne pas utiliser avec les fluides de frein à base de glycol et les acides forts |
| HNBR (Nitrile hydrogéné) |
Température HNBR selon le composé sélectionné
Confirmer les exigences du fluide et de l'équipement |
1. Résistance chimique
2. Plage de température plus large que le nitrile standard
3. Matériau à haute résistance qui résiste à l'extrusion, à l'abrasion et à l'usure
4. Convient à l'eau et à la vapeur selon le composé et l'exposition
5. La qualification pour service acide nécessite une qualification spécifique au composé
6. Couramment utilisé avec les huiles pétrolières et le CO2 |
ne pas utiliser avec les hydrocarbures chlorés, les solvants polaires ou les acides forts |
| FKM (Fluorocarbone) |
Température FKM selon le composé sélectionné
Confirmer les exigences du fluide et de l'équipement |
1. Excellente résistance aux températures élevées, aux huiles et à l'essence
2. Bonne résistance chimique, y compris aux réfrigérants (R12)
3. Les excellentes propriétés mécaniques sont conservées sur une large plage de température
4. L'exposition à l'ammoniac nécessite une révision de la qualité FKM exacte
|
Examiner les hydrocarbures aromatiques, les solvants polaires et le solvant spécifié par rapport au composé FKM exact |
| PTFE (Polytétrafluoroéthylène) |
Température PTFE selon la qualité et la conception du joint
Examen séparé de la construction thermoplastique |
Compatibilité chimique selon la qualité PTFE, la formulation du fluide et la température |
|
Introduction de l'entreprise et de l'usine
Shangahi Qinuo Industry Co., Ltd a été créée en 2013 dans la zone de libre-échange de Shanghai. Nous sommes une entreprise nouvelle et de haute technologie intégrant la R&D, la production et la vente. Depuis sa création, nous adhérons au concept « La qualité pour la survie, l'innovation concourt au développement », développement et innovation continus, nous avons acquis une bonne réputation au pays et à l'étranger, Qinuo a une marque nommée « SHQN® ».
Qinuo fournit des services professionnels de conception et de production de pièces en caoutchouc, de pièces en plastique et de pièces usinées, les produits sont principalement utilisés dans l'industrie pétrolière et gazière, les automobiles, les appareils électroménagers, les équipements mécaniques, etc. Nous avons une équipe professionnelle de production et de vente, « Haute qualité, haut professionnalisme, haute efficacité » sont les principes de notre travail.
Sous Shanghai Qinuo,nous avons deux usines en propriété exclusive dans la ville de Nantong, à seulement une heure de route de l'aéroport de Pudong à Shanghai ou du port maritime de Shanghai pour assurer une livraison rapide,nous avons plus de 30 machines de vulcanisation du caoutchouc et équipements connexes, afin que Qinuo puisse produire plus de 20 types d'anneaux en caoutchouc ou d'autres produits en caoutchouc ensemble pour répondre aux demandes de nos clients, notre capacité de traitement mensuelle de caoutchouc peut atteindre jusqu'à 20 tonnes (environ 40 000 livres) ou plus. Et Qinuo continue de croître rapidement.
Nous adoptons un système complet de gestion de la qualité basé sur la normeISO9001, nos produits sont principalement exportés vers lesÉtats-Unis, Canada, la Grande-Bretagne, l'Allemagne, la Finlande, l'Australie, plus de 100 pays à travers le monde. Qinuo souhaite sincèrement coopérer avec vous.
FAQ
Q1. Êtes-vous une usine ou une société commerciale ?
Nous avons deux usines en propriété exclusive dans la ville de Nantong, à seulement une heure de route de l'aéroport de Pudong à Shanghai ou du port maritime de Shanghai pour assurer une livraison rapide.
Q2. Quelle est votre politique d'échantillonnage ?
Nous pouvons fournir l'échantillon si nous avons des pièces prêtes en stock, mais les pièces personnalisées doivent payer les frais de moule.
Q3. Pouvez-vous produire selon les échantillons ou les dessins ?
Oui, nous pouvons produire selon vos échantillons ou dessins techniques. Nous pouvons construire les moules et les fixations.
Q4. Quel est votre délai de livraison ?
Si les marchandises sont en stock, il s'agit généralement de 5 à 7 jours ouvrables après réception de votre paiement. Environ 7 à 15 jours ouvrables si nous avons un moule ou 21 à 30 jours ouvrables sans moule. Le délai de livraison spécifique dépend des articles et de la quantité de votre commande.
Q5.Quelles sont vos conditions de paiement ?
Pour les échantillons et les petites commandes, 100% T/T ou Paypal. Pour les commandes en gros, T/T 30% comme dépôt, et 70% avant la livraison. Nous vous montrerons les photos des produits et des emballages avant que vous ne payiez le solde.
Q6. Pourquoi choisir de coopérer avec vous ? Quel est votre avantage ?
1). Point fort : Nous avons notre propre usine, nous pouvons donc garantir une haute qualité à un prix raisonnable et avantageux 2). Nous pouvons vous offrir un bon service après-vente, une livraison rapide. 3). Nous pouvons fournir différentes tailles et couleurs selon les exigences des clients. 4). Après des tests prolongés, la qualité s'est avérée excellente. 5). Conception de produit mise à jour. 6). Processus de fabrication avancé, normes mondiales composites. 7). Nous gagnons par la haute qualité et avons ensuite une relation commerciale à long terme.
Q7. Comment faites-vous de notre entreprise une relation à long terme et de bonne qualité ?
1). Nous maintenons une bonne qualité et un prix compétitif pour garantir les avantages de nos clients ; 2). Nous respectons chaque client comme notre ami et nous faisons sincèrement des affaires et nous nous lions d'amitié avec eux, peu importe d'où ils viennent. Nos pièces pour le pétrole et le gaz sont diverses et étendues, donc s'il n'y a pas d'article dont vous avez besoin, nous vous encourageons à nous envoyer le dessin ou les échantillons.
Donc, si vous avez des questions sur les pièces en plastique et en caoutchouc, veuillez nous contacter ! Au plaisir de coopérer avec vous !
Commandes de joints multi-tailles personnalisées : Contrôler la révision du dessin pour chaque pièce
Pour chaque remplacement, fournissez le fabricant du raccord, la figure, la taille nominale et la référence de la pièce d'origine. Incluez un dessin coté avec les diamètres du joint, la géométrie de la section ou de la lèvre, la hauteur axiale et les tolérances.
Identifiez la construction en caoutchouc seul, avec support en laiton ou avec support en acier inoxydable et le composé sélectionné. Confirmez la valeur de dureté, l'échelle de test, la formulation du fluide, la température et le cycle de pression. L'ancienne plage de 80-90D nécessite une confirmation pour la qualité fournie.
Approuvez l'inspection de l'échantillon, l'acceptation de l'ajustement et la révision du dessin approuvé avant la production. Conservez les différentes tailles et composés comme lignes de commande séparées avec des étiquettes de pièces. Les indices de connexion complets et la qualification pour service acide nécessitent des informations spécifiques à l'équipement et au composé.
