Joint de remplacement pour union à marteau Royal Way — Examen complet de la pression de connexion
Présentation du produit

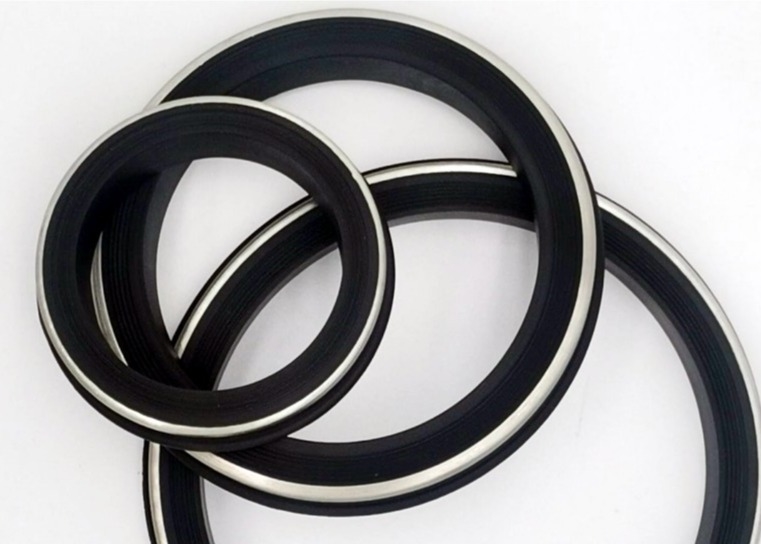

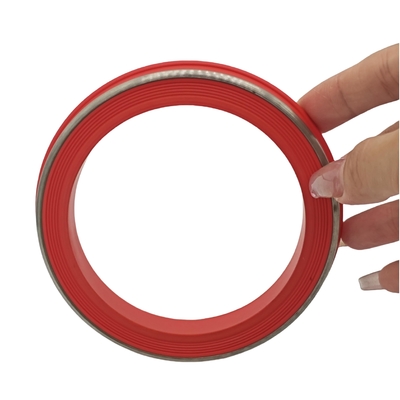

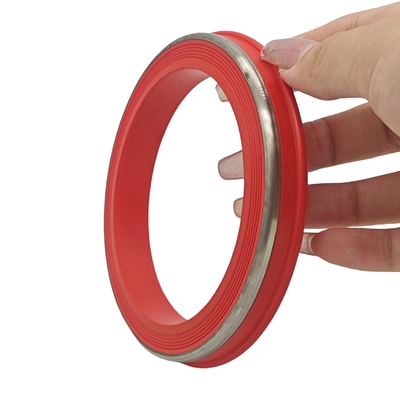

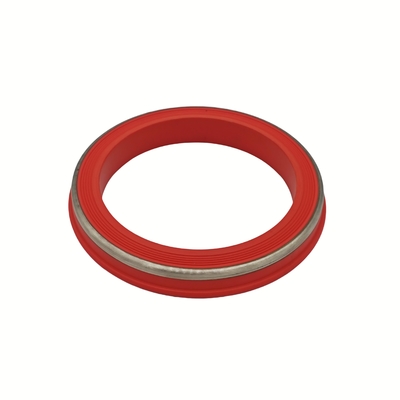

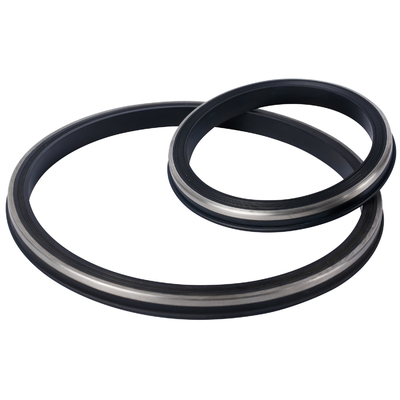

Joints d'union à marteau sont utilisés dans les raccords entre les flexibles ou les tuyaux utilisés dans l'industrie du forage pétrolier. Le joint assure une connexion étanche critique au sein du matériel d'union. Les unions à marteau se composent d'une extrémité filetée, d'une extrémité écrou et d'un écrou à marteau qui, une fois serrés, scellent l'ensemble avec l'aide d'un joint élastomère. Le joint est à lèvre pour l'empêcher de tomber lorsqu'il est inversé. Certains profils tels que Fig 1502, Fig 602, Fig 1002, Fig 607 etc. nécessitent un joint à lèvre pour union à marteau ou un joint torique, en fonction de la taille de l'union à marteau. Nous produisons2",3", et 4" Joints d'union à marteau en Nitrile pour service standard et en FKM ou qualifié HNBR pour service acide. En plus des joints en caoutchouc moulé standard, nous proposons ces joints avec un anneau anti-extrusion en laiton ou en acier inoxydable.
Caractéristique :
1. Résistance à l'huile
2. Limites de température selon le composé NBR sélectionné et l'exposition
3. Résistance chimique
4. Durable
5. Étanche
6. Qualification pour service gaz selon le composé exact et les conditions de fonctionnement
7. Ajustement d'étanchéité au dessin d'union approuvé et aux exigences d'installation
Application :
1. Pétrole et gaz : Utilisé intensivement dans les opérations de forage, de fracturation et de production. Ils connectent les conduites de flux, les conduites de étranglement et de sécurité, et d'autres conduites à haute pression.
2. Industriel : Également présent dans les industries où le transfert de fluides à haute pression est nécessaire, telles que les usines chimiques et les opérations minières.
3. Pompe/Cylindre/Vanne
Type et taille disponibles
1'' 1502, Buna/FKM/HSN
1-1/2'' 1502, Buna/FKM/HSN
2'' 607, bague d'étanchéité style Guiberson
2'' 602/1002/1502, Buna/FKM/HSN (renfort laiton/inox)
3'' 602/1002/1502, Buna/FKM/HSN (renfort laiton/inox)
4'' 602/1002/1502, Buna/FKM/HSN (renfort laiton/inox)
2'' FIG 206, Buna/FKM/HSN
3'' FIG 206, Buna/FKM/HSN
4'' FIG 206, Buna/FKM/HSN
Introduction des matériaux
Sélectionnez les joints de remplacement NBR, HNBR ou FKM selon la figure d'union exacte, le fabricant et les spécifications de service. Le PTFE est un thermoplastique nécessitant son propre examen de construction. Une référence de 15 000 psi décrit une exigence d'équipement identifiée, pas une classification universelle pour tous les joints listés.
| Nom du matériau |
Plage de température |
Avantage |
Inconvénient |
| NBR |
Température NBR selon le composé sélectionné
Confirmer l'exposition continue et de pointe |
1. Actuellement le caoutchouc le plus largement utilisé dans l'industrie des joints
2. Équilibre exceptionnel de bonnes propriétés mécaniques, d'usure et de résistance chimique
3. Résistance à la plupart des huiles minérales et graisses |
ne pas utiliser avec les fluides de frein à base de glycol et les acides forts |
| HNBR (Nitrile hydrogéné) |
Température HNBR selon le composé sélectionné
Confirmer les exigences de fluide et d'équipement |
1. Résistance chimique
2. Plage de température plus large que le nitrile standard
3. Matériau à haute résistance qui résiste à l'extrusion, à l'abrasion et à l'usure
4. Convient à l'eau et à la vapeur selon le composé et l'exposition
5. La qualification pour service acide nécessite une qualification spécifique au composé
6. Couramment utilisé avec les huiles pétrolières et le CO2 |
ne pas utiliser avec les hydrocarbures chlorés, les solvants polaires ou les acides forts |
| FKM (Fluorocarbone) |
Température FKM selon le composé sélectionné
Confirmer les exigences de fluide et d'équipement |
1. Excellente résistance aux températures élevées, aux produits pétroliers et à l'essence
2. Bonne résistance chimique, y compris aux réfrigérants (R12)
3. Les excellentes propriétés mécaniques sont conservées sur une large plage de température
4. L'exposition à l'ammoniac nécessite un examen du grade FKM exact
|
Examiner les hydrocarbures aromatiques, les solvants polaires et le solvant spécifié par rapport au composé FKM exact |
| PTFE (Polytétrafluoroéthylène) |
Température PTFE selon le grade et la conception du joint
Examen séparé de la construction thermoplastique |
Compatibilité chimique par grade PTFE, formulation de fluide et température |
|
Introduction de l'entreprise et de l'usine
Shangahi Qinuo Industry Co., Ltd a été créée en 2013 dans la zone de libre-échange de Shanghai. Nous sommes une entreprise nouvelle et de haute technologie intégrant la R&D, la production et la vente. Depuis sa création, nous adhérons au concept « La qualité pour la survie, l'innovation concourt au développement », développement et innovation continus, nous avons acquis une bonne réputation au pays et à l'étranger, Qinuo a un nom de marque « SHQN® ».
Qinuo fournit des services professionnels de conception et de production de pièces en caoutchouc, de pièces en plastique et de pièces usinées. Les produits sont principalement utilisés dans l'industrie pétrolière et gazière, les automobiles, les appareils électroménagers, les équipements mécaniques, etc. Nous avons une équipe professionnelle de production et de vente, « Haute qualité, haut professionnalisme, haute efficacité » sont les principes de notre travail.
Sous Shanghai Qinuo, nous avons deux usines en propriété exclusive à Nantong City, à seulement une heure de route de l'aéroport de Pudong à Shanghai ou du port maritime de Shanghai pour assurer une livraison rapide, nous avons plus de 30 machines de vulcanisation du caoutchouc et équipements associés, afin que Qinuo puisse produire plus de 20 types d'anneaux en caoutchouc ou d'autres produits en caoutchouc ensemble pour répondre aux demandes de nos clients, notre capacité de traitement mensuelle de caoutchouc peut atteindre 20 tonnes (environ 40 000 livres) ou plus. Et Qinuo continue de croître rapidement.
Nous adoptons un système de gestion de la qualité complet basé sur la norme ISO9001, nos produits sont principalement exportés vers les États-Unis, Canada, la Grande-Bretagne, l'Allemagne, la Finlande, l'Australie, plus de 100 pays à travers le monde. Qinuo souhaite sincèrement coopérer avec vous.
FAQ
Q1. Êtes-vous une usine ou une société commerciale ?
Nous avons deux usines en propriété exclusive à Nantong City, à seulement une heure de route de l'aéroport de Pudong à Shanghai ou du port maritime de Shanghai pour assurer une livraison rapide.
Q2. Quelle est votre politique d'échantillonnage ?
Nous pouvons fournir l'échantillon si nous avons des pièces prêtes en stock, mais les pièces personnalisées doivent payer les frais de moule.
Q3. Pouvez-vous produire selon les échantillons ou les dessins ?
Oui, nous pouvons produire selon vos échantillons ou dessins techniques. Nous pouvons construire les moules et les fixations.
Q4. Quel est votre délai de livraison ?
Si les marchandises sont en stock, généralement 5-7 jours ouvrables après réception de votre paiement. Environ 7-15 jours ouvrables si nous avons un moule ou 21-30 jours ouvrables sans moule. Le délai de livraison spécifique dépend des articles et de la quantité de votre commande.
Q5.Quelles sont vos conditions de paiement ?
Pour les échantillons et les petites commandes, 100% T/T ou Paypal. Pour les commandes en gros, T/T 30% comme dépôt, et 70% avant la livraison. Nous vous montrerons les photos des produits et des emballages avant que vous ne payiez le solde.
Q6. Pourquoi choisir de coopérer avec vous ? Quel est votre avantage ?
1). Point fort : Nous avons notre propre usine, nous pouvons donc garantir une haute qualité à un prix raisonnable et avantageux 2). Nous pouvons vous offrir un bon service après-vente, une livraison rapide. 3). Nous pouvons fournir diverses tailles et couleurs selon les exigences des clients. 4). Après des tests prolongés, la qualité s'est avérée excellente. 5). Conception de produit mise à jour. 6). Processus de fabrication avancé, normes mondiales composites. 7). Nous gagnons par la haute qualité et avons ensuite une relation commerciale à long terme.
Q7. Comment faites-vous de notre entreprise une relation à long terme et de bonne qualité ?
1). Nous maintenons une bonne qualité et un prix compétitif pour assurer les avantages de nos clients ; 2). Nous respectons chaque client comme notre ami et nous faisons sincèrement des affaires et nous nous lions d'amitié avec eux, peu importe d'où ils viennent. Nos pièces pour le pétrole et le gaz sont diverses et étendues, donc s'il n'y a pas d'article dont vous avez besoin, nous vous encourageons à nous envoyer le dessin ou les échantillons.
Donc, si vous avez des questions sur les pièces en plastique et en caoutchouc, veuillez nous contacter ! Au plaisir de coopérer avec vous !
Commandes de remplacement pour service sous pression : Identifiez l'union complète avant de sélectionner le joint
Fournissez le fabricant de l'union, la figure, la taille nominale, les conditions de service nominales et le dessin du joint d'origine. Identifiez la pression de fonctionnement maximale, les pics transitoires, les cycles de pression, la température et la composition du fluide.
Confirmez le composé sélectionné, l'échelle de dureté, la géométrie de la lèvre ou du joint torique et toute construction de renfort en laiton ou en acier inoxydable. L'ancienne référence de dureté 80-90D nécessite une confirmation pour le grade réellement fourni.
Les exigences de pression et de test de preuve spécifiques à l'équipement doivent être tirées de la spécification de connexion complète. Un joint de remplacement ne peut pas établir une classification de 15 000 psi uniquement par le nom du matériau. Les conditions de gaz acide et de décompression nécessitent une qualification spécifique au composé.
