Bague d'étanchéité à lèvre en nitrile NBR pour raccord à marteau Fig 1502 — Sélection du profil de remplacement
Affichage du produit

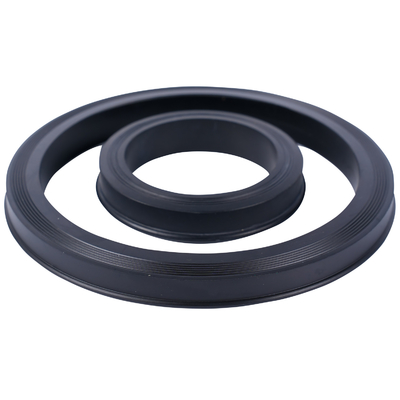

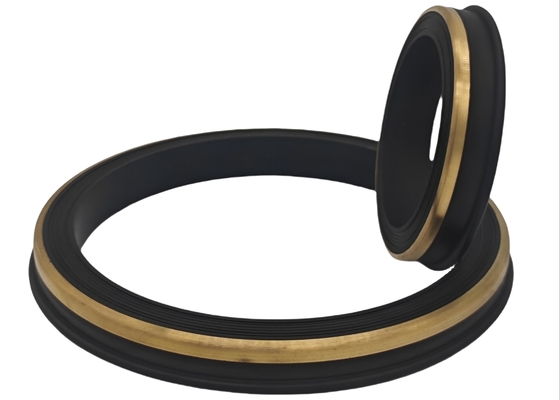

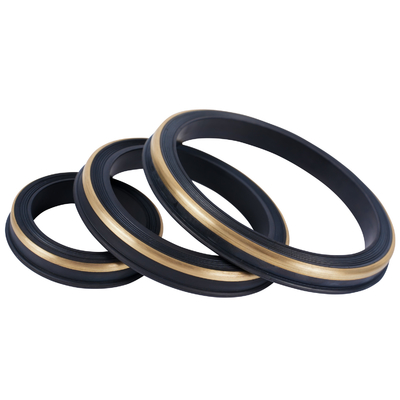

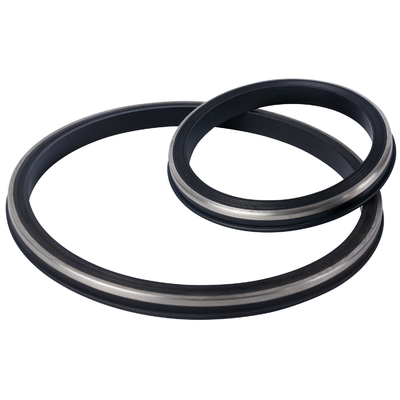

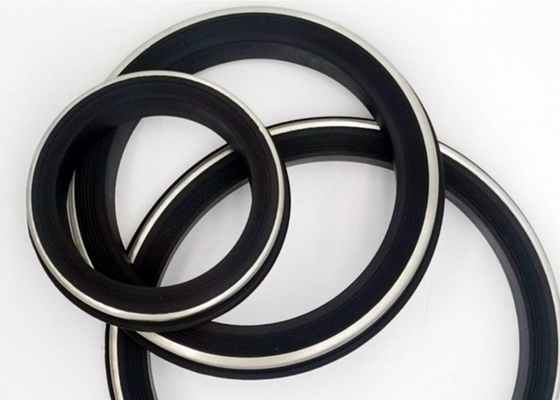

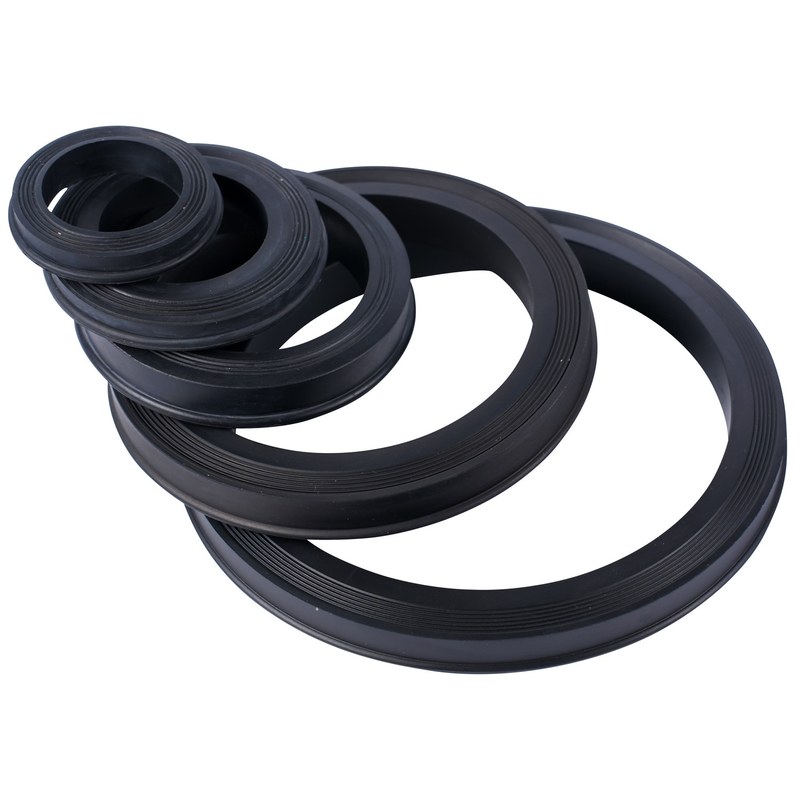

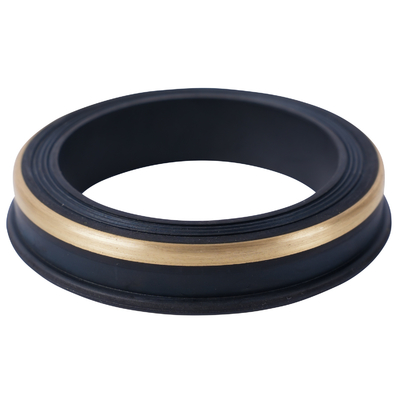

Bagues d'étanchéité pour raccords à marteau sont utilisées dans les connexions entre les flexibles ou les tuyaux utilisés dans l'industrie du forage pétrolier. Le joint assure une connexion étanche aux fluides essentielle au sein du raccord. Les raccords à marteau se composent d'une extrémité filetée, d'une extrémité écrou et d'un écrou à marteau qui, une fois serrés, scellent l'ensemble à l'aide d'un joint élastomère. Le joint est doté d'une lèvre pour l'empêcher de tomber lorsqu'il est inversé. Certains profils tels que Fig 1502, Fig 602, Fig 1002, Fig 607 etc. nécessitent une bague d'étanchéité à lèvre pour raccord à marteau ou un joint torique en fonction de la taille du raccord à marteau. Nous produisons2",3", et 4" des bagues d'étanchéité pour raccords à marteau ennitrile pour service standardet en FKM ouqualité HNBR sous réserve de qualification pour service corrosif. En plus des joints en caoutchouc moulé standard, nous proposons ceux-ci avec unebague anti-extrusion en laiton ou en acier inoxydable.
Caractéristique :
1. Résistance à l'huile
2. Limites de température selon le composé NBR sélectionné et l'exposition
3. Résistance chimique
4. Durable
5. Étanche
6. Qualification pour service gaz selon le composé exact et les conditions de fonctionnement
7. Ajustement d'étanchéité au dessin approuvé du raccord et aux exigences d'installation
Application :
1. Pétrole et gaz : Utilisé intensivement dans les opérations de forage, de fracturation et de production. Ils connectent les conduites de circulation, les conduites de étranglement et de sécurité, et d'autres conduites à haute pression.
2. Industriel : Également présent dans les industries où le transfert de fluides à haute pression est nécessaire, telles que les usines chimiques et les opérations minières.
3. Pompe/Cylindre/Vanne
Type et taille disponibles
1'' 1502, Buna/FKM/HSN
1-1/2'' 1502, Buna/FKM/HSN
2'' 607, bague d'étanchéité style Guiberson
2'' 602/1002/1502, Buna/FKM/HSN (renfort laiton/inox)
3'' 602/1002/1502, Buna/FKM/HSN (renfort laiton/inox)
4'' 602/1002/1502, Buna/FKM/HSN (renfort laiton/inox)
2'' FIG 206, Buna/FKM/HSN
3'' FIG 206, Buna/FKM/HSN
4'' FIG 206, Buna/FKM/HSN
Introduction aux matériaux
Cette liste se concentre sur une bague d'étanchéité à lèvre en nitrile NBR de remplacement pour un raccord Figure 1502 identifié. Faites correspondre le joint au dessin et à la rainure du fabricant d'origine. Les options HNBR, FKM, PTFE et PU présentées dans la gamme nécessitent un examen séparé de la qualité et de la construction ; elles ne remplacent pas automatiquement cette pièce NBR.
| Nom du matériau |
Plage de température |
Avantage |
Inconvénient |
| NBR |
Température NBR selon le composé sélectionné
Confirmer l'exposition continue et maximale |
1. Actuellement le caoutchouc le plus utilisé dans l'industrie des joints
2. Équilibre exceptionnel de bonnes propriétés mécaniques, de résistance à l'usure et de résistance chimique
3. Résistance à la plupart des huiles minérales et graisses |
ne pas utiliser avec les fluides de frein à base de glycol et les acides forts |
| HNBR (Nitrile hydrogéné) |
Température HNBR selon le composé sélectionné
Confirmer les exigences du fluide et de l'équipement |
1. Résistance chimique
2. Plage de température plus large que le nitrile standard
3. Matériau à haute résistance qui résiste à l'extrusion, à l'abrasion et à l'usure
4. Convient à l'eau et à la vapeur selon le composé et l'exposition
5. La qualification pour service corrosif nécessite une qualification spécifique au composé
6. Couramment utilisé avec les huiles de pétrole et le CO2 |
ne pas utiliser avec les hydrocarbures chlorés, les solvants polaires ou les acides forts |
| FKM (Fluorocarbone) |
Température FKM selon le composé sélectionné
Confirmer les exigences du fluide et de l'équipement |
1. Excellente résistance aux températures élevées, aux huiles de pétrole et à l'essence
2. Bonne résistance chimique, y compris aux réfrigérants (R12)
3. Les excellentes propriétés mécaniques sont conservées sur une large plage de température
4. L'exposition à l'ammoniac nécessite un examen de la qualité exacte de FKM
|
Examiner les hydrocarbures aromatiques, les solvants polaires et le solvant spécifié par rapport au composé FKM exact |

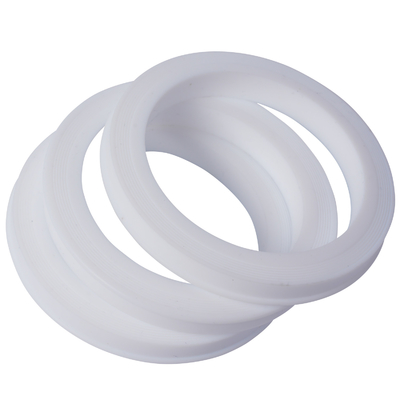

| PTFE (Polytétrafluoroéthylène) |
Température PTFE selon la qualité et la conception du joint
Examen séparé de la construction thermoplastique |
Compatibilité chimique selon la qualité PTFE, la formulation du fluide et la température |
|
Introduction de l'entreprise et de l'usine
Shangahi Qinuo Industry Co., Ltd a été créée en 2013 dans la zone de libre-échange de Shanghai. Nous sommes une entreprise nouvelle et de haute technologie intégrant la R&D, la production et la vente. Depuis sa création, nous adhérons au concept "La qualité pour la survie, l'innovation concourt au développement", développement et innovation continus, nous avons acquis une bonne réputation au pays et à l'étranger, Qinuo a un nom de marque "SHQN®".
Qinuo fournit des services professionnels de conception et de production de pièces en caoutchouc, de pièces en plastique et de pièces usinées, les produits sont principalement utilisés dans l'industrie pétrolière et gazière, les automobiles, les appareils électroménagers, les équipements de machines, etc. Nous avons une équipe professionnelle de production et de vente, "Haute qualité, Haut professionnalisme, Haute efficacité" sont les principes de notre travail.
Sous Shanghai Qinuo,nous avons deux usines en propriété exclusive dans la ville de Nantong, à seulement une heure de route de l'aéroport de Pudong à Shanghai ou du port maritime de Shanghai pour assurer une livraison rapide,nous avons plus de 30 machines de vulcanisation du caoutchouc et équipements connexes, de sorte que Qinuo peut produire plus de 20 types de joints toriques ou d'autres produits en caoutchouc ensemble pour répondre aux demandes de nos clients, notre capacité de traitement mensuelle du caoutchouc peut atteindre 20 tonnes (environ 40 000 livres) ou plus. Et Qinuo continue de croître rapidement.
Nous adoptons un système complet de gestion de la qualité basé sur la normeISO9001, nos produits sont principalement exportés vers lesÉtats-Unis, Canada, la Grande-Bretagne, l'Allemagne, la Finlande, l'Australie, plus de 100 pays à travers le monde. Qinuo souhaite sincèrement coopérer avec vous.
FAQ
Q1. Êtes-vous une usine ou une société commerciale ?
Nous avons deux usines en propriété exclusive dans la ville de Nantong, à seulement une heure de route de l'aéroport de Pudong à Shanghai ou du port maritime de Shanghai pour assurer une livraison rapide.
Q2. Quelle est votre politique d'échantillonnage ?
Nous pouvons fournir l'échantillon si nous avons des pièces prêtes en stock, mais les pièces personnalisées doivent payer les frais de moule.
Q3. Pouvez-vous produire selon les échantillons ou les dessins ?
Oui, nous pouvons produire selon vos échantillons ou dessins techniques. Nous pouvons construire les moules et les fixations.
Q4. Quel est votre délai de livraison ?
Si les marchandises sont en stock, généralement c'est 5-7 jours ouvrables après réception de votre paiement. Environ 7-15 jours ouvrables si nous avons le moule ou 21-30 jours ouvrables sans moule. Le délai de livraison spécifique dépend des articles et de la quantité de votre commande.
Q5.Quelles sont vos conditions de paiement ?
Pour les échantillons et les petites commandes, 100% T/T ou Paypal. Pour les commandes en gros, T/T 30% comme dépôt, et 70% avant la livraison. Nous vous montrerons les photos des produits et des emballages avant que vous ne payiez le solde.
Q6. Pourquoi choisir de coopérer avec vous ? Quel est votre avantage ?
1). Point fort : Nous avons notre propre usine, nous pouvons donc garantir une haute qualité à un prix raisonnable et avantageux 2). Nous pouvons vous offrir un bon service après-vente, une livraison rapide. 3). Nous pouvons fournir différentes tailles et couleurs selon les exigences des clients. 4). Après des tests prolongés, la qualité s'est avérée excellente. 5). Conception de produit mise à jour. 6). Processus de fabrication avancé, normes mondiales composites. 7). Nous gagnons par la haute qualité et avons ensuite une relation commerciale à long terme.
Q7. Comment faites-vous de notre entreprise une relation à long terme et de bonne qualité ?
1). Nous maintenons une bonne qualité et un prix compétitif pour garantir les avantages de nos clients ; 2). Nous respectons chaque client comme notre ami et nous faisons sincèrement des affaires et nous nous lions d'amitié avec eux, peu importe d'où ils viennent. Nos pièces pour le pétrole et le gaz sont diverses et étendues, donc s'il n'y a pas l'article dont vous avez besoin, nous vous encourageons à nous envoyer le dessin ou les échantillons.
Donc, si vous avez des questions sur les pièces en plastique et en caoutchouc, veuillez nous contacter ! Au plaisir de coopérer avec vous !
Commandes de joints à lèvre NBR Fig 1502 : Identifier la rainure et la section de lèvre d'origine
Pour un remplacement de Figure 1502, fournissez le fabricant de l'équipement, la référence de la pièce et la taille nominale du raccord. La référence Weco existante identifie une demande de compatibilité ; l'ajustement doit être confirmé par rapport à l'assemblage réel. Fournissez les diamètres du joint, la hauteur totale, la section de lèvre et les détails de la bague de support à partir du dessin d'origine ou d'un échantillon identifiable.
La géométrie de la lèvre et les surfaces d'appui déterminent comment le joint s'adapte à la rainure du raccord. Inspectez la rainure et le matériel de couplage pour détecter tout dommage avant de monter un remplacement. Spécifiez la construction en caoutchouc seul, avec renfort en laiton ou avec renfort en acier inoxydable exactement comme requis par la conception d'origine. Ne substituez pas un joint torique général ou une autre figure en fonction de la taille nominale seule.
Sélectionnez le composé NBR pour la formulation actuelle du fluide pétrolier ou de forage, le cycle de température et l'exposition au nettoyage. Confirmez la valeur de dureté, l'échelle de test Shore et la tolérance avant de commander. La liste plus large des tailles et des matériaux décrit les demandes sur toute la gamme ; le dessin approuvé de la Figure 1502 définit la pièce fournie. Confirmez les exigences de pression de connexion par rapport à l'ensemble du raccord.
