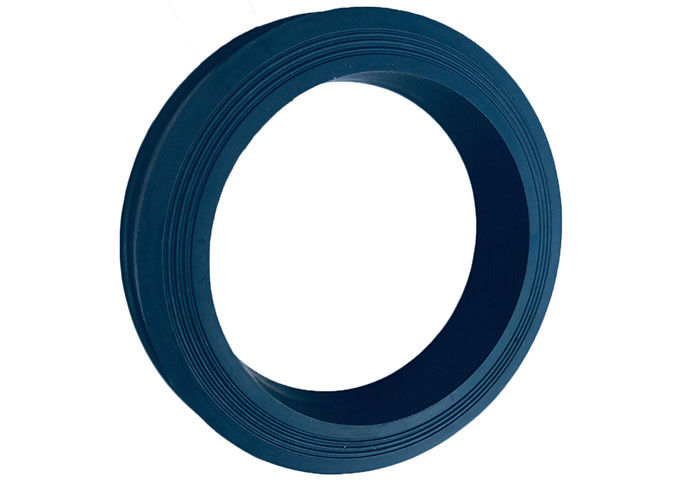

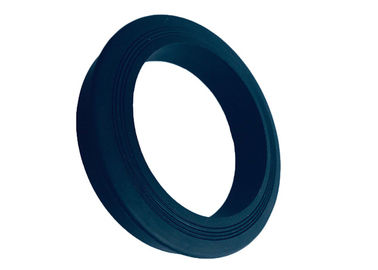

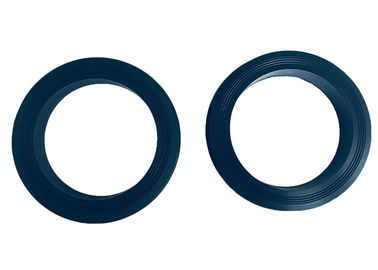

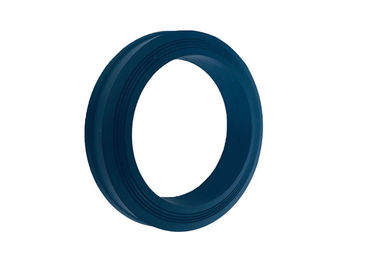

Bagues d'étanchéité pour raccords à marteau FKM pour identification de remplacement
Les joints de raccords à marteau sont des composants essentiels utilisés dans les connexions de flexibles ou de tuyaux dans l'industrie du forage pétrolier. Ces joints assurent une connexion étanche aux fluides au sein du matériel de raccord, ce qui est essentiel pour maintenir l'intégrité du système et prévenir les fuites.
Nos offres de produits actuelles comprennent principalement des joints de raccords compatibles avec les styles FIG1502, FIG1002, FIG602, FIG206 et FIG607. De plus, nous avons la capacité de personnaliser les joints pour d'autres types sur la base d'échantillons fournis ou de dessins d'ingénierie détaillés.
Joint de raccord avec anneau en laiton Joint de raccord avec anneau en acier inoxydable Joint de raccord en caoutchouc
Vérifications des joints de raccords de remplacement : profil de lèvre, support et référence de pièce
Cette liste de joints de raccords FKM couvre les références de diamètre nominal de 2, 3 et 4 pouces et les tailles personnalisées basées sur les dessins. Pour une commande de remplacement, identifiez le fabricant du raccord, la figure, le numéro de pièce d'origine et les dimensions de la rainure du joint. Les références des modèles FIG 602, 1002 et 1502 n'établissent pas que les joints de différents fabricants sont interchangeables.
Comparez la lèvre d'étanchéité, la hauteur totale, les diamètres intérieur et extérieur, et la disposition du support avec une référence ou un dessin non usé. Les photos existantes illustrent des options avec support en laiton, en acier inoxydable et sans support ; spécifiez l'arrangement exact requis par le raccord d'origine. Un échantillon usé peut aider à identifier la pièce mais ne doit pas être la seule référence d'acceptation dimensionnelle.
Avant l'installation, inspectez la rainure et les surfaces de contact pour détecter tout dommage et retirez les résidus à l'aide d'une méthode compatible avec le composé sélectionné. Confirmez les exigences d'assemblage et de test auprès du fabricant de l'équipement. Le remplacement de l'anneau ne restaure pas le matériel de raccord usé ni n'augmente la pression nominale de l'assemblage.
Pour commander, indiquez la qualité et la dureté du FKM, la composition du fluide, la température continue et de pointe, les cycles de pression et la quantité par référence de pièce. Les services H2S et de décompression de gaz nécessitent une qualification pour le composé exact et les conditions d'exposition. Le tableau des matériaux ci-dessous est un guide de sélection général ; ses plages de température ne sont pas des limites de fonctionnement certifiées pour ce joint.
Introduction aux matériaux
|
Matériau
|
Plage de température
|
Considérations de sélection
|
|
Nitrile
|
-40ºC à 120ºC
-40ºF à 248ºF
|
1. Actuellement le caoutchouc le plus largement utilisé dans l'industrie des joints
2. Équilibre exceptionnel de bonnes propriétés mécaniques, de résistance à l'usure et de résistance chimique
3. Résistance à la plupart des huiles minérales et graisses
HNBR
-40ºC à 160ºC
|
|
-40ºF à 320ºF
|
1. Résistance chimique
2. Plage de température plus large que le nitrile standard
|
3. Matériau à haute résistance qui résiste à l'extrusion, à l'abrasion et à l'usure
4. La compatibilité avec l'eau et la vapeur dépend du grade du composé et des conditions d'exposition
5. Le service H2S nécessite une qualification spécifique au composé pour la concentration, la pression et la température indiquées
6. Couramment utilisé avec les huiles de pétrole et le CO2
FKM-26ºC à 230ºC
-15ºF à 446ºF
|
|
1. Excellente résistance aux températures élevées, au pétrole et à l'essence
|
2. Confirmer la compatibilité avec chaque produit chimique ou réfrigérant et le grade FKM sélectionné
3. Les propriétés mécaniques et le taux de compression dépendent de la formulation et de la température
|
4. Le service à l'ammoniac nécessite une confirmation de compatibilité spécifique au composé ; ne pas supposer une compatibilité FKM généralePTFE
Les limites de température dépendent du grade de PTFE et de la conception complète du joint
Large résistance chimique ; confirmer le grade de PTFE, le fluide et la conception du joint
PU
|
| -54°C à 105°C |
-65°F à 220°F
|
1. Élastomère thermoplastique avec une résistance à la traction, une ténacité et une résistance à l'usure plus élevées
|
|
2. Excellente combinaison de dureté et d'élasticité |
3. La flexibilité à basse température dépend du grade de PU
4. L'utilisation hydraulique nécessite un grade de PU et une conception de joint assortis ; cela n'établit pas une pression nominale pour ce joint de raccord
|
