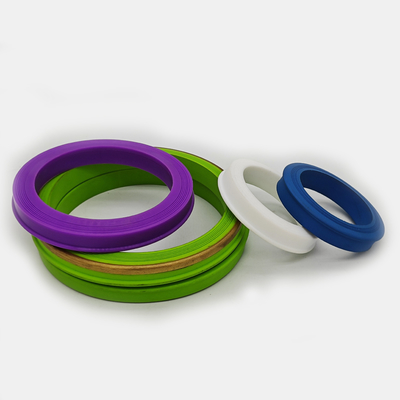

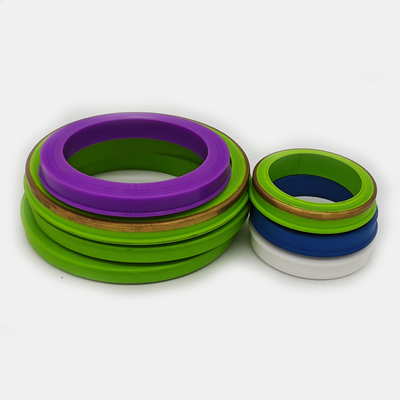

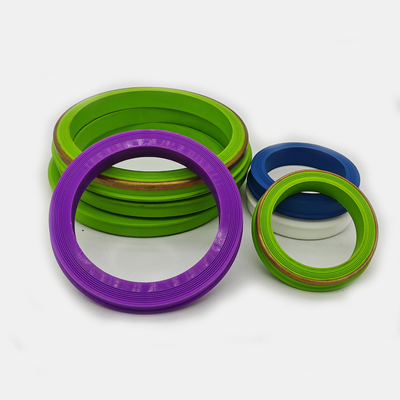

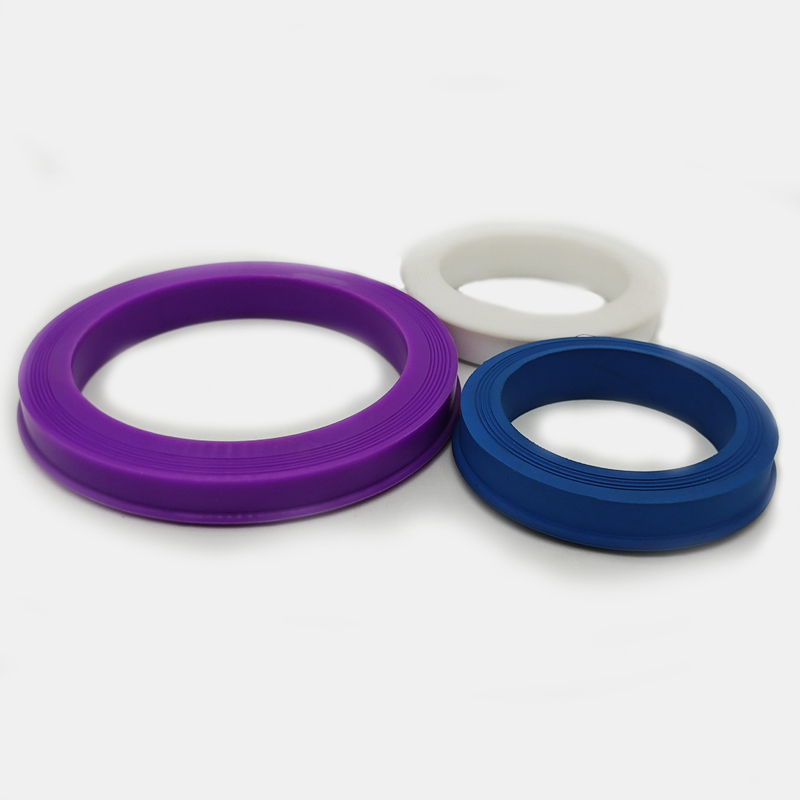

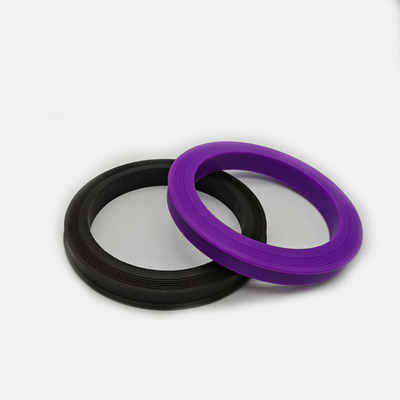

Flexible et résistant à l'usure FKM NBR HNBR Hammer Union Seal pour des connexions sécurisées

Demandé de -40°C à 120°C ; confirmer le composé NBR sélectionné

Confirmer les températures continues et transitoires

1. Spécifier le grade du composé et la dureté nominale

2. Examiner les exigences mécaniques, d'usure et de déformation permanente par compression

3. Vérifier la formulation exacte de l'huile ou de la graisse

Demandé de -40°C à 160°C ; confirmer le composé HNBR sélectionné

Confirmer la durée d'exposition et le cyclage de température

1. Composé nitrile hydrogéné sélectionné pour le service réel

2. Confirmer les limites de température spécifiques au composé

3. Convenir des exigences d'acceptation pour l'extrusion, l'abrasion et l'usure

4. L'exposition à l'eau et à la vapeur nécessite un examen spécifique au composéavec la température réelle, la pression et la durée d'exposition

5. Le gaz acide nécessite des conditions H2S définies et des tests de qualification

6. Spécifier la composition de l'huile et les conditions d'exposition au CO2

Demandé de -26°C à 230°C ; confirmer le composé FKM sélectionné

Confirmer la flexibilité à basse température et la limite de service supérieure

1. Spécifier la composition de l'huile ou du carburant et la température d'exposition

2. Examiner les produits chimiques par rapport au composé FKM exact

3. Inclure les exigences de vieillissement en extérieur lorsque applicable

1. Les performances à basse température dépendent du grade du composé

2. Le gaz acide, les amines, l'eau chaude et la vapeur nécessitent un examen de compatibilité spécifique

Définir le grade PTFE et la construction du composant pour la température de service

Ne pas appliquer une plage de température générique au joint complet

1. Examiner l'exposition chimique pour le grade PTFE spécifié

2. Confirmer le profil, la finition de surface et le jeu d'accouplement

3. Inclure les exigences de fluage et de déformation

4. Qualifier la température et la pression dans l'assemblage

1'' 1502, Buna/FKM/HSN

1-1/2'' 1502, Buna/FKM/HSN

Bague d'étanchéité 2'' 607

2'' 602/1002/1502, Buna/FKM/HSN (support laiton/acier inoxydable)

3'' 602/1002/1502, Buna/FKM/HSN (support laiton/acier inoxydable)

4'' 602/1002/1502, Buna/FKM/HSN (support laiton/acier inoxydable)

2'' FIG 206 — confirmer les dimensions du joint torique et la référence du tiret

3'' FIG 206 — confirmer les dimensions du joint torique et la référence du tiret

4'' FIG 206 — confirmer les dimensions du joint torique et la référence du tiret
