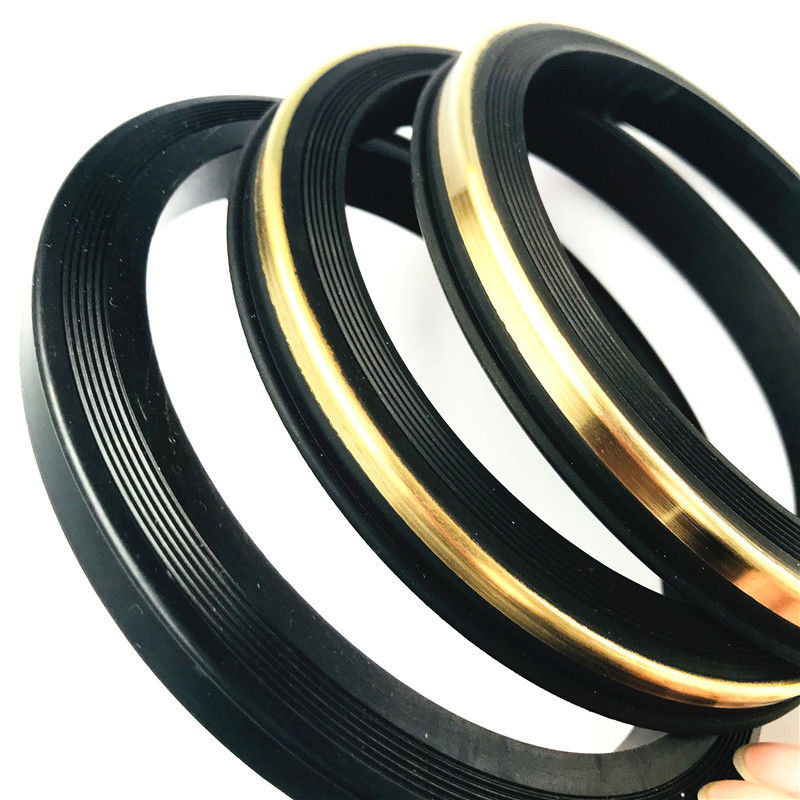

Figure 602, 1002 et 1502 Joints de raccords à marteau — Commandes de matériaux et de bagues de support
Présentation du produit
Les joints de raccords à marteau sont utilisés dans les connexions entre les flexibles ou les tuyaux utilisés dans l'industrie du forage pétrolier. Le joint assure une connexion étanche critique au sein du matériel de raccord.
Les raccords à marteau se composent d'une extrémité filetée, d'une extrémité d'écrou et d'un écrou à marteau qui, une fois serrés, scellent l'ensemble avec l'aide d'un joint élastomère. Le joint est à lèvre pour l'empêcher de tomber lorsqu'il est inversé.
Présentation des matériaux
Le NBR, le HNBR et le FKM sont des alternatives d'élastomères sélectionnées par grade. Le PTFE est un thermoplastique nécessitant une revue de conception de joint séparée. Pour chaque demande de Figure 602, 1002 ou 1502, approuvez le composé exact et la construction de support en laiton ou en acier inoxydable par rapport au dessin du raccord.
| Matériau |
Plage de température |
Avantage |
Déficiences |
| NBR (Nitrile, Buna-N) |
Température continue et de pointe du NBR par grade approuvé
Confirmer le fluide et l'exposition à la température réels
|
1. Actuellement le caoutchouc le plus utilisé dans l'industrie des joints
2. Équilibre exceptionnel de bonnes propriétés mécaniques, de propriétés d'usure et de résistance chimique
3. Résistance à la plupart des huiles minérales et graisses
|
Ne pas utiliser avec des fluides de frein à base de glycol et des acides forts |
| HNBR |
Température HNBR par composé sélectionné
Nécessite l'approbation du fluide et de l'équipement
|
1. Composé à base de nitrile avec une résistance chimique améliorée
2. Large plage de température
3. Matériau à haute résistance qui résiste à l'extrusion, à l'abrasion et à l'usure
4. L'aptitude à l'eau et à la vapeur nécessite un examen du composé et de l'exposition
5.L'aptitude au service corrosif nécessite une qualification spécifique au composé
6.Couramment utilisé avec les huiles de pétrole et le CO2
|
Ne pas utiliser avec les hydrocarbures chlorés, les solvants polaires ou les acides forts |
| FKM (Fluorocarbone) |
Température FKM par composé sélectionné
Nécessite l'approbation du fluide et de l'équipement
|
1. Excellente résistance aux températures plus élevées, aux huiles de pétrole et à l'essence
2. Large gamme de résistance chimique
3. Grande résistance à l'ozone, aux intempéries et au vieillissement
|
1. Mauvaises caractéristiques à basse température
2. Examiner le H2S, les amines, l'eau chaude et la vapeur par rapport au composé FKM exact
|
| PTFE |
Température PTFE par grade et conception d'étanchéité
Revue de construction thermoplastique séparée
|
1. Résistance chimique, résistance à divers solvants organiques
2. Haute performance d'étanchéité
3. Anti-vieillissement
4. Résistance à la chaleur
|
|
Liste de tous les joints de raccords à marteau disponibles
1'' 1502, Buna/FKM/HSN
1-1/2'' 1502, Buna/FKM/HSN
2'' 607, bague d'étanchéité style Guiberson

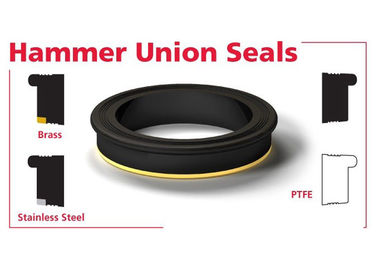

2'' 602/1002/1502, Buna/FKM/HSN (support laiton/inox)
3'' 602/1002/1502, Buna/FKM/HSN (support laiton/inox)
4'' 602/1002/1502, Buna/FKM/HSN (support laiton/inox)
2'' FIG 206, Buna/FKM/HSN (AS568-228)
Joint Figure 206 de 3 pouces ; référence de taille par dessin de raccord approuvé
Joint Figure 206 de 4 pouces ; référence de taille par dessin de raccord approuvé
Détails du produit
Profil de l'entreprise
Shanghai Qinuo Industry Co., Ltda été créée en 2013 dans la zone de libre-échange de Shanghai,nous sommes une entreprise nouvelle et de haute technologieintégrant la R&D, la production et la vente. Depuis sa création, nous adhérons au concept "La qualité pour la survie, l'innovation concourt au développement",développement et innovation continus, nous avons acquis une bonne réputation au pays et à l'étranger, Qinuoa un nom de marque "SHQN".
Qinuo fournit des services professionnels de conception et de production de produits en caoutchouc,principalement utilisés dans l'industrie pétrolière et gazière,les automobiles, les appareils électroménagers, les équipements de machines, etc. Nous avons une équipe de production et de vente professionnelle,"Haute qualité, Haut professionnalisme, Haute efficacité" sont les principes de nos actions.Sous Shanghai Qinuo, nous avonsdeux usines entièrement détenues à Nantong City,
à seulement une heure de route de l'aéroport de Pudong à Shanghai ou du port maritime de Shanghai pour assurer une livraison rapide,nous avons plus de 30 machines de vulcanisation du caoutchouc et équipements pertinents,de sorte que Qinuo peut produire plus de 20 types de joints toriques ou d'autres produits en caoutchouc ensemble pour répondre aux demandes de nos clients,notre capacité mensuelle de traitement du caoutchouc peut atteindre 40 tonnes (environ 80 000 livres) ou plus.Et Qinuo est toujours en croissance rapide.Nous adoptons un système complet de gestion de la qualité basé sur l'ISO9001, nos produits sont principalement exportés vers les États-Unis, le Canada, la Grande-Bretagne, l'Allemagne, l'Australieplus de 100 paysrépandus dans le monde entier. Qinuo souhaite sincèrement coopérer avec vous.Emballage et livraison Shanghai Qinuo Industry garantit la mise à jour à tout moment de la production à l'expédition, et nous acceptons l'emballage personnalisé. Si vous avez des exigences, veuillez nous en informer lorsque vous êtes libre.Pièces en caoutchouc connexesCommandes de joints multi-figures : Gardez chaque raccord et matériau de support sur une ligne séparée
Les Figures 602, 1002 et 1502 sont des références de connexion distinctes. Une taille nominale égale ou une apparence similaire n'établit pas l'interchangeabilité des joints. Confirmez le fabricant et le dessin de la pièce pour chaque ligne. Les bagues de support en laiton et en acier inoxydable nécessitent également une identification séparée du grade et de la géométrie.
Article de commandeDétail requisLigne de connexionFabricant du raccord, figure, taille nominale, numéro de pièce du joint et quantité.
Construction du joint
Profil uniquement en caoutchouc ou supporté ; dimensions et tolérances approuvées.
Bague de support
Grade du laiton ou de l'acier inoxydable, dessin de la bague et construction collée ou séparée.
Matériau
| Grade NBR, HNBR, FKM ou PTFE sélectionné, fluide et température réels. |
Acceptation et emballage |
| Inspecter selon le dessin approuvé et étiqueter chaque figure, taille et grade séparément ; la classification complète de la connexion reste spécifique à l'équipement. |
|
|
|
|
|
|
|
|
|
