Joints de raccords à marteau avec support en laiton ou en acier inoxydable — Exigences pour service corrosif

Joints de raccords à marteau :

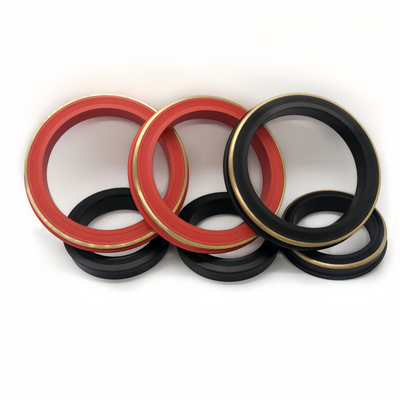

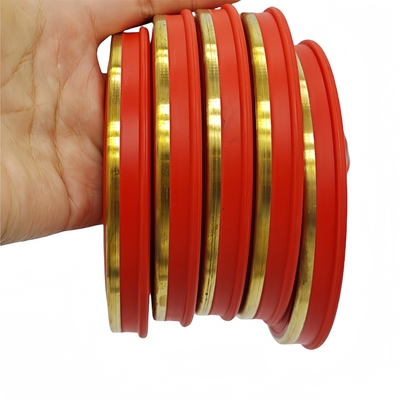

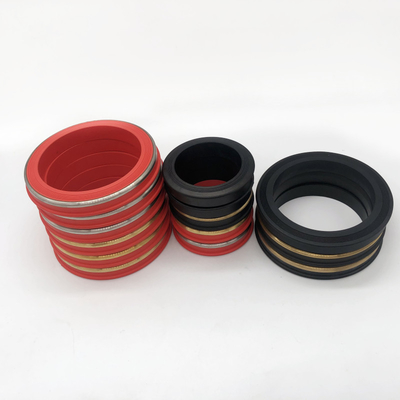

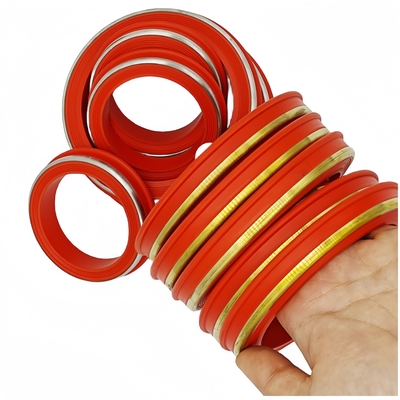

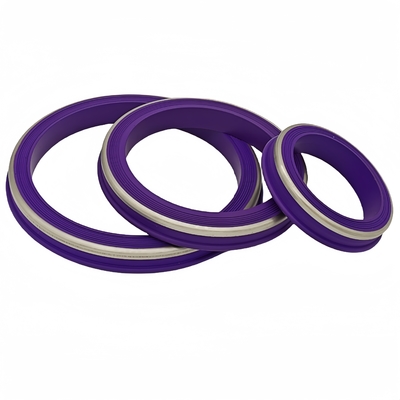

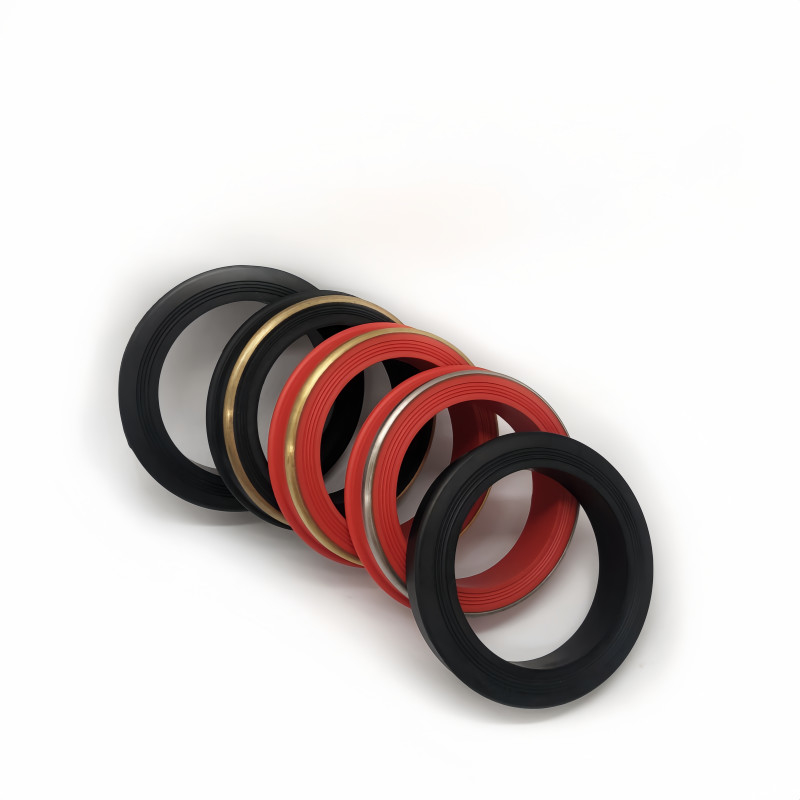

Les joints de raccords à marteau avec support sont utilisés dans les raccords de tuyaux ou de flexibles correspondants dans les conduites de pétrole. L'élastomère assure le contact d'étanchéité et le support en laiton ou en acier inoxydable aide à contrôler l'extrusion à l'espace libre conçu. Faites correspondre le profil du joint, les dimensions du support et la qualité du matériau au dessin de l'assemblage du raccord.
Confirmez le fabricant de la connexion, la figure et les instructions d'assemblage avant de sélectionner un remplacement. La géométrie de la lèvre et les caractéristiques de rétention varient selon la conception du raccord ; un joint d'un autre raccord ne doit pas être considéré comme interchangeable. Inspectez le siège du raccord et les surfaces de support avant l'installation.
Indiquez la taille nominale de la connexion et les dimensions réelles du joint. Différentes figures peuvent utiliser un joint à lèvre ou un joint torique, alors identifiez l'arrangement d'étanchéité à partir du dessin d'origine ou de la référence de la pièce.
Pour les demandes de service corrosif, fournissez la composition en H2S et CO2, la pression, la température, la chimie du fluide et les conditions de décompression. Les noms de matériaux FKM ou HNBR seuls n'établissent pas la qualification pour le gaz corrosif. Spécifiez les preuves de test de composé requises et les exigences de métal de support ; la pertinence du laiton ou de l'acier inoxydable dépend de la nuance exacte et de l'environnement de service. Le joint n'établit pas la pression nominale de l'assemblage du raccord.

Ce que Shanghai Qinuo Industry fournit :

Joints toriques en caoutchouc

• Joints toriques en caoutchouc - Joints toriques en caoutchouc série As568 / joints toriques en caoutchouc norme JB.
• Joints toriques en caoutchouc encapsulés - joints toriques en caoutchouc silicone/FKM
• Joints toriques en caoutchouc avec revêtement PTFE - joints toriques en caoutchouc de différentes couleurs

Joints de raccords à marteau - 1" 1,5" 2 3" 4" 6" 7"

• Joints de raccords à marteau en caoutchouc - type caoutchouc Buna/FKM/HNBR
• Types avec support en laiton ou en acier inoxydable

Cupules de racleur

• Types V 4" 5,5" etc.
• Type TA
• Type MV
• Type NUF
• Type TUF

​

Kits de joints en caoutchouc - emballage ou étiquette personnalisés disponibles

• Outil de réglage #10 - Avec disque de rupture
• Outil de réglage #20 - Avec disque de rupture
• Kit d'outil de réglage compact AP
• Kit de joint pour tubes de graisse
• Kits courts de 3 1/2”
• Kit de barre de poids de 3 - 1/8"
• Kit de tête de tirage Baker #10
• Kit de tête de tirage #20
• Kits #20 BP3.SEC
• Kits #10 BP3.SEC
• Kit de révision T-BRT
• Ensemble T-1
• Kits de révision de tête de stripper GC

Pièces de composants de fil de pêche :

1) Disque de décharge de pression, plaqué ZD (application : disque de rupture (purge))

2) Poussoir en caoutchouc - noir

3) Poussoir en nylon - naturel

4) Écrou de retenue, acier, plaqué ZD (plat, biseauté également disponible) (application : écrou de retenue)

5) Bouchon en acier fileté, avec tournage (application : bouchon de port 5")

6) Bouchon en laiton fileté (application : bouchon d'outil de réglage )
