Demandes de joints de remplacement pour figure 1003 de 3 pouces : options NBR, FKM et HNBR

Joints de raccords à marteau :

Les joints de raccords à marteau sont utilisés dans les connexions entre les flexibles ou les tuyaux utilisés dans l'industrie du forage pétrolier. Le joint assure une connexion étanche aux fluides essentielle au sein du matériel de raccordement.
Les raccords à marteau se composent d'une extrémité filetée, d'une extrémité écrou et d'un écrou à marteau qui, une fois serrés, scellent l'ensemble à l'aide d'un joint élastomère. Le joint est à lèvre pour l'empêcher de tomber lorsqu'il est inversé.
Certains profils tels que Fig 2202, Fig 1004, Fig 1502, Fig 2002, Fig 602, Fig 1002 etc. nécessitent un joint à lèvre pour raccord à marteau ou un joint torique en fonction de la taille du raccord à marteau.

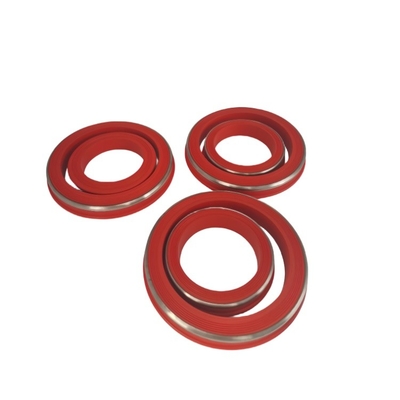

Nous produisons des joints de raccords à marteau de 1", 1,5", 2", 3", 4", 6" et 7" dans des composés NBR, FKM ou HNBR sélectionnés pour les exigences spécifiques de fluide et de service. En plus des joints en caoutchouc moulé standard, nous proposons ceux-ci avec une bague anti-extrusion en laiton ou en acier inoxydable.

Confirmation du profil de joint de figure 1003 de 3 pouces

Utilisez la référence de la figure 1003 de 3 pouces avec le fabricant d'origine du raccord et le dessin d'assemblage lors de la demande de joints de remplacement. Confirmez si l'assemblage spécifié est un raccord désaligné et identifiez son profil de joint exact ; ne substituez pas un joint de raccord à ailettes général basé uniquement sur la taille nominale. Fournissez les dimensions mesurées du joint, le composé NBR, FKM ou HNBR requis et la dureté. Si un support en laiton ou en acier inoxydable est requis, spécifiez sa qualité et ses dimensions sur le même dessin. Incluez le fluide, la température et la classification de l'assemblage pour examen avant approbation de l'échantillon.

Ce que Shanghai Qinuo Industry fournit :

Joints toriques en caoutchouc

• Joints toriques en caoutchouc - Joints toriques en caoutchouc série As568/Joints toriques en caoutchouc norme JB.
• Joints toriques en caoutchouc encapsulés - Joints toriques en caoutchouc silicone/FKM
• Joints toriques en caoutchouc enduits de PTFE - Joints toriques en caoutchouc de différentes couleurs

Joints de raccords à marteau - 1" 1,5" 2 3" 4" 6" 7"

• Joints de raccords à marteau en caoutchouc - Type caoutchouc Buna/FKM/HNBR
• Types caoutchouc avec support laiton ou acier inoxydable

Cupules de nettoyage

• Types V 4" 5,5" etc.
• Type TA
• Type MV
• Type NUF
• Type TUF

​

Kits de joints en caoutchouc - emballage ou étiquette personnalisés disponibles

• Outil de réglage #10 - Avec disque de rupture
• Outil de réglage #20 - Avec disque de rupture
• Kit d'outil de réglage compact AP
• Kit de joint pour tubes de graisse
• Kits courts de 3 1/2”
• Kit de barre de poids de 3 - 1/8"
• Kit de tête de tir #10 Baker
• Kit de tête de tir #20
• Kits #20 BP3.SEC
• Kits #10 BP3.SEC
• Kit de remise en état T-BRT
• Ensemble T-1
• Kits de remise en état de tête de stripper GC

Pièces de composants de fil de pêche :

1) Disque de décompression, plaqué ZD (application : disque de rupture (saigneur))

2) Goupille de poussée en caoutchouc - noire

3) Goupille de poussée en nylon - naturelle

4) Écrou de retenue, acier, plaqué ZD (plat, biseauté également disponible) (application : écrou de retenue)

5) Bouchon en acier fileté, avec coupe au tour (application : bouchon de port 5")

6) Bouchon en laiton fileté (application : bouchon d'outil de réglage )

Plus de photos de nos produits pour référence :
