Bagues de remplacement pour union à ailettes de champ pétrolifère de 3 pouces avec caoutchouc spécifié et support métallique

Joints d'union à marteau :

Les joints d'union à marteau sont utilisés dans les connexions entre les flexibles ou les tuyaux utilisés dans l'industrie du forage pétrolier. Le joint assure une connexion étanche aux fluides essentielle dans le matériel de l'union.
Les unions à marteau se composent d'une extrémité filetée, d'une extrémité d'écrou et d'un écrou à marteau qui, une fois serrés, scellent l'ensemble avec l'aide d'un joint élastomère. Le joint est à lèvre pour l'empêcher de tomber lorsqu'il est inversé.
Certains profils tels que Fig 2202, Fig 1004, Fig 1502, Fig 2002, Fig 602, Fig 1002 etc. nécessitent un joint à lèvre d'union à marteau ou un joint torique en fonction de la taille de l'union à marteau.

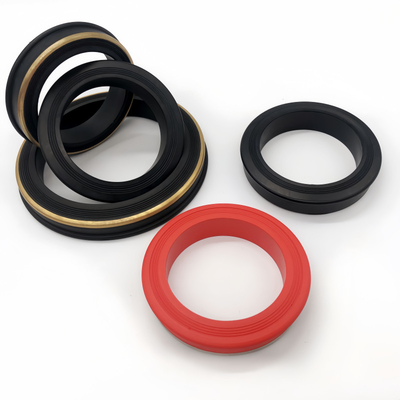

Nous produisons des joints d'union à marteau de 1", 1,5", 2", 3", 4", 6" et 7" dans des composés NBR, FKM ou HNBR sélectionnés pour les exigences spécifiques de fluide et de service. En plus des joints en caoutchouc moulé standard, nous proposons ceux-ci avec un anneau anti-extrusion en laiton ou en acier inoxydable.

Dimensions de la bague d'union de 3 pouces pour approbation d'échantillon

Identifiez la connexion de 3 pouces par le fabricant de l'union et la figure, puis confirmez la bague de remplacement par rapport à son dessin de profil. Spécifiez les diamètres intérieur et extérieur du caoutchouc, la hauteur de la section et tous les détails de la lèvre avec les tolérances convenues. Lorsque le support métallique est requis, définissez séparément la qualité du laiton ou de l'acier inoxydable et les dimensions de la bague. Sélectionnez NBR, FKM ou HNBR par le composé approuvé et l'exposition prévue aux fluides. Pour l'approbation de l'échantillon, convenez des contrôles dimensionnels et des étiquettes d'identification avant de commander le lot de remplacement ; l'étiquette de la connexion de 3 pouces n'est pas le diamètre mesuré du joint.

Ce que nous fournissons chez Shanghai Qinuo Industry :

Joints toriques en caoutchouc

• Joints toriques en caoutchouc - Joints toriques en caoutchouc série As568/Joints toriques en caoutchouc norme JB.
• Joints toriques en caoutchouc encapsulés - Joints toriques en caoutchouc silicone/FKM
• Joints toriques en caoutchouc enduits de PTFE - Joints toriques en caoutchouc de différentes couleurs

Joints d'union à marteau - 1" 1,5" 2 3" 4" 6" 7"

• Joints d'union à marteau en caoutchouc - Type de caoutchouc Buna/FKM/HNBR
• Types en caoutchouc avec dos en laiton ou en acier inoxydable

Cupules de racleur

• Types V 4" 5,5" etc.
• Type TA
• Type MV
• Type NUF
• Type TUF

​

Kits de joints en caoutchouc - emballage ou étiquette personnalisés disponibles

• Outil de réglage #10 - Avec disque de rupture
• Outil de réglage #20 - Avec disque de rupture
• Kit d'outil de réglage compact AP
• Kit de joint pour tubes de graisse
• Kits courts de 3 1/2"
• Kit de barre de poids de 3 - 1/8"
• Kit de tête de tir #10 Baker
• Kit de tête de tir #20
• Kits #20 BP3.SEC
• Kits #10 BP3.SEC
• Kit de remise en état T-BRT
• Ensemble T-1
• Kits de remise en état de tête de stripper GC

Pièces de composants de fil métallique :

1) Disque de décompression, plaqué ZD (application : disque de rupture (sauteur))

2) Poussoir en caoutchouc - noir

3) Poussoir en nylon - naturel

4) Écrou de retenue, acier, plaqué ZD (plat, biseauté également disponible) (application : écrou de retenue)

5) Bouchon en acier fileté, avec tournage (application : bouchon de port de 5")

6) Bouchon en laiton fileté (application : bouchon d'outil de réglage )

Plus de photos de nos produits pour référence :

Vue d'angle de notre usine :

Notre capacité de service :

FAQ :
