Service d'OEM ODM 2' 3' 4' 5' NBR HNBR FKM PTFE Fig Weco 1502 1002 206 Sceaux anneau marteau Sceaux de l'Union pour l'industrie pétrolière

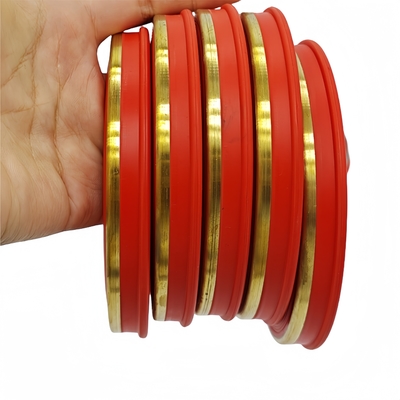

Joint de union marteau 1'' 1.5''2'' 3'' 4''  Joint torique avec renfort laiton/inox pour l'industrie pétrolière et gazière

Un joint de union marteau est un type de joint utilisé dans les raccords de tuyauterie de type union marteau. Les unions marteaux sont un type de coupleur rapide utilisé pour connecter deux tuyaux. Ils sont souvent utilisés dans l'industrie pétrolière et gazière, ainsi que dans d'autres industries où il est important de pouvoir connecter et déconnecter rapidement les tuyaux.
Les joints de union marteau sont fabriqués à partir de divers matériaux, notamment des élastomères, du métal et des matériaux composites. Ils sont conçus pour sceller la connexion de l'union d'accouplement lorsque le profil, le composé et les conditions d'assemblage sont corrects. Les joints de union marteau sont disponibles dans une variété de tailles et de styles pour s'adapter à différentes tailles de tuyaux et applications.
Les joints de union marteau sont un composant essentiel des raccords de tuyauterie de type union marteau. La sélection correcte du joint, l'état de la surface d'accouplement et l'assemblage sont essentiels pour une étanchéité fiable de la connexion.
Certains profils tels que Fig 2202, Fig 1004, Fig 1502, Fig 2002, Fig 602, Fig 1002 etc. nécessitent un joint à lèvre pour union marteau ou un joint torique en fonction de la taille de l'union marteau.
Nous produisons des joints de union marteau de 1", 1,5", 2", 3", 4", 6" et 7" en nitrile pour les applications fluides standard appropriées, avec des alternatives FKM ou HNBR sélectionnées en fonction du composé et des conditions de service. Les applications de gaz corrosif nécessitent une qualification spécifique du composé. En plus des joints en caoutchouc moulé standard, nous proposons ceux-ci avec un anneau anti-extrusion en laiton ou en acier inoxydable.



Voici quelques-uns des avantages de l'utilisation des joints de union marteau:

Installation rapide et facile: Les joints de union marteau sont faciles à installer et à retirer. Cela en fait une option pratique pour les applications où il est important de pouvoir connecter et déconnecter rapidement les tuyaux.
Joint étanche: Les joints de union marteau aident à contenir le fluide dans une connexion d'accouplement correctement sélectionnée et assemblée. Ceci est essentiel pour le fonctionnement sûr et fiable de ces connexions.
Durable: Les joints de union marteau sont fabriqués à partir de matériaux durables qui peuvent résister aux conditions difficiles de l'industrie pétrolière et gazière.
Rentable: Les joints de union marteau sont une option rentable pour sceller les raccords de tuyauterie de type union marteau.
Si vous recherchez un moyen fiable et rentable de sceller les raccords de tuyauterie de type union marteau, les joints de union marteau sont une bonne option.

Ce que nous fournissons chez Shanghai Qinuo Industry:

Joints toriques en caoutchouc

• Joints toriques en caoutchouc - Joints toriques en caoutchouc série As568/Joints toriques en caoutchouc standard JB.
• Joints toriques encapsulés en caoutchouc - Joints toriques en caoutchouc silicone/FKM
• Joints toriques en caoutchouc avec revêtement PTFE - Joints toriques en caoutchouc de différentes couleurs

Joints de union marteau - 1" 1.5" 2'' 3" 4" 6" 7"

• Joints de union marteau en caoutchouc - Type caoutchouc Buna/FKM/HNBR
• Joints de union marteau en caoutchouc avec renfort laiton/inoxydable



Cupules de racleur

• Types V 4" 5.5" etc.
• Type TA
• Type MV
• Type NUF
• Type TUF




Kits de joints en caoutchouc - Emballage ou étiquette personnalisés disponibles

• Outil de réglage #10 - Avec disque de rupture
• Outil de réglage #20 - Avec disque de rupture
• Kit d'outil de réglage compact AP
• Kit de joint pour tubes de graisse
• Kits courts 3 1/2”
• Kit de barre de poids 3 - 1/8"
• Kit de tête de mise à feu Baker #10
• Kit de tête de mise à feu #20
• Kits #20 BP3.SEC
• Kits #10 BP3.SEC
• Kit de révision de tête de stripper GC
• Pièces de composants de fil-outil:
• 1) Disque de décompression, zingué (application: disque de rupture (saigneur))

2) Poussoir en caoutchouc - noir

3) Poussoir en nylon - naturel

4) Écrou de retenue, acier, zingué (plat, biseauté également disponible) (application: écrou de retenue)

5) Bouchon en acier fileté, avec coupe au tour (application: bouchon de port 5")

6) Bouchon en laiton fileté (application: bouchon d'outil de réglage )

Éléments de packer en caoutchouc:

Économiseurs d'huile en caoutchouc:


Développement de joints de union marteau OEM et ODM : Approbation d'échantillon et commandes répétées

Pour un projet de joint de union marteau OEM ou ODM, identifiez d'abord la connexion d'accouplement et approuvez le dessin du joint avant l'outillage. Fournissez la figure de l'union, la taille nominale, la section du joint, les dimensions d'assise et tout anneau de support en laiton ou en acier inoxydable. Traitez une demande de taille 5 pouces ou autre taille personnalisée comme une demande spécifique au dessin ; les mots de taille dans une liste n'établissent pas la compatibilité avec toutes les connexions Figure 1502, 1002 ou 206.

Pour une pièce développée à partir d'un échantillon, confirmez les dimensions critiques par rapport au dessin de l'équipement dans la mesure du possible. Un joint usagé peut être gonflé, usé ou comprimé de façon permanente, de sorte que ses dimensions mesurées doivent être examinées avant de fabriquer un nouveau moule. Approuvez le composé NBR, HNBR ou FKM sélectionné, la dureté et les tolérances d'inspection pour l'approbation de l'échantillon. La construction en PTFE nécessite un examen de conception séparé.

Pour les commandes répétées, citez la révision du dessin approuvé, l'identification du composé et les spécifications de l'anneau de support. Approuvez les étiquettes personnalisées, l'emballage et les enregistrements d'inspection avec la commande afin que l'échantillon approuvé puisse être tracé jusqu'à la production ultérieure. La gestion de la qualité ISO 9001 soutient ce processus ; les exigences de pression, de température et toute exigence API nécessitent la documentation d'assemblage ou de composé applicable.
