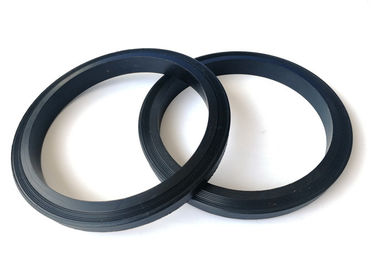

Bagues d'étanchéité NBR pour raccords à marteau de 1, 2, 3, 4 et 5 pouces
Application :
Les bagues d'étanchéité NBR en nitrile pour raccords à marteau sont des éléments d'étanchéité de remplacement pour les raccords de tuyaux et de flexibles compatibles utilisés dans les équipements de forage pétrolier. Spécifiez la taille nominale du raccord, la figure du raccord et le dessin du joint d'origine afin que chaque bague corresponde à sa rainure prévue.
Description du produit
Un raccord à marteau comprend une extrémité filetée, une extrémité écrou et un écrou à marteau qui, une fois serrés, compriment un ensemble d'étanchéité composite, empêchant ainsi les fuites. L'ensemble d'étanchéité comprend un insert métallique d'une taille permettant de le faire passer dans la rainure d'étanchéité des raccords à marteau conventionnels et un petit joint agissant entre l'insert, l'extrémité filetée et l'extrémité écrou. Le petit joint est commodément un joint torique ou un joint pour raccord à marteau (joint à lèvres) et est d'une taille qui est comprimée lorsque l'ensemble d'étanchéité est inséré dans l'extrémité filetée du raccord à marteau.
Le raccord à marteau est la connexion métallique complète ; la bague d'étanchéité est son élément d'étanchéité remplaçable. Les références de figures, y compris 602, 1002, 1502, 2002 et 2202, nécessitent leur propre dessin du fabricant et confirmation de la rainure. Les bagues d'étanchéité ne doivent pas être considérées comme interchangeables entre les figures.
Taille disponible : 1", 2", 3", 4" et 5"
Matériau :
Le NBR (nitrile/Buna-N) est le matériau principal de cette annonce. Spécifiez le composé exact et la dureté Shore A pour chaque taille. Le HNBR et le FKM sont des options d'élastomère séparées ; le PTFE est une option thermoplastique séparée et nécessite sa propre revue de conception.
Shanghai Qinuo Industry a produit une gamme complète de joints pour raccords à marteau.
Pour les demandes de remplacement de la figure 1502, faites correspondre le profil du joint et toute bague de support en laiton ou en acier inoxydable au dessin de connexion d'origine. La pression de service et les exigences de test de preuve appartiennent à l'ensemble de raccord complet ; confirmez la classification du fabricant, les conditions de service et les enregistrements de test applicables. Un matériau de joint ou une taille nominale seule n'établit pas une classification de pression.
Tous les joints pour raccords à marteau disponibles sont listés :
1'' 1502, Buna/FKM/HSN
1-1/2'' 1502, Buna/FKM/HSN
2'' 607, bague d'étanchéité style Guiberson
2'' 602/1002/1502, Buna/FKM/HSN (renfort laiton/inox)
3'' 602/1002/1502, Buna/FKM/HSN (renfort laiton/inox)
4'' 602/1002/1502, Buna/FKM/HSN (renfort laiton/inox)
2'' FIG 206, Buna/FKM/HSN
3'' FIG 206, Buna/FKM/HSN
4'' FIG 206, Buna/FKM/HSN
Autres produits en caoutchouc relatifs pour l'utilisation dans le forage pétrolier :
Emballage et expédition :
1 : Express : S.F. ,DHL,UPS, TNT, FedEx etc., pour les commandes urgentes et de petite taille.
2 : Expédition aérienne : port aérien à port aérien ou port aérien à porte.
3 : Expédition maritime : convient aux marchandises en vrac. cela prendra plus de temps que l'expédition aérienne.
Notre entreprise
Shanghai Qinuo Industry Co. Ltd
a été fondée en 2003, est une entreprise nouvelle et de haute technologie intégrant la R&D, la production et la vente. Depuis sa création, nous adhérons au concept "La qualité pour la survie, l'innovation concourt au développement", développement et innovation continus, nous avons acquis une bonne réputation à la maison et à l'étranger.
Notre entreprise fournit des services professionnels de conception et de production de pièces en plastique, de pièces en caoutchouc et de pièces usinées, les produits sont principalement utilisés dans les automobiles, les appareils électroménagers, les équipements mécaniques et l'industrie pétrolière et d'autres domaines. Nous avons une équipe de production et de vente professionnelle, "Haute qualité, Haut professionnalisme, Haute efficacité" sont les principes de nos actions.
Nous avons deux usines, plus de 30 presses à injecter, des presses de moulage et des tours CNC. Notre entreprise est située dans le nouveau district de Pudong, à Shanghai. Environnement élégant, transport pratique, seulement 30 minutes de notre entreprise à l'aéroport de Pudong.
Nous adoptons un système complet de gestion de la qualité, la documentation de conformité des matériaux est examinée par rapport aux exigences spécifiées du produit et de la commande, nos produits sont principalement exportés vers les États-Unis, le Canada, la Grande-Bretagne, l'Allemagne, la Finlande, la Nouvelle-Zélande, l'Australie et d'autres pays et régions.
Les étapes de la production :
www.unionseal.com
Bienvenue à nous contacter pour plus d'informations.
Commandes de tailles de joints pour raccords NBR : Lister chaque raccord et dessin de joint séparément
Pour une commande mixte couvrant des raccords nominaux de 1, 2, 3, 4 et 5 pouces, listez une ligne par figure de raccord, taille et numéro de pièce de joint. Inclure le diamètre intérieur, le diamètre extérieur, les dimensions de section et la quantité. Confirmez le dessin pour une demande de 5 pouces plutôt que de mettre à l'échelle les dimensions d'un joint plus petit.
Séparez les bagues en caoutchouc simples des constructions renforcées par du laiton et de l'acier inoxydable. Identifiez le matériau et la géométrie du support sur le dessin. Un joint à lèvres, un joint torique et un ensemble d'étanchéité composite sont des constructions différentes et doivent correspondre à la rainure d'origine.
Fournissez la formulation de l'huile ou du fluide de forage, les additifs, la température de fonctionnement, le cycle de pression et les exigences de stockage pour l'examen du composé NBR. La couleur noire et une plage de dureté n'établissent pas la compatibilité avec l'huile, l'aptitude au service en milieu acide ou la classification finale du raccord. Demandez les critères d'acceptation dimensionnelle et matérielle avec le devis.
