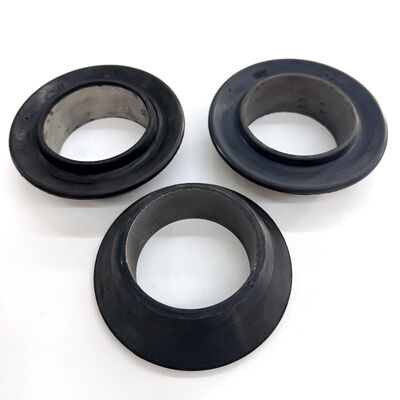

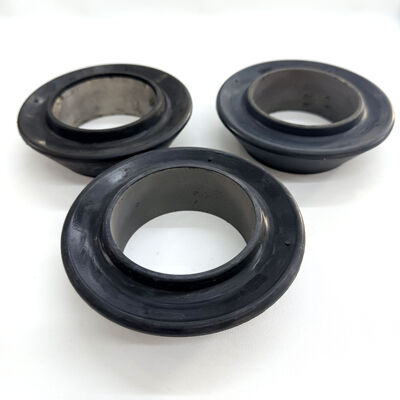

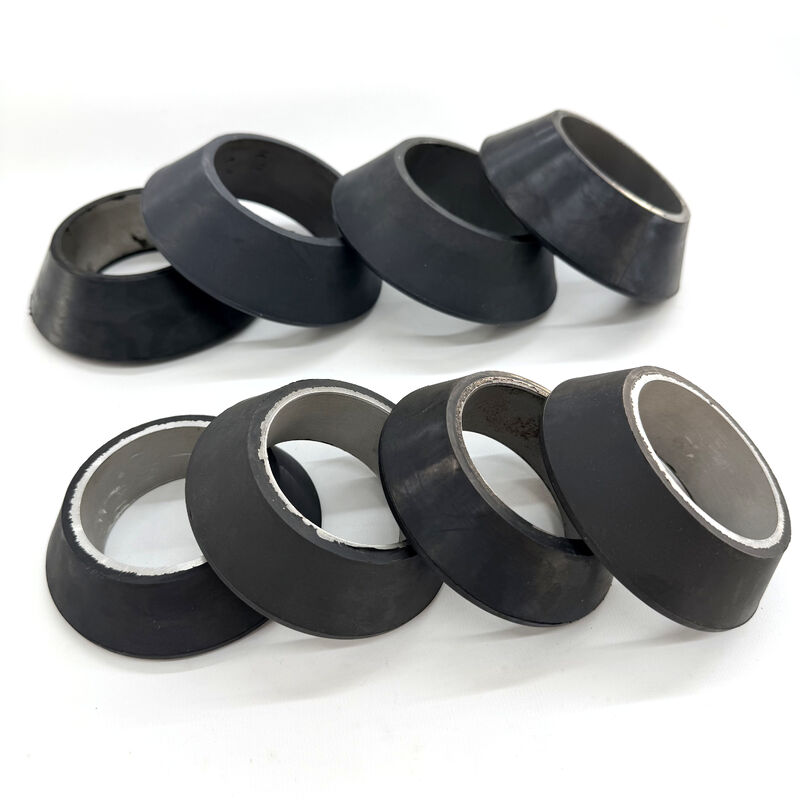

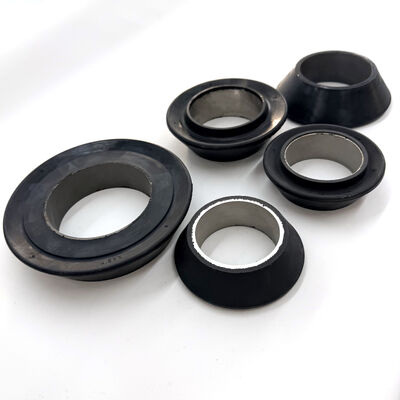

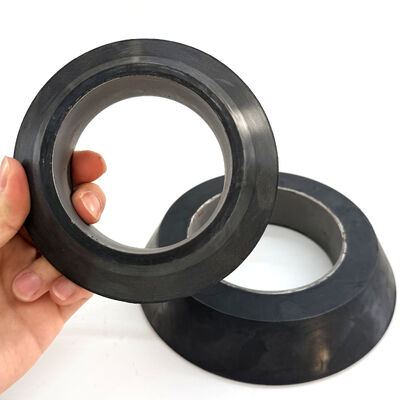

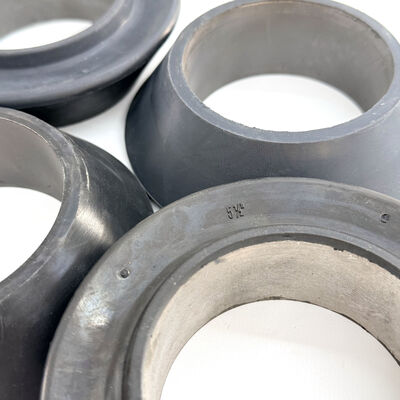

5 1/2 pouces V Style Swab Coupe pour le service de charge légère empilable dans les applications de champs pétrolifères

Présentation du produit

Le gobelet à écouvillon professionnel de style V de 5 1/2 pouces est une solution de fond de trou conçue spécifiquement pour la récupération de fluide à charge légère dans les opérations de tubage et de tubage de gros calibre. Ce modèle utilise une lèvre d'étanchéité actionnée par fluide qui se dilate vers l'extérieur à mesure que la pression hydrostatique augmente, assurant une étanchéité à 360 degrés contre la paroi du boîtier. Son principal avantage réside dans son architecture empilable, permettant aux opérateurs de personnaliser la chaîne d'outils en montant plusieurs coupelles sur un seul mandrin pour obtenir la capacité de levage souhaitée tout en conservant la flexibilité requise pour les puits de forage vieillissants ou rugueux.

Spécifications techniques

Principales caractéristiques et avantages techniques

1. Tolérance supérieure aux débris et au sable : la conception flexible à lèvres fines permet à la coupelle en V de contourner le sable et le tartre pendant la descente et de sceller efficacement les particules pendant le levage.

2. Optimisé pour les charges légères : spécialement conçu pour les colonnes à faible teneur en fluide où les coupelles robustes peuvent ne pas atteindre une étanchéité complète. La forme en V assure une expansion maximale même sous une pression hydrostatique minimale.

3. Vitesse de descente améliorée de l'outil : Le profil aérodynamique en V réduit la résistance pendant la descente, permettant des temps de déplacement plus rapides et augmentant l'efficacité opérationnelle globale.

4. Fondation renforcée en acier : Le modèle de 5 1/2 pouces comprend un insert de base en acier pour empêcher l'élastomère de se déformer ou de s'extruder sur l'épaulement du mandrin pendant la course ascendante.

5. Empilables pour une polyvalence de charge : bien que conçues pour des charges légères, ces coupelles peuvent être empilées en groupes de 4 à 8 pour gérer des volumes de fluide moyens, répartissant la pression sur plusieurs surfaces d'étanchéité.

Pourquoi collaborer avec notre équipe d'ingénierie ?

Normes de qualité ISO 9001 : 2015 : Notre usine fonctionne sous un système de gestion de la qualité strict, garantissant la répétabilité sur les cycles de production à haut volume.
Outillage et conception en interne : nos ingénieurs participent à la conception pour la fabrication (DFM), en aidant à affiner la géométrie des pièces pour réduire les coûts et améliorer les performances.

FAQ

Question : Pourquoi un bonnet en V empilable est-il préféré à un seul grand gobelet ?
Réponse : empiler plusieurs coupelles en V permet une meilleure répartition de la charge. Une seule coupelle devrait être extrêmement rigide pour soulever la même charge, ce qui la rendrait susceptible de se déchirer. Plusieurs coupelles flexibles fournissent un système d’étanchéité redondant.

Question : Ces gobelets peuvent-ils supporter du sable et du limon ?
Réponse : Oui, la lèvre flexible en V est le meilleur choix pour les environnements chargés de sable, car elle peut dévier les particules qui pourraient couper ou coincer une coupelle plus rigide.

Question : L'insert en acier est-il nécessaire pour un service sous charge légère ?
Réponse : Oui, l'insert en acier est essentiel pour maintenir la position de la coupelle sur le mandrin. Sans cela, la pression hydrostatique pourrait forcer la base en caoutchouc à se déformer au-dessus de l'épaulement du mandrin.
