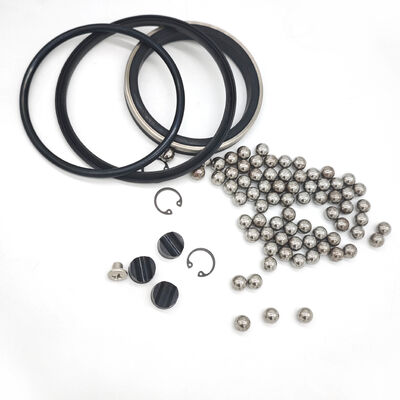

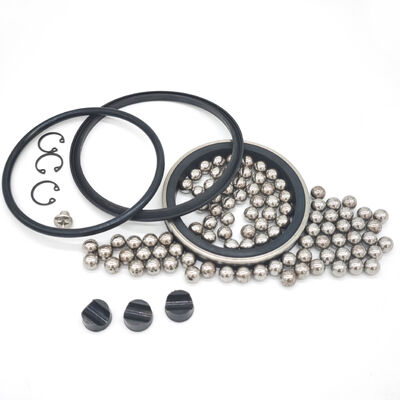

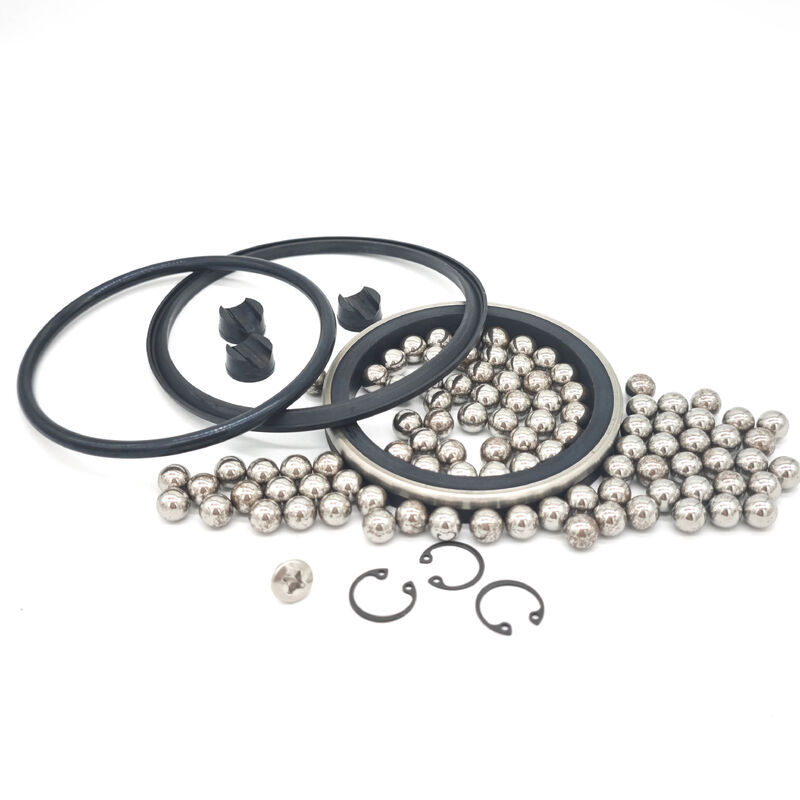

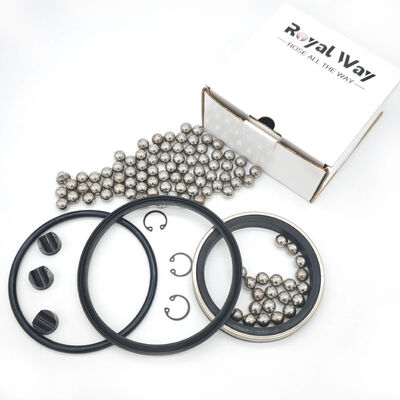

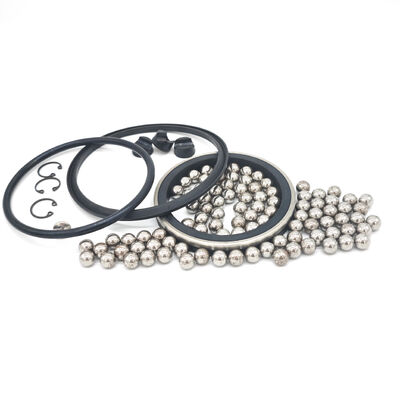

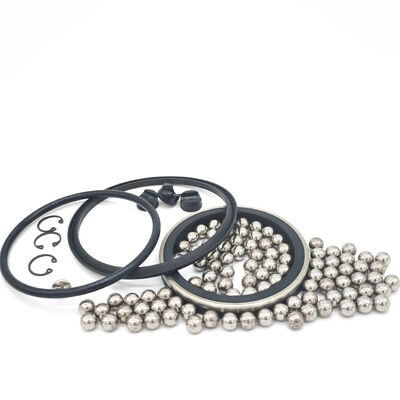

" Kit de réparation des joints pivotants de 15000 PSI de style large avec des matériaux NBR, FKM, HNBR pour l'équipement de conduite

Kit de réparation de joint pivotant de style large de 3" pour équipements 15K

Ce kit de réparation est examiné pour l'entretien des joints pivotants de style large de 3" dans les équipements de flowline. Fournir le fabricant, le modèle, la classe de pression, la révision et la référence actuelle du kit. Les noms de marque et de style identifient l'équipement demandé ; ils n'établissent pas l'interchangeabilité universelle ou l'affiliation OEM. Confirmer les dimensions de l'emballage, la taille et le nombre de billes de roulement, les bouchons et les composants de retenue par rapport au pivot réel.

SHQN® recommande de suivre la procédure d'inspection, de lubrification et de remplacement du fabricant de l'équipement. Un kit de réparation ne restaure pas indépendamment la classe de pression d'un corps usé ; évaluer l'ensemble complet avant la remise en service.

Autres Kits de réparation de joints pivotants peuvent être examinés par rapport à la référence de l'équipement. Les styles listés ci-dessous sont des configurations distinctes plutôt que des kits interchangeables.

• Styles et tailles disponibles

• Scénarios d'application

Guide de sélection des matériaux

Sélectionner le composé d'étanchéité en fonction du milieu réel, de la température et des exigences de l'équipement. L'approvisionnement du kit peut inclure des joints d'étanchéité, des joints toriques, des billes en acier, des bouchons et des composants de retenue ; confirmer chaque numéro de pièce, dimension, matériau et quantité par rapport à la liste approuvée du kit.

1. NBR (caoutchouc nitrile-butadiène) : Service standard
Demande de service : Le NBR est une option pour certaines applications d'huile et d'eau.
Détails de sélection : Confirmer la composition réelle du fluide, les additifs et la durée d'exposition.
Limites de température : Confirmer pour le composé et le milieu spécifiques.
Commande : Identifier les dimensions et la dureté du joint requis à partir du kit ou du dessin existant.

2. HNBR (Nitrile hydrogéné) : Examen de l'application
Demande de service : L'HNBR est une option de matériau alternative nécessitant une sélection spécifique au composé.
Détails de sélection : Fournir la chimie du fluide, la teneur en solides et la température de fonctionnement.
Limites de température : Confirmer par rapport au composé proposé.
Service corrosif : Indiquer l'exposition au H2S et la qualification requise ; la désignation HNBR seule n'établit pas l'aptitude.

3. FKM (Fluoroélastomère) : Sélection pour la chaleur et les produits chimiques
Demande de service : Le FKM peut être envisagé pour certaines exigences d'exposition à la chaleur et aux produits chimiques.
Détails de sélection : Identifier les conditions d'acides, d'additifs, d'eau ou de vapeur et les excursions de température.
Limites de température : Confirmer pour la formulation spécifique.
Commande : La compatibilité et la disponibilité doivent être examinées pour le kit prévu ; le FKM ne convient pas à tous les fluides.

FAQ

Q1 : Comment savoir si j'ai besoin d'un kit de réparation "Style large" ?
R : Identifier le fabricant, le modèle et la révision à partir du marquage ou du dessin de l'équipement. Comparer les dimensions de l'emballage et la disposition des roulements avec les pièces retirées. La taille nominale, la mention Fig 1502 ou le service de flowline seuls ne confirment pas l'ajustement ou l'interchangeabilité du style large.

Q2 : Puis-je utiliser des joints NBR pour un service H2S si la pression est faible ?
R : Une faible pression de fonctionnement seule n'établit pas l'aptitude au service corrosif. Fournir la concentration ou la pression partielle de H2S, la chimie du fluide, la température et la durée d'exposition. La qualification s'applique à l'élastomère et aux composants métalliques spécifiques ; ni le NBR ni l'HNBR ne doivent être approuvés uniquement par leur nom de matériau.

Q3 : Quelle est la dureté Shore A de vos joints 15K ?
R : Confirmer la dureté et la tolérance du composé sélectionné par rapport aux spécifications de l'équipement. La désignation 15K identifie la classe de pression demandée ; elle ne définit pas indépendamment la dureté ni n'établit pas une classe de pression pour le joint de remplacement.
