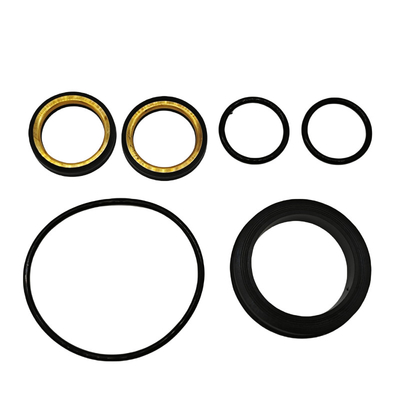

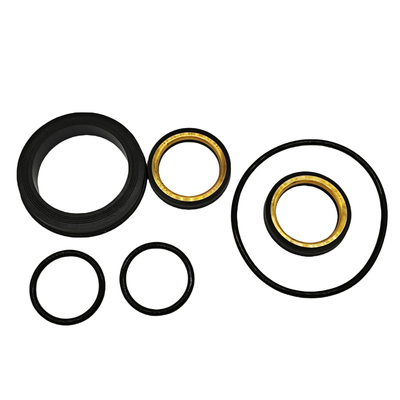

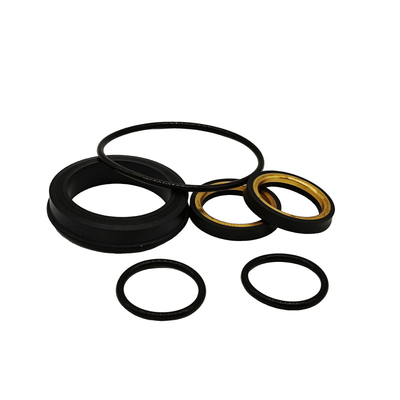

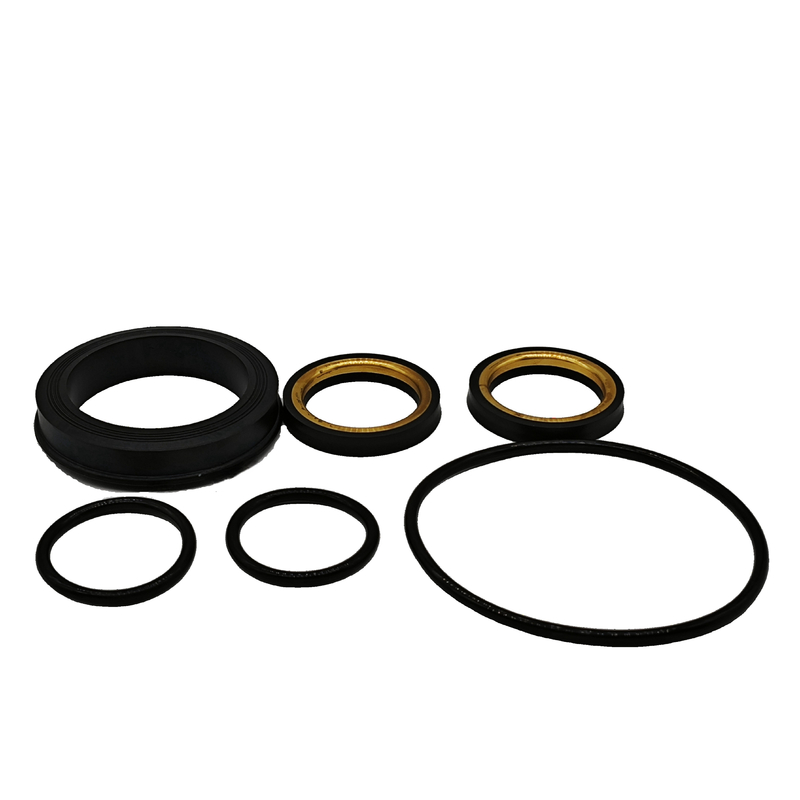

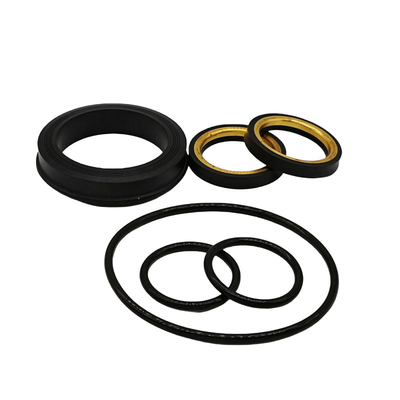

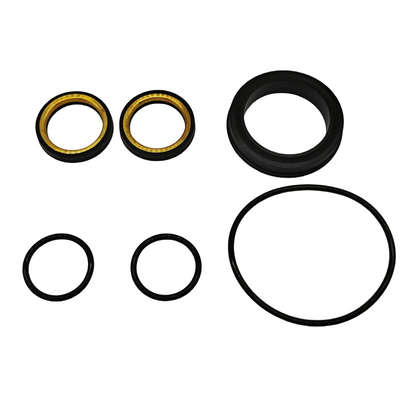

1, 2 et 3 pouces Joints de vanne à boisseau sphérique — Géométrie de support et inspection des composants
Joints de vanne à boisseau sphérique pour champs pétrolifères Fiche technique des produits
| Tailles disponibles |
Configurations de vannes de 1, 2 et 3 pouces ; ajustement des composants par série de vannes et dessin |
| Matériau disponible |
Options NBR, HNBR ou FKM ; support en laiton ou en acier inoxydable spécifié séparément |
| Dureté |
Options 80 ou 90 Shore A ; confirmer la dureté et la tolérance par position du joint |
| Type |
Composants à joint souple avec support et simples ; couple d'assemblage à confirmer |
Examen du support et de l'ajustement : identifier la série de la vanne, la désignation de la figure et la position du joint. Spécifier le profil du caoutchouc, les dimensions du support et la qualité du métal pour chaque composant avec support. Lister séparément les anneaux simples et convenir du contenu du kit avant de commander.
Autres produits
Joints de raccords à marteau :
Les joints de raccords à marteau sont utilisés dans les raccords de tuyauterie de type raccord à marteau pour établir les conduites de fluide et prévenir les fuites.
- Joints de raccords à marteau en caoutchouc - type de caoutchouc Buna/FKM/HNBR
- Joints de raccords à marteau en caoutchouc avec support en laiton/acier inoxydable
| 1" 1502, Buna / FKM/ HSN |
| 1-1/2" 1502, Buna / FKM/ HSN |
| 2" 602/1502, Buna / FKM/ HSN(Anti-Ext en laiton/acier inoxydable) |
| 3" 602/1502, Buna / FKM/ HSN(Anti-Ext en laiton/acier inoxydable) |
| 4" 602/1002/1502, Buna / FKM/ HSN(Anti-Ext en laiton/acier inoxydable) |
| 2" FIG 206, Buna / FKM/ HSN(AS568-228) |
| 3" FIG 206, Buna / FKM/ HSN(AS568-236) |
| 4" FIG 206, Buna / FKM/ HSN(AS568-346) |
Coupelles de nettoyage :
Ce sont des coupelles de nettoyage issues de moules que nous avons produits. Elles sont proposées dans diverses conceptions pour répondre aux nombreuses conditions de puits rencontrées dans l'industrie pétrolière et gazière. La coupelle de nettoyage est une pièce en caoutchouc sur une tige spéciale qui forme un joint entre la coupelle et la paroi du tubage/du casing. Ces coupelles de nettoyage sont utilisées pour une variété d'applications de nettoyage, y compris les charges légères et lourdes, ainsi que les puits peu profonds et profonds
Style MV, style TA, style TUF, style NUF et styles V.
Joints toriques en caoutchouc ou kits
Pour les joints toriques AS568, fournissez les numéros de tiret, le composé, la dureté et la quantité pour vérifier les tailles requises.
La couleur, la dureté, l'emballage peuvent tous être personnalisés.
|
Kit de pivotement normal 2"
Kits de joint de pivotement surdimensionné SMI 2"
Kit de pivotement SPM 3"
Kit de pivotement 3"
Kits de pivotement larges 3"
Kits de pivotement Forum 4" 15k
Kits de pivotement FET-Flowvalve 4" 10k
Kit de pivotement TSI 4" 15k
Kit de pivotement FlowValve 4" 15k
|
Autres raccords en caoutchouc et plastique pour champs pétrolifères :
Notre entreprise
Pour les joints de vanne à boisseau sphérique avec support, fournissez des dessins cotés des composants, le fluide et la température de fonctionnement, les cycles de pression et la quantité. Confirmez la formulation de l'élastomère et la construction du support métallique pour la série de vannes sélectionnée.
Nous avons deux usines, plus de 30 presses à injecter, des presses de moulage et des tours CNC. Notre entreprise est située dans le nouveau district de Pudong, à Shanghai. Environnement élégant, transport pratique, seulement 30 minutes de notre entreprise à l'aéroport de Pudong.
Notre système de gestion de la qualité ISO 9001 soutient la production et l'inspection. Convenez des tolérances dimensionnelles, du matériau de support, du composé et des documents d'inspection demandés avec la commande.
Notre capacité de service :
| Services personnalisés |
Collage plastique et caoutchouc |
Conception de moules |
| Extrusion personnalisée |
Extrusion et joints collés |
Production de moules |
| Moulage par injection |
Profilé caoutchouc auto-adhésif |
Emballage personnalisé |
| Découpe de feuilles |
Tuyau d'admission complexe en caoutchouc |
Résolution de problèmes |
| Extrusion de taille standard |
Tubes en caoutchouc renforcé |
Assemblage |
| Conception de composé spécial |
Suggestion de solution caoutchouc |
Approvisionnement |
| Collage caoutchouc et métal |
Emballage et expédition
FAQ
1. Que faut-il pour deviser un kit de joint avec support ?
Envoyez la plaque signalétique de la vanne et la liste des composants avec les profils de joint, les dimensions des rainures, la qualité du support et les quantités.
Inclure la destination de livraison et le calendrier requis afin que l'emballage et le transport puissent être chiffrés pour le kit sélectionné.
2. Quelles exigences d'inspection doivent être spécifiées ?
a. Identifier les dimensions et les tolérances pour le profil du caoutchouc et le support métallique.
b. Spécifier le composé et la dureté séparément pour chaque position de joint.
c. Convenir de tous les tests de collage, de fuite ou d'assemblage, avec les conditions de test et les critères d'acceptation.
d. Mode de gestion de la production allégée.
e. Aider les clients à développer et concevoir de nouveaux produits.
f. Possède une riche expérience dans la conception et le traitement des produits en caoutchouc.
g. Demander les documents de matériaux et d'inspection nécessaires pour les composants convenus.
3. Les différentes configurations de vannes sont-elles interchangeables ?
1. Faire correspondre les composants au fabricant de la vanne, à la série et au dessin des pièces.
2. Une taille de vanne nominale similaire n'établit pas de dimensions de joint correspondantes.
3. Les options de support en laiton et en acier inoxydable nécessitent une spécification séparée.
4. Confirmer les échantillons de composants et les exigences d'inspection avant la production.
5. Suivre la procédure d'assemblage et de maintenance du fabricant de la vanne.
4. Quel est votre avantage ?
1. Dispose d'une chaîne d'approvisionnement de soutien solide et mature
2. Coûts de moule plus bas
3. Haute efficacité de la capacité de développement et de conception et temps de processus court.
4. Rentable et bonne attitude de service.
5. Personnel de vente export plus professionnel qui connaît très bien le traitement du caoutchouc.
