Résistant à l'huile et à la chaleur et aux produits chimiques NBR HNBR FKM PTFE Black Hammer Union Seal avec support en acier inoxydable

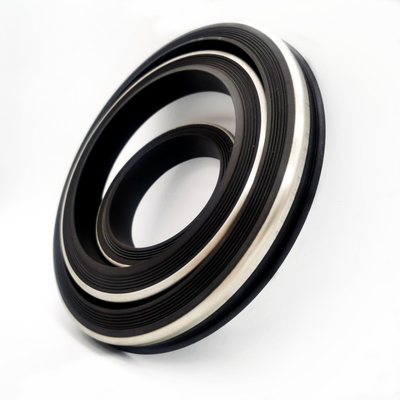

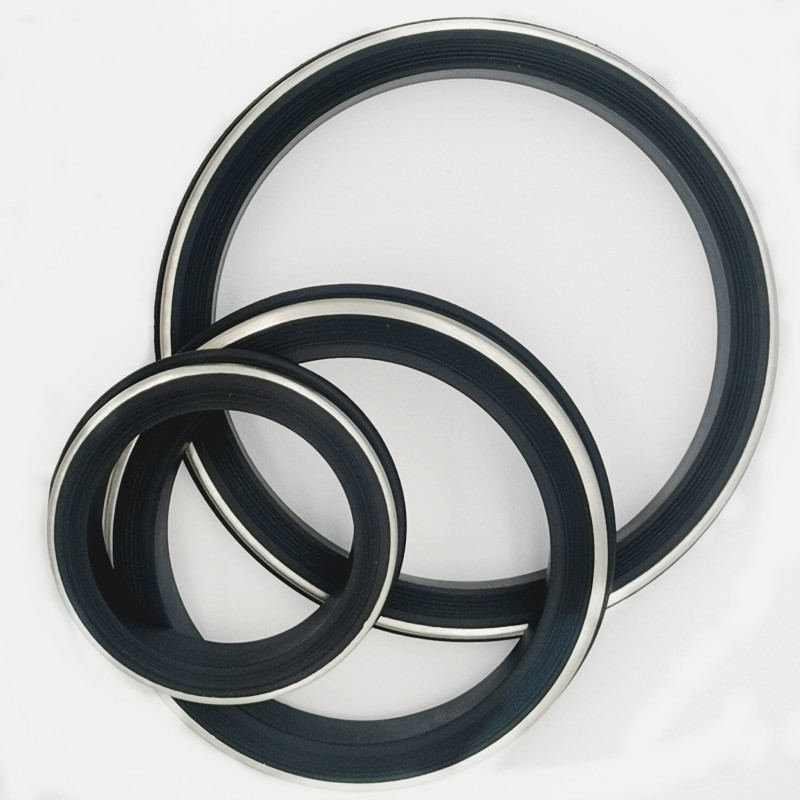

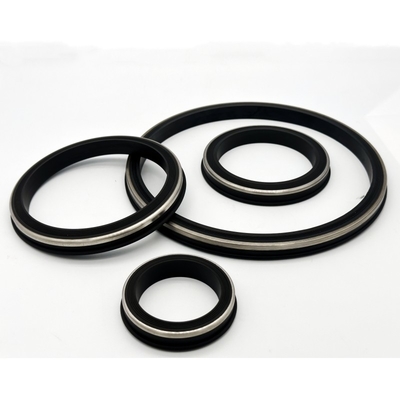

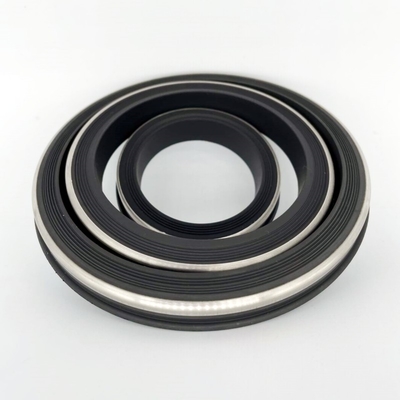

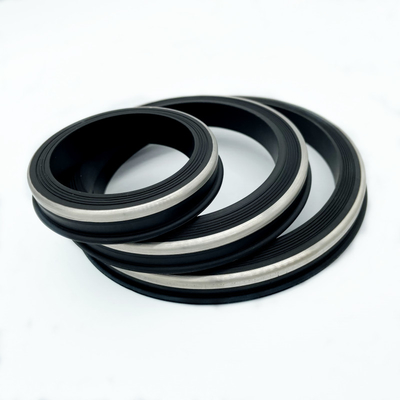

 JOINT À GARDE HAMMER HNBR FKM PTFE avec anneau de renfort en acier inoxydable



Un joint de raccordement à garde est un type de joint utilisé dans les raccords de tuyauterie de type raccord à garde. Les raccords à garde sont un type de coupleur à connexion rapide utilisé pour relier deux tuyaux. Ils sont souvent utilisés dans l'industrie pétrolière et gazière, ainsi que dans d'autres industries où il est important de pouvoir connecter et déconnecter rapidement les tuyaux.
Les joints de raccordement à garde sont fabriqués à partir de divers matériaux, notamment des élastomères, du métal et des matériaux composites. Ils sont conçus pour assurer l'étanchéité du raccordement de garde lorsqu'il est correctement profilé, composé et assemblé. Les joints de raccordement à garde sont disponibles dans une variété de tailles et de styles pour s'adapter à différentes tailles de tuyaux et applications.
Les joints de raccordement à garde sont un composant essentiel des raccords de tuyauterie de type raccord à garde. La sélection correcte du joint, l'état de la surface de contact et l'assemblage sont essentiels pour une étanchéité fiable du raccordement.
Certains profils tels que les Fig 2202, Fig 1004, Fig 1502, Fig 2002, Fig 602, Fig 1002 etc. nécessitent un joint à lèvre pour raccordement à garde ou un joint torique, selon la taille du raccordement à garde.
Nous produisons des joints de raccordement à garde de 1", 1,5", 2", 3", 4", 6" et 7" en nitrile pour les applications fluides standard appropriées, avec des alternatives FKM ou HNBR sélectionnées en fonction du composé et des conditions de service. Les applications de gaz corrosifs nécessitent une qualification spécifique du composé. En plus des joints en caoutchouc moulé standard, nous les proposons avec un anneau anti-extrusion en laiton ou en acier inoxydable.



Voici quelques-uns des avantages de l'utilisation des joints de raccordement à garde :

Installation rapide et facile: Les joints de raccordement à garde sont faciles à installer et à retirer. Cela en fait une option pratique pour les applications où il est important de pouvoir connecter et déconnecter rapidement les tuyaux.
Joint étanche: Les joints de raccordement à garde aident à contenir le fluide dans un raccordement de contact correctement sélectionné et assemblé. Ceci est essentiel pour le fonctionnement sûr et fiable de ces raccordements.
Durable : Les joints de raccordement à garde sont fabriqués à partir de matériaux durables qui peuvent résister aux conditions difficiles de l'industrie pétrolière et gazière.
Rentable : Les joints de raccordement à garde sont une option rentable pour l'étanchéité des raccords de tuyauterie de type raccord à garde.
Si vous recherchez un moyen fiable et rentable d'étanchéifier les raccords de tuyauterie de type raccord à garde, les joints de raccordement à garde sont une bonne option.

Ce que nous fournissons à Shanghai Qinuo Industry :

Joints toriques en caoutchouc

• Joints toriques en caoutchouc - Joints toriques en caoutchouc série As568/Joints toriques en caoutchouc standard JB.
• Joints toriques encapsulés - Joints toriques en silicone/caoutchouc FKM
• Joints toriques en caoutchouc avec revêtement PTFE - Joints toriques en caoutchouc de différentes couleurs

Joints de raccordement à garde - 1" 1,5" 2'' 3" 4" 6" 7"

• Joints de raccordement à garde en caoutchouc - Type caoutchouc Buna/FKM/HNBR
• Joints de raccordement à garde en caoutchouc avec renfort en laiton/acier inoxydable



Cupules de nettoyage

• Types V 4" 5,5" etc.
• Type TA
• Type MV
• Type NUF
• Type TUF




Kits de joints en caoutchouc - Emballage ou étiquette personnalisés disponibles

• Outil de réglage #10 - Avec disque de rupture
• Outil de réglage #20 - Avec disque de rupture
• Kit d'outil de réglage AP Compact
• Kit de joint pour tubes de graisse
• Kits courts de 3 1/2"
• Kit de barre de poids de 3 - 1/8"
• Kit de tête de tir #10 Baker
• Kit de tête de tir #20
• Kits #20 BP3.SEC
• Kits #10 BP3.SEC
• Kit de révision de composant T-BRT
• Ensemble T-1
• Kits de révision de tête de stripper GC

Pièces de composants de câble métallique :

1) Disque de décompression, plaqué ZD (application : disque de rupture (évent))

2) Poussoir en caoutchouc - noir

3) Poussoir en nylon - naturel

4) Écrou de retenue, acier, plaqué ZD (plat, biseauté également disponible) (application : écrou de retenue)

5) Bouchon fileté en acier, avec tournage (application : bouchon de port de 5")

6) Bouchon fileté en laiton (application : bouchon d'outil de réglage )


Éléments de packer en caoutchouc :

Économiseurs d'huile en caoutchouc :

Joint de raccordement à garde noir avec renfort en acier inoxydable : spécifier le caoutchouc et l'anneau séparément

Cette demande porte sur un joint de raccordement à garde noir de remplacement avec un anneau de support en acier inoxydable. Spécifiez le composé de caoutchouc et l'anneau métallique comme parties distinctes de l'exigence d'assemblage. La couleur noire n'identifie pas le NBR, le HNBR ou le FKM, et le mot acier inoxydable n'identifie pas une nuance d'acier particulière.

Fournissez la figure du raccordement de contact, la taille nominale et le dessin du joint approuvé, y compris les dimensions de la section en caoutchouc et de l'anneau de support. Confirmez la nuance d'acier inoxydable, la géométrie de l'anneau et l'agencement d'assemblage par rapport aux spécifications de l'équipement. Un anneau de support peut aider à contrôler l'extrusion dans la conception prévue, mais il n'augmente pas indépendamment la pression nominale du matériel de raccordement.

Examinez l'exposition à l'huile, à la chaleur et aux produits chimiques par rapport au composé élastomère et à la nuance métallique exacts. Incluez la formulation du fluide, la température, les cycles de pression et tout constituant corrosif avec la demande. Le PTFE nécessite une révision séparée du profil thermoplastique et de la conception du support. À réception, vérifiez l'identification de la pièce approuvée et l'état de l'anneau avant de monter le joint sur le raccordement spécifié.
