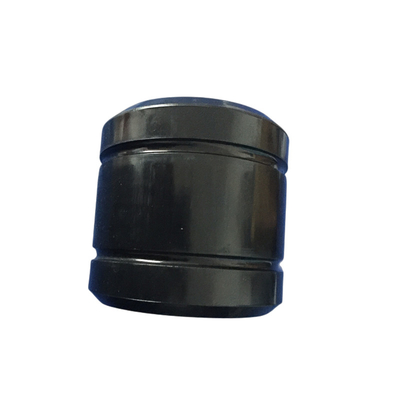

Tout l'emballeur résistant d'abrasion résistante en caoutchouc met en forme de tasse des unités pour le gisement de pétrole

Options de cuvettes de packer tout caoutchouc et robustes pour outils de champs pétrolifères

Types de cuvettes de packer standard :

Cuvettes de packer à treillis métallique :Les cuvettes renforcées de treillis métallique forment des joints directionnels. Spécifiez l'orientation de la lèvre, la géométrie de l'insert et du renfort, le diamètre intérieur réel et la direction de pression requise. Les configurations à cuvette simple, double ou multiple doivent correspondre au dessin de l'outil.

Cuvettes de packer robustes :Les cuvettes de packer robustes peuvent utiliser une conception de renfort à double panier pour les mouvements répétés tels que le lavage de puits. Spécifiez le renfort, le traitement du métal et les conditions de travail. Ces unités renforcées sont une construction distincte d'une cuvette tout caoutchouc et nécessitent leur propre spécification d'assemblage.

Cuvettes de packer tout caoutchouc :Les cuvettes tout caoutchouc n'ont pas de renfort métallique dans le corps de la cuvette. Sélectionnez le composé et la géométrie de la lèvre en fonction de l'exposition aux fluides, des exigences de mouvement et d'usure. Identifiez tout insert de montage séparé et spécifiez les exigences de test d'abrasion si nécessaire plutôt que de supposer une cote de durée de vie universelle.

Cuvettes de packer filetées :Les cuvettes filetées se connectent via un insert spécifié. Fournissez la forme du filetage, la taille et l'engagement. L'exposition à la vapeur nécessite un examen spécifique du composé en fonction de la température et de la pression ; la compatibilité avec le lavage à haute pression ne doit pas être présumée.

Les tailles d'application nominales du tubing de 1-1/4 pouce au casing de 7 pouces et les tailles personnalisées nécessitent un examen du dessin. Indiquez le diamètre intérieur réel, les dimensions finies de la cuvette et les détails de montage pour la construction sélectionnée.

Caractéristiques des cuvettes de packer en caoutchouc pour l'industrie pétrolière :

1) Spécifiez la pression différentielle et la température de service pour le composé et l'assemblage choisis.

2) Identifiez la construction tout caoutchouc ou renforcée robuste sur le dessin de commande.

3) Les plages de tailles nominales nécessitent une confirmation par rapport aux dimensions réelles de l'outil et du diamètre intérieur.

4) Un test de pression demandé de 150°C (302°F) nécessite un montage, un composé et des limites d'acceptation convenus.

5) Une exigence de 30 cycles nécessite des conditions de chargement et de température définies.

6) Les grandes cuvettes, y compris une taille demandée de 30 pouces, nécessitent une confirmation de conception et de fabrication.

Les cuvettes de packer tout caoutchouc et robustes renforcées répondent à différentes exigences d'outils. Pour les mouvements répétés, fournissez les conditions de course, les solides dans le fluide, l'état du diamètre intérieur et l'usure autorisée. Sélectionnez le renfort et le composé ensemble ; ni une étiquette robuste ni la dureté du caoutchouc seule ne déterminent la pression de travail ou la durée de vie en service.

Nous fabriquons à la fois des cuvettes de packer à squelette métallique / treillis métallique / cadre métallique et des cuvettes de packer en caoutchouc sans treillis.

Les cuvettes de packer personnalisées sont des composants d'étanchéité pour un outil de champ pétrolifère spécifié. Confirmez la construction de la cuvette, la géométrie de la lèvre, l'interface de montage et le composé à partir du dessin ou de l'échantillon approuvé. La perforabilité et les performances d'isolation de zone dépendent de l'assemblage complet de l'outil et nécessitent une confirmation séparée.

Autres produits en caoutchouc relatifs :

Emballage et expédition :

1 : Express : S.F. , DHL, UPS, TNT, FedEx etc., pour les commandes urgentes et petites.

2 : Expédition par avion : port aérien à port aérien ou port aérien à porte.

3 : Expédition maritime : adaptée aux marchandises en vrac. Cela prendra plus de temps que l'expédition par avion.

Exposition CIPPE à Shanghai, Chine, 2020

Sélectionner des cuvettes tout caoutchouc ou robustes renforcées

Spécifiez si le corps de la cuvette est tout caoutchouc ou contient un renfort métallique ou en panier. Incluez le matériel de montage et les inserts dans le dessin afin que la portée fournie soit claire. Les deux constructions ne doivent pas être traitées comme des unités de remplacement interchangeables.

Pour un service abrasif ou à mouvements répétés, fournissez les solides dans le fluide, la longueur et la vitesse de course, la direction de la pression et la finition du diamètre intérieur d'accouplement. Convenez des exigences d'inspection et de test d'usure pour le composé et la géométrie de cuvette sélectionnés.

Envoyez le dessin ou l'échantillon de l'outil, les dimensions réelles du diamètre intérieur, la température de service et la pression différentielle. Une exposition demandée de 220°C nécessite un examen et des tests spécifiques au composé ; ce n'est pas une cote de température générale pour les cuvettes HNBR ou NBR.

Bienvenue à nous contacter pour plus d'informations sur les packers en caoutchouc pour l'industrie pétrolière.
