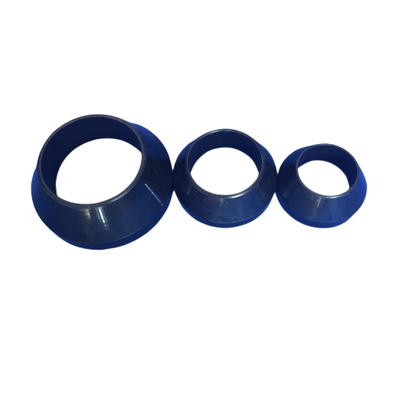

4,5" 5,5" l'emballeur en caoutchouc d'huile de 35MPa NBR HMNR met en forme de tasse l'extrémité moyenne pour le gisement de pétrole

Coupelles de packer NBR et HNBR personnalisées pour applications de 3,5, 4,5 et 5,5 pouces

Types de coupelles de packer standard :

Coupelles de packer à treillis :Les coupelles renforcées de treillis agissent comme des joints directionnels. Faites correspondre la géométrie de l'insert, l'orientation de la lèvre et le renforcement au dessin de l'outil et à l'alésage réel. Les configurations à coupelle simple, double ou multiple nécessitent une confirmation pour la direction de pression prévue.

Coupelles de packer robustes :Les coupelles robustes peuvent utiliser une conception de renforcement à double panier pour les mouvements répétés tels que le lavage de puits. Spécifiez la géométrie du panier, le traitement du métal, le composé de caoutchouc et les détails de montage ; la construction nécessite sa propre évaluation d'assemblage.

Coupelles de packer tout caoutchouc :Les coupelles tout caoutchouc n'ont pas de renforcement métallique dans le corps de la coupelle. Confirmez le profil de la lèvre, le composé et tout insert séparé par rapport aux exigences de flexibilité, d'exposition aux fluides et d'usure.

Coupelles de packer filetées :Les coupelles filetées se connectent via un insert spécifié. Fournissez la forme du filetage, la taille et l'engagement. Le service vapeur nécessite une qualification spécifique au composé ; la compatibilité avec le lavage haute pression ne doit pas être présumée.

Pour les applications de 3,5, 4,5 ou 5,5 pouces nominal, fournissez le diamètre intérieur réel du tubing ou du tubage et le dessin de l'outil. Les applications plus larges, du tubing de 1-1/4 pouce au tubage de 7 pouces et les tailles personnalisées nécessitent un examen géométrique séparé.

Caractéristiques des coupelles de packer à huile en caoutchouc :

1) Définir la pression différentielle, la température et la composition du fluide pour le composé sélectionné.

2) Approuver le profil de la coupelle, l'interface de montage et le renforcement le cas échéant.

3) Confirmer les dimensions finies et les tolérances pour chaque taille d'application nominale.

4) Un test de pression demandé à 150°C (302°F) nécessite un montage, un composé et des limites d'acceptation convenus.

5) Spécifier la plage de chargement, la température et les temps de maintien pour toute exigence de 30 cycles.

6) Les grandes coupelles, y compris un diamètre demandé de 30 pouces, nécessitent un examen de fabrication et de dessin.

Les coupelles de packer NBR et HNBR personnalisées sont définies par un dessin ou un échantillon approuvé pour l'outil pétrolier prévu. Les désignations nominales de 3,5, 4,5 et 5,5 pouces identifient la taille de l'application ; chacune nécessite des dimensions de coupelle finies, un alésage d'accouplement et des exigences de montage avant la production.

Nous fabriquons à la fois des coupelles de packer à squelette métallique / treillis métallique / cadre métallique et des coupelles de packer en caoutchouc sans aucun treillis.

La personnalisation basée sur le dessin couvre la géométrie de la coupelle, le composé et les exigences de renforcement pour l'assemblage spécifié. Identifiez la révision de la pièce et si la commande comprend des inserts ou du matériel de montage. La perforabilité et les performances d'isolation de zone nécessitent une confirmation complète de l'outil.

Autres produits en caoutchouc relatifs :

Emballage et expédition :

1 : Express : S.F. , DHL, UPS, TNT, FedEx etc., pour les commandes urgentes et petites.

2 : Expédition par avion : aéroport à aéroport ou aéroport à porte.

3 : Expédition maritime : adaptée aux marchandises en vrac. cela prendra plus de temps que l'expédition par avion.

Exposition CIPPE de Shanghai, Chine 2020

Préparation d'un dessin de coupelle de packer personnalisée

Indiquer les diamètres extérieurs et intérieurs finis, la hauteur totale, le profil de la lèvre de travail et les caractéristiques de montage avec les tolérances. Inclure les détails du renforcement ou de l'insert et indiquer la direction de la pression et l'orientation installée.

Lors de l'utilisation d'un échantillon original, indiquez s'il est neuf ou usagé. Fournissez l'alésage d'accouplement et les détails de l'outil et identifiez l'usure ou la déformation ; les mesures de l'échantillon ne doivent pas remplacer automatiquement les dimensions de conception originales.

Inclure la quantité requise, le composé, la dureté, la composition du fluide et l'enveloppe pression-température. Une exposition demandée à 220°C nécessite une qualification du composé et de l'assemblage. Convenez de l'approbation de l'échantillon, des dimensions d'inspection et de la documentation de test avant la production.

Bienvenue à nous contacter pour plus d'informations sur les packers à huile en caoutchouc.
