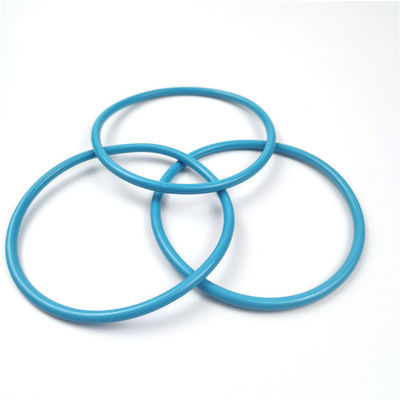

Bague d'étanchéité Buna NBR — Confirmation du dessin de la section plate et AS568-227
Dimensions de remplacement et profil de section
Envoyez le dessin du joint ou les dimensions de l'échantillon pour confirmer si la pièce requise est un joint torique à section circulaire ou un joint annulaire plat.
Application
Application de Joints toriques NBR et joints toriques Buna :
Le Buna, également appelé NBR ou caoutchouc nitrile, est utilisé pour les joints compatibles avec les huiles. Sélectionnez le composé réel en fonction de la formulation du fluide, des additifs et des températures de fonctionnement. Pour cette demande, confirmez la référence AS568-227 séparément de la description 2 3/4 : fournissez le diamètre intérieur, le diamètre extérieur et les dimensions de la section plutôt que de considérer ces étiquettes comme des dimensions équivalentes.
Liste des équipements Qinuo :
| Machines de mélangeage rondes à 20 cavités |
Machine de distribution automatique de poudre |
Machine de distribution automatique d'huile |
8 jeux de mélangeurs à cellules ouvertes
(De 6 pouces à 16 pouces) |
5 couches de machine de refroidissement de matériaux |
3 jeux de mélangeurs à cellules fermées de 55 kg |
| 2 jeux de machines de préformage de matériaux |
3 jeux de mélangeurs sous vide en silicone |
Ligne d'extrusion de silicone de 65 mm de diamètre |
| Ligne d'extrusion de silicone JG-65mm de diamètre |
Ligne d'extrusion de silicone de 75 mm de diamètre |
Caoutchouc général de 90 mm de diamètre
Ligne d'extrusion |
Général de 75 mm de diamètre
Ligne d'extrusion de caoutchouc |
Ligne d'extrusion de caoutchouc renforcé de fibres |
Autoclave |
| Machine à adhésifs |
28 jeux de petites machines de moulage par vulcanisation (de 50 à 100 tonnes) |
25 jeux de vulcanisation de 200 tonnes
Machine de moulage |
4 jeux d'injection de 200 tonnes
Machine de compression |
2 jeux de vide de 200 tonnes
Machine de compression |
2 jeux de vulcanisation de 250 tonnes
Machine de moulage |
2 jeux de machines de moulage horizontales |
4 jeux de vulcanisation de 300 tonnes
Machine de moulage |
2 jeux d'injection de 300 tonnes
Machine de compression |
Poinçonneuse |
Testeur de résistance à la traction |
| Testeur de fragilité |
Testeur de dureté |
Jauge d'épaisseur |
| Viscosimètre Mooney |
Testeur rhéomètre |
Balance analytique |
| Mesureur de résistance électrique |
Testeur de densité |
2 fours de vieillissement |
Gamme de traitement des matériaux Qinuo :
Silicone
|
SBR |
ACM |
PE |
| EPDM |
NBR |
IIR |
PC |
| Néoprène |
Mousse de silicone |
CSM |
PP |
| Uréthane |
Mousse à cellules fermées |
ABS |
PA |
| |
HNBR |
PVC rigide |
TPE |
| NR |
ECO |
PVC souple |
TPV |
| POM |
TPU |
|
|
Capacités personnalisées Qinuo :
| Services personnalisés |
Collage plastique et caoutchouc |
Conception de moules |
| Extrusion personnalisée |
Joints extrudés et collés |
Production de moules |
| Moulage par injection |
Profilé caoutchouc auto-adhésif |
Emballage personnalisé |
| Découpe de feuilles |
Tuyau d'admission complexe en caoutchouc |
Résolution de problèmes |
| Extrusion de taille standard |
Tuyaux en caoutchouc renforcé |
Assemblage |
| Conception de composés spéciaux |
Suggestion de solution caoutchouc |
Approvisionnement |
| Collage caoutchouc et métal |
Description du produit
Cette annonce concerne une bague de remplacement Buna/NBR. La référence du joint torique AS568-227 et un joint à section plate nécessitent des descriptions géométriques différentes. Confirmez la section transversale prévue avant de sélectionner un remplacement.
Pour un joint torique à section circulaire, spécifiez le numéro de tiret, le diamètre intérieur et la section transversale. Pour une bague plate, spécifiez le diamètre intérieur, le diamètre extérieur et l'épaisseur axiale avec les tolérances. Expliquez si 2 3/4 fait référence à la dimension du joint, à la pièce d'accouplement ou à la connexion nominale.
La description du produit précédente identifie 90 Shore A Buna. Confirmez cette dureté avec la spécification du composé et le dessin ; une dureté ou des polymères alternatifs nécessitent un examen séparé.
|
Matériau :
|
Buna/NBR pour cette demande ; d'autres polymères nécessitent une spécification de composé et une révision de compatibilité séparées.
|
|
Dureté
|
90 Shore A référencé dans la description du produit ; confirmer le composé et la tolérance de commande.
|
|
Mode de production
|
Construction moulée et toute autre voie de fabrication alternative à convenir par rapport au dessin de section.
|
|
Capacités de production
|
Sélectionnez les exigences d'outillage et d'inspection pour le diamètre, le profil de section et les tolérances spécifiés.
|
|
Taille/Couleur
|
Spécifiez les dimensions, la forme de la section et la couleur sur le dessin ; la couleur n'établit pas l'identité du composé.
|
Plus de photos des joints toriques en caoutchouc :
Autres produits en caoutchouc relatifs pour l'industrie pétrolière :
Produits en caoutchouc moulé
Produits en caoutchouc collés avec du métal
Produits en caoutchouc extrudé
Emballage et expédition
1 : Express : S.F. , DHL, UPS, TNT, FedEx etc, pour les commandes urgentes et petites.
2 : Expédition par avion : port aérien à port aérien, ou port aérien à porte.
3 : Expédition maritime : convient aux marchandises en vrac. cela prendra plus de temps que l'expédition par avion.
Notre entreprise
Shanghai Qinuo Industry Co. Ltd
fournit des demandes de composants en caoutchouc et plastique pour les équipements industriels.
Soumettez la géométrie du joint, la spécification du composé et la quantité pour une révision de composant de remplacement ou personnalisé.
Les exigences de fabrication et d'inspection sont convenues pour le dessin et l'application du composant.
La gestion de la qualité ISO 9001 est disponible. Spécifiez la documentation matérielle, réglementaire et de test spécifique au produit avec la commande.
Les étapes de la production :
FAQ
1. Un joint plat est-il interchangeable avec un joint torique AS568 ?
Aucune interchangeabilité ne doit être supposée. Un joint annulaire plat est spécifié par sa largeur et son épaisseur, tandis qu'un joint torique a une section transversale circulaire. Faites correspondre la rainure d'accouplement, la direction de compression et le dessin.
Vérifiez la section installée et l'espace de logement disponible avant de commander un remplacement.
2. Que signifie la description 2 3/4 ?
a. Identifiez si elle décrit le diamètre intérieur, le diamètre extérieur ou une connexion d'accouplement nominale.
b. Incluez les unités de mesure et les tolérances.
c. Confirmez la référence du tiret AS568 en utilisant le dessin ou le tableau dimensionnel applicable.
d. Enregistrez le diamètre de la section transversale pour un joint torique.
e. Enregistrez l'épaisseur axiale et la largeur radiale pour un joint plat.
f. Fournissez les dimensions de la rainure d'accouplement lorsque disponibles.
g. Une photo d'échantillon aide à identifier le profil mais ne remplace pas les mesures dimensionnelles.
3. Comment spécifier 90 Shore A Buna ?
1. Indiquez la désignation du composé NBR/Buna et la dureté nominale avec tolérance.
2. Fournissez la formulation réelle de l'huile ou du fluide et les additifs.
3. Incluez les températures de service normales et maximales.
4. Indiquez les cycles de pression, le jeu de fonctionnement et si le joint bouge en service.
5. Demandez la documentation du composé applicable et les exigences d'inspection.
4. Quelles informations sont nécessaires pour un devis ?
1. Révision du dessin ou dimensions de l'échantillon mesuré.
2. Identification de la section transversale circulaire ou plate.
3. Composé, dureté, couleur et tolérances.
4. Application, fluide et conditions de fonctionnement.
5. Quantité, emballage et destination de livraison.
Plus d'informations sur Bague d'étanchéité Buna NBR — Confirmation du dessin de la section plate et AS568-227
Envoyez votre dessin ou échantillon original avec le profil de section et les exigences de composé prévus.
